1、前言

　　目前，國內各種機構對保障廣播電視網絡安全播出的各種技術研究很多，而對機房前端的某個頻道伴音突然中斷的防范及措施探討較少。因為電視監視墻僅便于值機人員直觀地觀察每個臺的視頻信號質量好壞。要值班人員做到雙手不停切換無疑是不現實的，為此為了及時發現伴音中斷故障，給每套節目安裝一個伴音偵測電路已經勢在必行。

　　2、LM324的工作特性

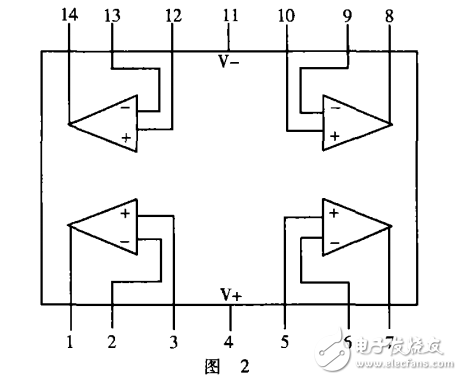

　　LM324是四運算放大器集成電路，它采用14腳雙列直插塑料封裝外形。它的內部包含四組形式完全相同的運算放大器，除電源共用外，四組運算放大器相互獨立。LM324運算放大器電路具有電源電壓范圍寬，靜態功率小，可單電源使用，價格低廉等特點。每一組運算放大器可用圖1所示的符號來表示，它有5個引腳。其中“+’、“一”為兩個信號輸人端，`，V+”、“V一”為正、負電源端，“VO”為輸出端。兩個信號輸入中，Vi-為反相輸人端，表示運算放大器輸出端“Vo”的信號與該輸人端的相位相反;Vi+同相輸入端，表示運算放大器輸出端VO的信號與該輸人端的相位相同。LM324的引腳排列見圖2。

　　同相交流放大器見圖3，特點是輸入阻抗高。其中的R1、R2組成1/2V+分壓電路，通過R3對運算放大器偏置。電路的電壓放大倍數Av由外接電阻決定：Av=1+Rf/R4。

　　比較器，當去掉運算放大器的反饋電阻時，或者說反饋電阻趨于無窮大時（即開環狀態），理論上認為運算放大器的開環放大倍數也為無窮大，此時運算放大器便成一個電壓比較器，其輸出不是高電平（V+），就是低電平（V一或接地）。當正輸人端電平高于負輸人端電平時，比較器輸出高電平。
