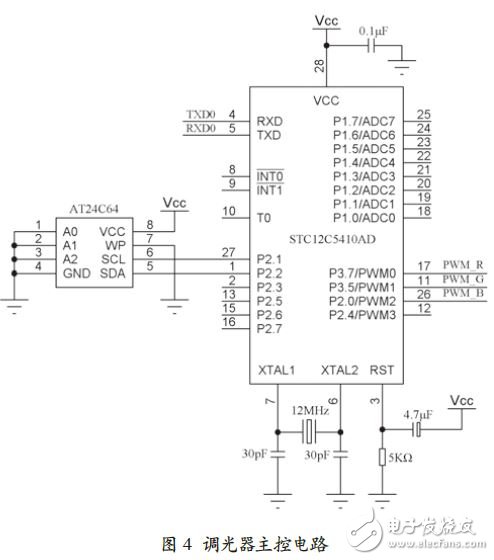

圖4所示為調光器主控電路的硬件原理圖。為產生獨立的3路高頻PWM，采用了單時鐘周期的增強型51內核單片機STC12C5410AD，同樣晶振條件下的工作速度比普通51單片機快8~12倍。STC12C5410AD與CC2530模塊也采用串行連接。

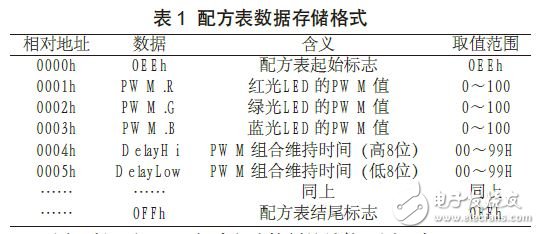

　　3路PWM輸出分別接到R、G、B 3個LED驅動器的PWM調光輸入端。AT24C64為8KB串行EEPROM存儲器，通過SCL、SDA與單片機的虛擬I2C接口相連，用于存儲場景配方表。表1所列是場景配方表的存儲結構。每張表包括起始和結尾標志，邏輯上以每種PWM組合所持續的時間（單位：s）為基本記錄。

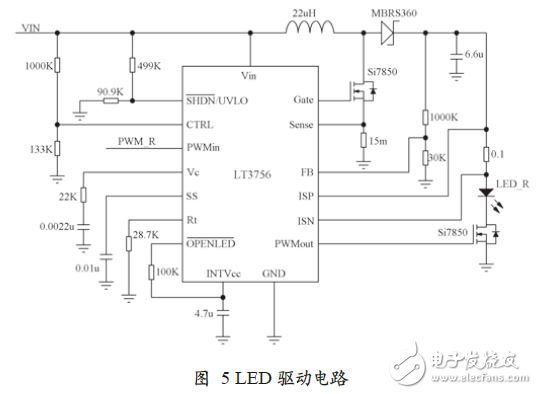

　　圖所示為LED驅動電路的硬件結構。LT3756為新型大功率LED驅動芯片，輸入電壓6~100V，通過一個外部N溝道MOSFET，可以使用標稱值為12V的輸入驅動20個1A的白光LED，效率超過94%，頻率范圍為100kHz~1MHz。

　　本文了提出了一套LED智能照明系統的設計方案，本方案中所設計的智能照明系統將最新射頻遙控技術RF4CE用于LED照明控制，從而克服了現有DALI、C-Bus等照明控制系統在開放性、可靠性、安全性、互操作性、設備及運行成本等方面存在的不足。經實測，本LED照明調控系統可實現所要求的各項功能，遙控距離不小于30m（開闊地），遙控器平均電流小于10μA，能以較高的性價比實現LED照明系統的智能調控，同時提高電能利用效率。
