壓敏電阻構成的LED驅動電路

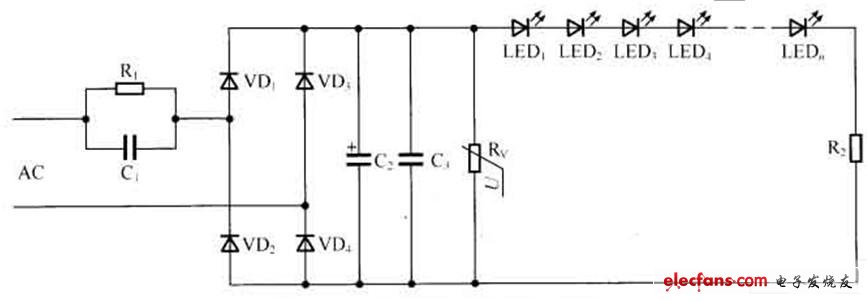

　　在圖中，電容C1的作用是降壓和限流;VD1～VD4的作用是整流，用于將交流電整VD1～VD4可選擇1N4007系列的整流二極管。C2、C3的作用為濾波，用于將整流后的脈動直流電壓濾波成平穩的直流電壓。C2、C3的耐壓應根據負載電壓而定，一般為負載電壓1.2倍，其電容容量視負載電流的大小而定。壓敏電阻Rv(或瞬變電壓抑制二極管)的作用是將輸入電源中瞬間的脈沖高壓對地泄放掉，從而保護LED不被瞬間高壓擊穿。

　　LED串聯的數量視其正向?qū)妷?VF)而定，在220V交流電路中最多可以達到80個左右。電容的耐壓一般要求大于輸入電源電壓的峰值，在220V/50Hz的交流電路中，可以選擇耐壓為400V以上的滌綸電容或紙介質電容。

??????? 壓敏電阻構成的 LED驅動電路:
