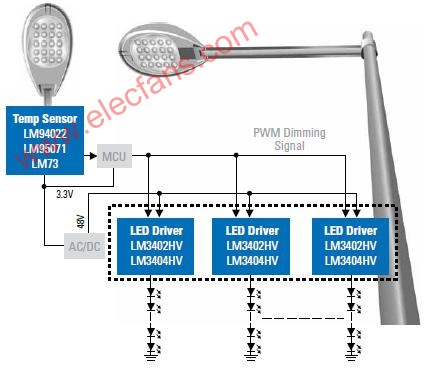

48V總線的路燈電路及解決方案

采用LM3402/4/6HV 芯片于48V(或以上)
總線的 LED 路燈的主要好處
? 高輸入電壓降壓 LED 驅動器
- 可增加每一串聯 LED 的數目 (每一 LED 驅動器可驅動約 10 至 12 個串行 LED)
- 系統總成本較低
? 超高效率的 LED 驅動系統解決方案
- 10 個串行 LED 的效率高達 96% 以上
- 即使路燈的工作環境極為惡劣，也能有效管理熱能的耗散
? 內置 FET LED 驅動器，而且無需提供補償- 容易使用

LM3424—內置溫度管理電路
? 折返式過溫保護
- 無需采用外置熱管理電路
- 在高溫的工作環境下，也可確保LED的長壽命，以及提高系統的穩定性
- 工程師可以利用 WEBENCH? LED Designer 網上設計
工具的熱管理功能為系統添加過溫保護功能
- 易于系統級別的設計
Temperature
LED Current
TCORNER
INOM
工作原理
當溫度上升時，過熱保護電路會調低輸出電流，防止LED過熱受損，并有助于延長LED的壽命。控制過程當中有兩個重要的參數：一個是轉折溫度點(Tcorner)，即溫度一旦超過這個值，過熱保護電路便會調低輸出電流；另一個是電流下降斜率，即溫度每下跌一度的輸出電流的下跌幅度。只要采用LM3424，用戶便可利用外置電阻來設置溫度轉折點及電流下降斜率。
