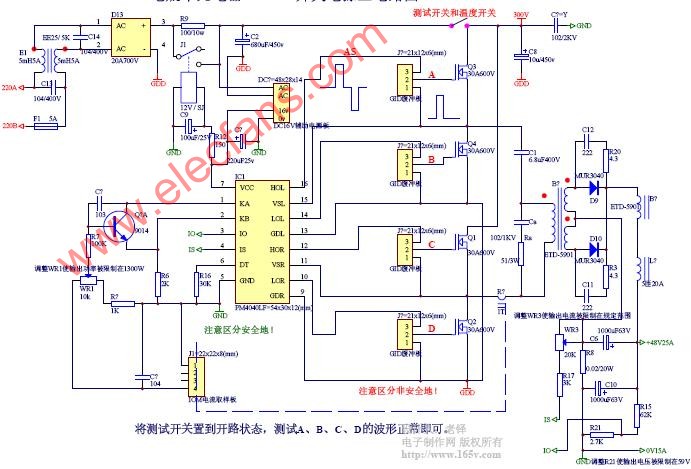

48V/25A電瓶車充電器電路圖
我們在電路圖設計的方案是48V/25A，也可以生產出96V/15A的充電器。
這里的電壓是指12V/30A到48V/25A，或者是48V/25A到60V/20A，只需要將電路圖上的R15和R21的中間放一個50K的電位器，就可以十分方便調整輸出電壓。
48V電瓶車充電器電路圖
