寬頻帶視頻放大輸出電路圖

只要是采用I2C總線控制的普及型大屏幕彩色電視機，為了滿足大屏幕彩色電視機對圖像清晰度及彩色艷麗的要求，視放輸出電路采用共射一共基極連接寬頻帶放大器，使視頻放大器的帶寬可達6MHz以上。輸出基色信號的幅度可達100以上(本機要求不小于90)。

1、共射一共基組合寬頻帶視頻放大器

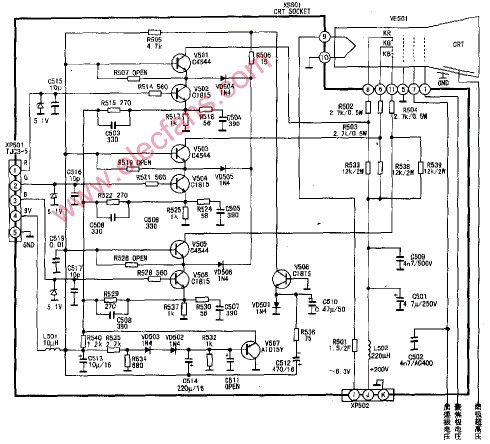

現以康佳P2592N型機的視放輸出電路為例(見圖1，所示)，由V502與V501組成R信號的共射、共基極放大器:V503與V504組成G信號的共射、共基極放大器；V505與V506組成B信號的共射、共基極放大器。從N101(TB1240N) 18、19、20腳輸出的R, G、B三基色信號，經隔離電阻R301、R302、R303通過接插件XS305到CRT板的XP501的1、2、3腳，分別加到共發射極放大器V502, V504, V506的基極，基極串聯電阻R514, R521, R5

28{均為560Ω)及外部接地的C515, C516, C517(均為10pF)與前端的三只穩壓二極管反偏結電容組成低通濾波器(-3dB點頻率約為8.8MHz)，用于限制圖像中頻及高頻干撫信號并達到較好的阻抗匹配關系。三基色信號經共射放大級V502, V504, V506放大后，直接藕合到共基極放大器V501, V503, V505,共基極的射極輸入阻抗成為共射極的負載。由于共基極的輸入阻抗低，比起一般視放級將RC直接接在共射極的集電極，共射極的負載阻抗要小得多，使密勒電容效應大為減小(密勒電容為晶體管集電極輸出端與基極間的等效反饋電容Ccb)，從而使共射極的上截止頻率提高。而共基極放大器，在器件與負載相同的條件下，其上截止頻率比共射極高得多，故整個共射一共基電路的上截止頻率比單個共射極要高許多。本機視放共射一共基組合放大器上截止頻率超過6MHz，總電壓增益為35一38dB。由V501集電極輸出R信號，經隔離耦合電阻R502加到顯像管紅槍陰極KR；由V503集電極輸出G信號，經R503加到綠槍陰極KG；由V505集電極輸出B信號，經R504加到藍槍陰極KB，分別調制顯像管的KR, KG, KB的電子束電流，使屏幕發出紅，綠、藍基色光，空間混色成艷麗的彩色圖像。R502, R503, R504為隔離電阻，主要為防止顯像管軟跳火時損壞視放輸出管。

共發射極放大器具有較高的電壓增益但高端頻率特性差，因此必須在共發一共基組合視放電路的共發電路中進行高頻補償，用以擴展視放帶寬。R518, C504為R信號放大器的高頻補償元件；R524, C505為G信號放大器高頻補償元件；R530, C507為B信號放大器高頻補償元件。在設計中調整與電容串、并聯電阻的阻值，可調節放大器幅頻特性的補償段平、直度，以確保不欠補償也不過補償。

2、(亮/暗)白平衡調整

由于本機心采用了I2C 總線控制的TV主芯片TB1240N，因此(亮/暗)白平衡調整均由維修遙控器按程序調整，視放板上的五只微調電位器已不再需要。為了與目前社會上擁有的多數非總線控制彩電末級視放電路的銜接，特作如下說明:暗白平衡非總線機的調整是調節末級共基輸出管V501, V503, V505的集電極靜態工作點，調節的方法是從該三個晶體管基極接電位器1端，電位器3端接地，中間點2通過電阻分別接這三只晶體管的射極。當旋動各電位器中間點2, 就能改變三極管的UBEO，與此同時Uco靜態電位即作微量變動，在小亮度下使熒屏為白色(或水平白線)。而亮白平衡調整是以紅槍為基準，調節綠、藍兩基色的共發放大器負反饋量，改變綠、藍兩基色的共發放大管增益大小，達到高亮度下的熒屏為白色。目前本機型上還保留有此五只電位器的安裝孔位及幾只電阻的安裝孔位，但未安裝元件，這正是從非總線到總線控制彩電發展期間的痕跡。也說明總線數碼控制機型元器件減少，性能更加可靠。

本機暗白平衡調整(調整時屏幕顯示為:RC, GC, BC), R截止(子地址07),G截止(子地址08), B截止(子地址09),實用調整范圍128級( 7bit)，變動TB124ON輸出的R、G、B基色信號直流電平，從而使共基極視放輸出管集電極靜態電位得以調整。 本機亮白平衡調整(調整時屏幕顯示為:GD、BD): G驅動器增益(子地址OA), B驅動器增益(子地址OB) ,實用調整范圍64級(6bit)，變動TB1240N內部G、B基色信號放大器的增益大小。

3、關機消除亮點電路

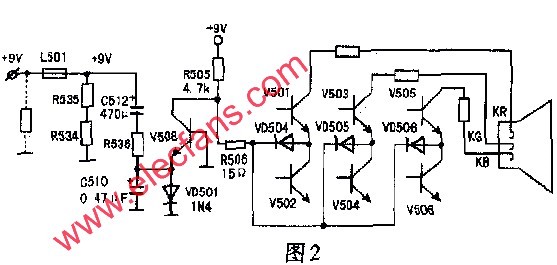

視放電路中關機消亮點電路如圖2所示。V508, R505, R506, VD504,VD505, VD506及VD501、C510, R536, C512組成關機消亮點電路。正常工作時，+9V電源電壓經L501, C512, R536向C510充電，充電完成后C510兩端電壓僅為0.6V左右，VD501為鉗位二極管，視放正常工作時使V508射極電位約為0.6V,因V508基極接地(0V),故V508反偏而截止。集電極電位=0V，集電極輸出為高電位，VD504, VD505, VD506陰極與陽極之間反偏而截止，因此消亮點電路對視放正常

工作無影晌。另外因C512正端接+9V電源，負端通過R536接C510正端(僅0.6V)，并通過VD501接地，C512在視放正常工作狀態時已充有足夠的電荷(C512兩端處于穩態時的電壓近于9V電源電壓)。關機瞬間+9V電源斷電，電壓迅速下降，與此同時由于C512充有電荷，且VD501截止，C512正(+)端通過R535, R534...等外接電阻接地，C512負(-)端通過R536接C510正(+)端，C512的放電電流通過V508基極、發射極、R536到C512負極，使C510上端為負，接地端為正，充上負電壓，因C512的容量遠大于C510容量，此負壓加于V508的射極，同時C512提供V508飽和所需的基極電流，促使V508立即飽和導通，集電極降為低電平，VD504,VD505,VD506導通，使V501, V503, V505射極電位降為低電位，V501, V503, V505基極、發射極間電位差加大而飽和導通，集電極電壓下降，顯像管陰極電壓迅速下降接近為零，束電流瞬時增加，使顯像管玻殼內外壁形成的高壓濾波電容存儲的電荷在行場掃描尚未完全停止時很快泄放掉，達到了關機瞬間消除關機后可能出現亮點的目的(該電路為發散型消亮點電路)。

4、共射放大器的射極靜態偏置電路

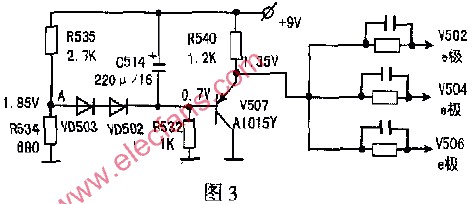

共射放大器V502, V504, V506的射極靜態電位、偏置電壓形成電路〔即電壓跟隨器)見圖3。

由V507, VD502,VD503, R534, R535, C514, R540組成的有源濾波器即為V502, V504, V506的射極靜態偏置電壓跟隨電路。R535,R534組成分壓網絡，分壓點電壓1.85V經VD503串VD502降壓至V507基極，約為0.7V，其射極電壓約為1.35V左右，作為共射放大器V502, V504, V506三只放大管的射極偏置電壓源。共基極放大器的基極偏置電壓直接由+9V電源提供，共基極放大管的基極經C513交流接地，因此就輸入、輸出信號而言V501、V503,V505為共基電路。采用V507(PNP型管)作為視放共射放大器的射極靜態偏里電壓跟隨器，是因為視放共基極放大管V501, V503, V505的基極都接在+9V電源端點上。電源電壓稍有變化，就會影響其靜態工作點，使輸出管靜態集電極電位變動而影響熒屏的亮度。為此，采用圖3的電路，使共射放大器射極偏置電壓跟隨+9V電源微量的變動而同步變動，即+9V電源略有變化時，V502, V504,V506發射極電壓跟隨變化，確保共射、共基兩只晶體管不隨電源微量變動而變動，也就是說V501, V503, V505的集電極靜態電位不變。這一方面可保證大批量產品性能的一致性，也可確保單機亮度不受電源電壓微量變化的影響。VD503, VD502結電壓(0.5-0.7V)隨溫度上升而減小，使V507射極電位上升，可補償視放共射、共基級聯放大器兩只申聯晶體管隨溫度上升而增加，造成靜態工作點變化的影晌，使視放末級大器的溫漂減小、工作穩定性大大提高。

由于C514連接在電源+9V與V507基極之間，也可避免電源瞬變而引起亮度的瞬變。

5、視放電路的電源供給

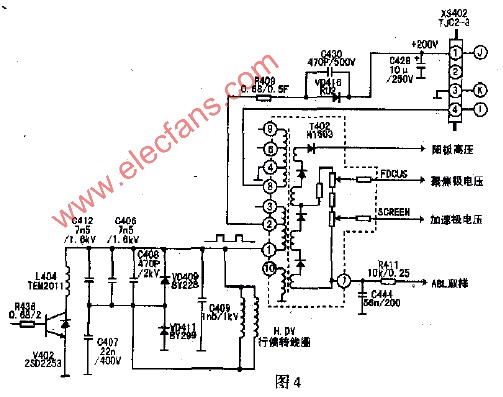

視放電路工作所需的約200V直流電壓，由逆程變壓器輸出的行逆程脈沖經VD416整流、C428濾波再疊加在B+(130V)電壓上提供(參見圖4所示)，并經由XP402的1腳接CRT板(J)端(黃線引入)，進入CRT板后由L502、C501、C509去藕濾波加到共基放大器集電極負載電阻的一端，R533、R538、R539(均為12kΩ/2W電阻)分別為V501、V503、V505的集電極負載電阻。由逆程變壓器燈絲電壓繞組提供的有效值為6.3V交流電壓，由接插件XP402的4腳接CRT板(I)端(紅線引入)，在CRT板上燈絲電壓的提供需串聯R501(1.5Ω/2F)，但在1.5Ω下方不用2W而用2F，表明R501(為2瓦易熔阻燃保護膜電阻)加到顯像管的燈絲。如果在維修中更換行逆程變壓器、調整逆程電容、更換顯像管等，需用有效值電壓表檢測燈絲電壓，使其在6.3Vrms(有效值)士5%范圍內，可變更R501的阻值來達到。顯像管工作所需加速極電壓、聚焦極電壓、陽極高壓等均由行逆程變壓器提供，直接加到顯像管相關各極。
