電子管6p14功放電路圖

甲類放大器越來越受到人們的重視。究其原因一是甲類放大器不存在交越失真現象，不會產生刺耳的奇次諧波，這是音質清純之關鍵所在。其二是甲類放大器一直工作在最佳狀態下，不會產生乙類放大那樣的開關失真。它的特點是可以取消大環路負反饋，從而避免了瞬態互調畸變，使動態指標大大提高。
    本機專為書房設計，不求金玉其外，只求卓越其聲。采用電子管單管甲類放大電路，既出于對音質的考慮，也考慮到業余制作推挽放大器時難以解決的管子配對問題。雖然電子管純甲類放大器效率較低，但它的功率儲備與晶體管功放相比，可小至一半以下。有研究資料表明純甲類與乙類功率欲獲得相同音質(指純甲類放大器功率不超出額定值)，后者須具有9倍于前者的功率儲備。所以，純甲類放大器的絕對效率可能要差一些，但相對效率卻相差不大。
    電子管音質溫文爾雅，一派儒家風范，正有所謂中庸之道，加上電子管本身所特有的古典情調及懷舊氣息，足以給書房帶來無限溫馨氛圍。如果那些銘膽諸如KT88、KT100、845等，可稱為鴻儒的話，那么本機可稱為小儒，如果在您的書房里請入這樣一位小儒，您就等于覓到一位知音，憂郁時他會細聲款語來寬慰你，快樂時有他談笑風生來助興，何樂而不為?
   本機有如下特點：

• 不失真輸出功率2~5W；
• 電路簡單，無需特殊元件，并給出了部分元件代用經驗；
• 本機頻響寬、失真低，電路中設有高低音調控制電路，使用方便。

電路工作原理

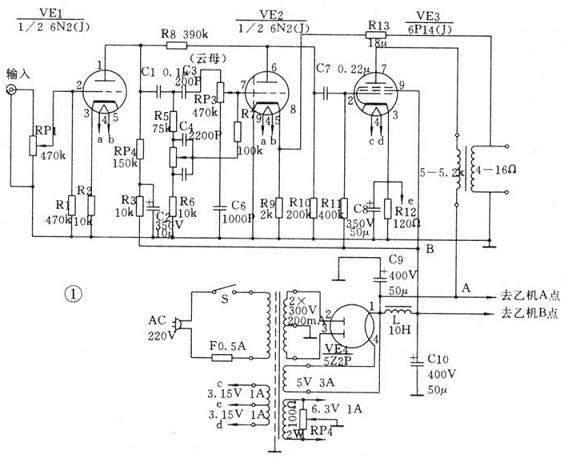

　 整機電路圖見圖1。每個聲道只需2只管子。放大作用以音調網絡為界分為前后二部分。前一部分為電壓放大部分，后一部分為末前級與功放級。VE1、VE2選用高μ管6N2，以提高整機靈敏度。電壓放大級的主要技術指標是放大倍數和頻率失真程度。6N2放大系數為97.5，足以滿足本機要求。采用阻容耦合，中頻區域的放大倍數最大，幅頻特性和相頻特性都很平坦。而低頻區域和高頻區域都以一定的規律下降。通常要提高上限頻率就要減小R4值，要延伸下限頻率就得增大C1值。經反復調試，本機電壓放大級屏極負載電阻取值150k，C1用0.1μF。末前級是典型的具有陰極電阻的自生偏壓兼越級負反饋的電壓放大器。

     功放級選用低頻功率放大五極管6P14，該管在音響界中有“淑質英才”的美名，其陰極面積大，壽命長，尤其是跨導高達土1.3mA/V，靈敏度與功放效率均較高，是一種性能優良的功放管，實際裝機試聽也證實了這一點。VE3的柵級電阻R11對音質有一定影響，為獲取較好的頻響，本機取值較小為400kΩ。五極管的主要優點是放大系數較大，用作放大器時，可得到較高的放大倍數。同時因有簾柵極和抑制柵極的雙重屏蔽作用，它的跨路電容很小，如6P14就小于0.2pF，高頻損耗小。當然，同三極管相比較，五極管用作放大器時，失真和噪聲都要大一些。不過，本機裝制后聽來音色純凈自然，通透明快，噪聲根本聽不出，這與甲類工作狀態有關。
    電源部分采用5Z2P進行整流，然后經過π型LC濾波電路對機供電。其中燈絲繞組、電壓放大級與功放級宜獨立繞制，以期減少相互干擾。
具體制作經驗
1．元器件選用。
    電子管VE1、VE2選用“J”級品6N2，可用6N1直接代換。VE3選用北京牌6P14，與之相同的管子型號為6BQ5。本機對電阻、電容品質無特殊要求，電阻用普通碳膜電阻即可。筆者所用的電阻皆為舊電子管收音機的拆用品。只是為電路工作穩定起見，電阻的功率宜選取大些，筆者用的都是1瓦功率的規格。電容C1、C4、C5、C6、C7可用普通聚丙烯電容器，耐壓在400以上即可。C2、C8為普通高壓電解，耐壓大于350V即可。C9、C10耐壓應大于400V，有條件者應優先考慮用彩電電解。C3選用200pF云母電容。
    電源變壓器功率應大于100W，初、次級間應加有屏蔽層，各組燈絲獨立繞制，繞制數據見圖1。電源變壓器鐵芯型號采用“GEIB-35”，截面積大于35×47mm2。5Z2P供電電壓為5V，用Φ1.21mm漆包線繞24匝，電流應≥3A。功放管6P14的燈絲供電電壓為6.3V，用Φ1.21mm漆包線繞30匝，在中心處抽頭，即抽頭e，接至6P14陰極，可提高信噪比。扼流圖L可用CEIB-22硅鋼片，疊厚22mm，用Φ0.28mm漆包線繞2700匝。為使扼流圈不產生直流飽和，在鐵芯上應有空隙以增加磁阻。為此，鐵芯可采用對疊方式疊合，留下約0.5mm的空隙，空隙處塞上絕緣紙，繞圈能通過150mA電流即可。
    輸出變壓器品質高低對音質大有影響，可購買成品音頻輸出變壓器，功率為5W，初級阻抗為5～5.2kΩ，次級輸出阻抗為4～16Ω，型號為“OPT-5-5”。
    電位器RP1應選用470kΩ雙聯指數型音響專用電位器。RP2、RP3可用普通功率在2W以上的電位器。RP4用2W左右的100Ω線繞電位器。

2．安裝與調試。
    讀者可根據自身?xiàng)l件選擇安裝方式。筆者用的是電子管收音機底座，利用其原有的電子管座，變壓器及接線柱，安裝甚為便利。如為整潔起見，讀者也可采用印刷電路板，將電源變壓器售輸出變壓器、扼流圈，電子管及大電解電容安裝于金屬板材底座上部，將印刷電路板安裝于底座內部，這樣可以防止阻容元件因受高溫而導致參考變化。為防止干擾信號進入，應采取必要的措施。電源變壓器可直立安裝，用支架支起，使其高出底座一段距離，可以防止變壓器漏磁通過底板進入電路而引起交流聲。電源變壓器線包與扼流圈線包相互垂直，并應盡可能遠離輸出變壓器。VE1、VE2應遠離電源變壓器．電解電容應遠離功放管，為了避免被烤得過熱而干涸失效。
    各種零件的接線應盡量短，走線不能亂，同一級元件應靠近該級電子管，并保證一點接地。電子管柵極引線應盡量短，并避免與屏極引線平行。屏極電路和柵級電路接線稍和底板離開一點，這樣可以減少一些潛在分布電容量。燈絲引線最好絞合起來靠底板走，以減少因燈絲引起的交流聲。旁路電容器必須直接由管座或旁路點連到本級接地點。電容器的接線頭不能太長，因?yàn)楸慌月返碾娏骱＝涣麟姡菀缀推渌€(xiàn)路感應，而且長導線本身有電感，對高頻電流形成感抗，這樣就降低了旁路的作用。要特殊注意VE1柵極引線要采用金屬屏蔽線，并且在靠近柵極一點將屏蔽層接地。只要能注意以上事項，仔細焊接，裝制無誤后，即可通電煲機試聽，無需做調整工作。
部分元件代用經驗

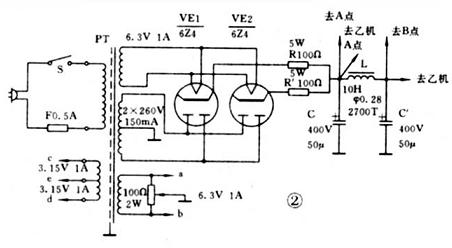

    其中電壓放大管可用6N1代替，代替后R4降至100kΩ，R8降為100kΩ，R10降至50kΩ左右。用6N15代替時改動法如上。電源整流電子二極管可用6Z4代換。因單只6Z4管最大直流輸出電流只有75mA，故應用兩只管于并聯后使用，電路改動如圖2。

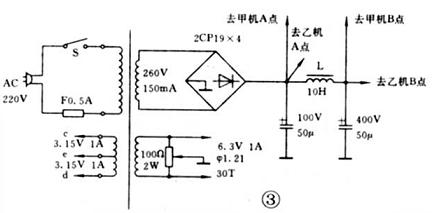

    也可用半導體二極管代換。只是音質略有變化，改動電路見圖3。

    揚聲器低頻單元可用YDS-2004型8英寸橡皮邊喇叭，高頻單元用YDG-3型2.5英寸小高音喇叭，通過簡單的電容分頻，分頻點選在3kHz，電容可用音響專用無極性電容，如CD94型，CD95型，也可用品質好的兩只電解電容(20μF與10μF)反相串聯代用，只是效果略差一些。
    只要元件無誤差，焊接正確，開機煲半小時即可試聽，如果電路工作很穩定，試將反饋電阻R13取消，此時音質更為透亮。
    筆者用摩過的飛利浦CD47l型CD機作音源，直駁此機，推動前面介紹的兩款揚聲器制成的密閉式書架式音箱，于書房聆聽，令人回味綿長。試聽碟先用1990年德國格拉瑪風公司出版的《彼得與狼》，編號為“DG429 396-2”，由阿巴多指揮歐洲室內樂團演奏，史訂旁白．一開場就將人深深吸引入劇情之中。小型音箱所獨具的清晰的聲揚感使人身臨其境，閉上眼睛便覺得自己也在參予彼得與狼的周旋。史訂的旁白那樣真切自然，緊扣劇情。彼得遇險時緊張的氣氛凝重得讓人喘不過氣采，老狼被斗敗時熱烈明快的節奏令人歡欣鼓舞，讓人領略音樂這種藝術的無窮魅力。又用珍妮芙·華納的《藍雨樓》試聽，本機對人聲的絕佳演繹令珍妮芙·華納的富有磁性的迷人歌喉體現得極其完美，薩克斯手保羅·奧斯托瑪爾的薩克管舞弄得令你如癡如醉。讓人贊嘆天碟音色之至純之至，同時也令人暗嘆電予管之青山不老。
    筆者也曾用自制的DM62磁頭卡座加前置直駁該機，試聽民樂演奏帶。其間一曲古箏曲{高山流水》意境空遠，超凡脫俗，不由得令人文思泉涌。
