845單端甲類功放電路圖

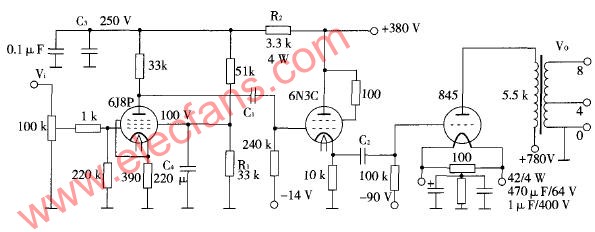

將6N8P前級的SRPP電路改為6J8P；推動級的6II3C(前蘇聯制造)陽極放大電路改為陰極輸出電路，如圖1、圖2所示。試聽結果優于6N8P的SRPP電路。該機實實在在、物美價廉、好聽耐用，現將此膽機的做法呈上。

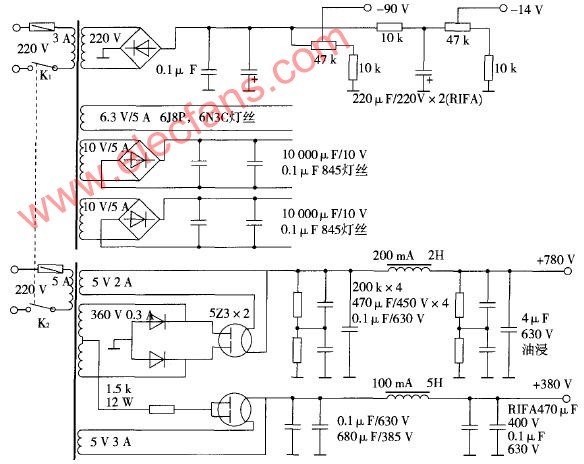

圖2 電源電路
845單端甲類功放電路圖 (含電源電路)
