ch340芯片介紹

CH340是一個USB總線的轉接芯片，實現USB轉串口、USB轉IrDA紅外或者USB轉打印口。

在串口方式下，CH340提供常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的串口設備直接升級到USB總線。

在紅外方式下，CH340外加紅外收發器即可構成USB紅外線適配器，實現SIR紅外線通訊。

特點：

全速USB設備接口，兼容USBV2.0，外圍元器件只需要晶體和電容。

仿真標準串口，用于升級原串口外圍設備，或者通過USB增加額外串口。

計算機端Windows操作系統下的串口應用程序完全兼容，無需修改。

硬件全雙工串口，內置收發緩沖區，支持通訊波特率50bps～2Mbps。

支持常用的MODEM聯絡信號RTS、DTR、DCD、RI、DSR、CTS。

通過外加電平轉換器件，提供RS232、RS485、RS422等接口。

支持IrDA規范SIR紅外線通訊，支持波特率2400bps到115200bps。

由于是通過USB轉換的串口，所以只能做到應用層兼容，而無法絕對相同。

軟件兼容CH341，可以直接使用CH341的驅動程序。

提供SSOP-20無鉛封裝，兼容RoHS。

引腳圖：

串口下載程序的過程：上電后，先把STM32的BOOT0拉高，然后就可以通過RXD和TXD引腳把要下載的程序下載到單片機，下載完程序以后，然后復位，就會運行下載到單片機中的程序。

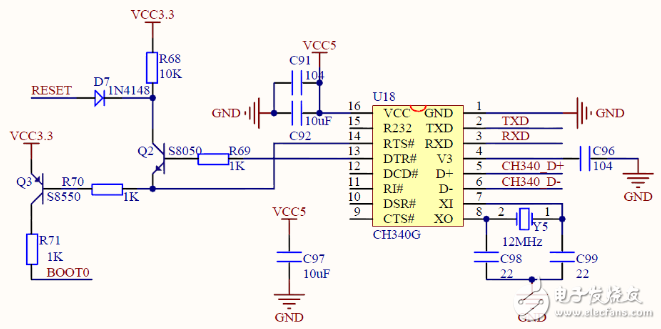

下面是定好了電源和下載接口的方案后，畫出的原理圖：

CH340在STM32實現一鍵下載電路

一鍵下載電路：

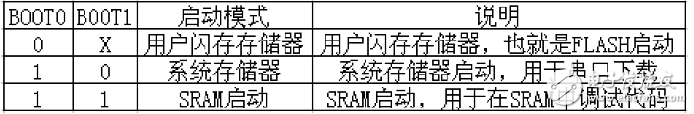

我們通過RTS#和DTR#兩個輸出信號來控制STM32IC的BOOT0和BOOT1兩引腳來選擇啟動模式，如下表：

當燒寫程序時，我們希望BOOT0=1，BOOT1=0。當燒寫完成后我們希望BOOT0=0，BOOT1=0（這個模式BOOT1可以是0可以是1，這里我們讓BOOT1拉低，即整個過程BOOT1都為L接地，簡化電路設計）。

這里我們只需考慮BOOT0的高低。

CH340G上電后DTR#和RTS#都為高電平，在用MCUISP燒寫軟件時，我們在軟件下方選擇“DTR的低電平復位，RTS高電平進BootLoader”，CH340GIC在實際操作時引腳的變化為“DTR#拉高，RTS#拉低”，即軟件設置和實際情況是取非的，相反的。

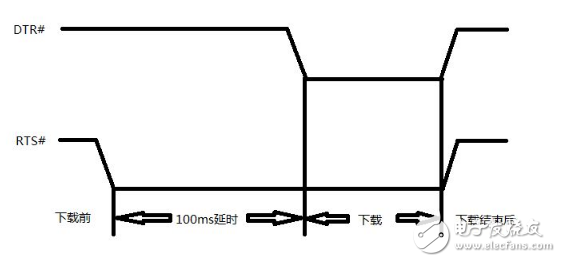

畫個時序圖，直觀一些：
