用串口和CH340模塊都可以讓計算機和單片機進行通信，但是使用CH340更加方便，省去了使用串口的麻煩

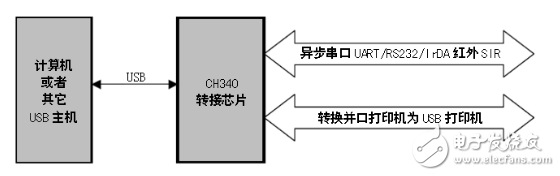

CH340是一個USB總線的轉接芯片，實現USB轉串口、USB轉IrDA紅外或者USB轉打印口。

在串口方式下，CH340提供常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的串口設備直接升級到USB總線。

在紅外方式下，CH340外加紅外收發器即可構成USB紅外線適配器，實現SIR紅外線通訊。

特點：

全速USB設備接口，兼容USBV2.0，外圍元器件只需要晶體和電容。

仿真標準串口，用于升級原串口外圍設備，或者通過USB增加額外串口。

計算機端Windows操作系統下的串口應用程序完全兼容，無需修改。

硬件全雙工串口，內置收發緩沖區，支持通訊波特率50bps～2Mbps。

支持常用的MODEM聯絡信號RTS、DTR、DCD、RI、DSR、CTS。

通過外加電平轉換器件，提供RS232、RS485、RS422等接口。

支持IrDA規范SIR紅外線通訊，支持波特率2400bps到115200bps。

由于是通過USB轉換的串口，所以只能做到應用層兼容，而無法絕對相同。

軟件兼容CH341，可以直接使用CH341的驅動程序。

支持5V電源電壓和3.3V電源電壓。

提供SSOP-20無鉛封裝，兼容RoHS。

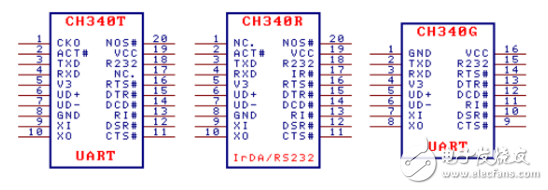

封裝

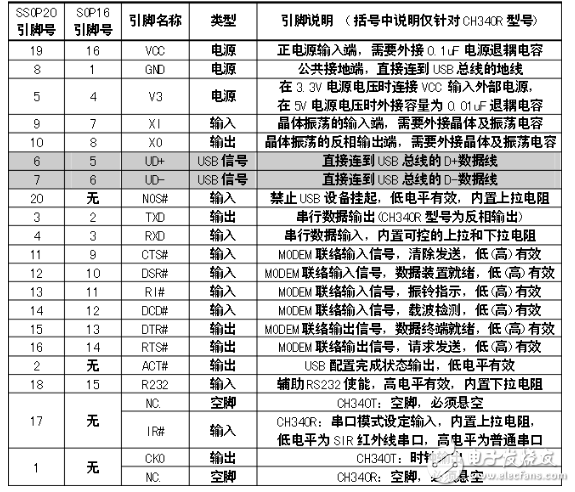

引腳說明

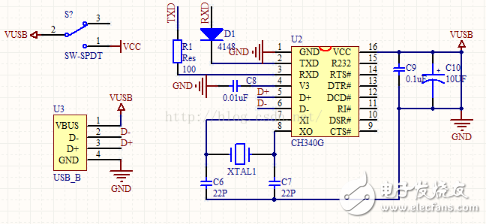

CH340模塊電路的原理圖

在這張原理圖中要注意的是：

CH340的TXD腳應該接單片機的RXD腳，RXD腳接單片機的TXD腳，這樣一發一收才能進行通信

另外，在TXD腳處接二極管和在RXD處接電阻都是為了防止USB給目標芯片進行供電

在上面這張圖中通過一個撥動開關來控制單片機的供電，這樣就可以在不必要的時候斷開電源。
