雙控開關接線是日常生活中長用的一種接線方式，上下樓，客廳開關和床頭一般都會用到，下面小編就教大家如何接線實際操作以及相關接線圖詳解，希望能幫到諸位。

　　雙控開關接線圖_雙控開關接線操作教學----雙控開關接線圖

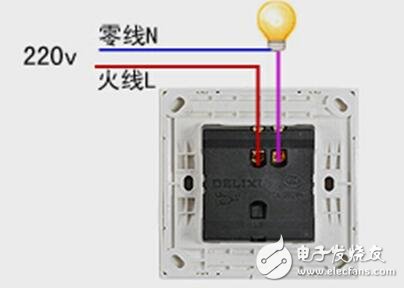

　　單開單控開關，后面有兩個觸點，分別是L和N，L代表火線，N代表零線，把火線和零線分別接在L和N觸點上就OK了。

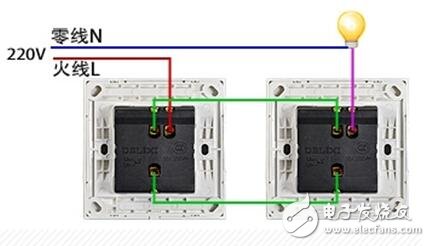

　　單開雙控開關，后面有三個觸點，分別是L、L1、L2。把兩個L1、L2分別用線連起來，火線接在一個雙控開關的L觸點上，零線接在另一個雙控開關的L觸點上。

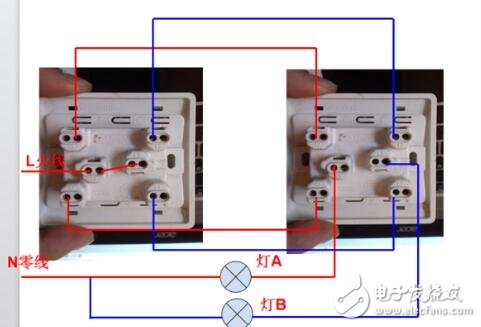

　　單聯雙控開關接線圖

　　雙控開關接線圖_雙控開關接線操作教學----雙控開關接線實際操作

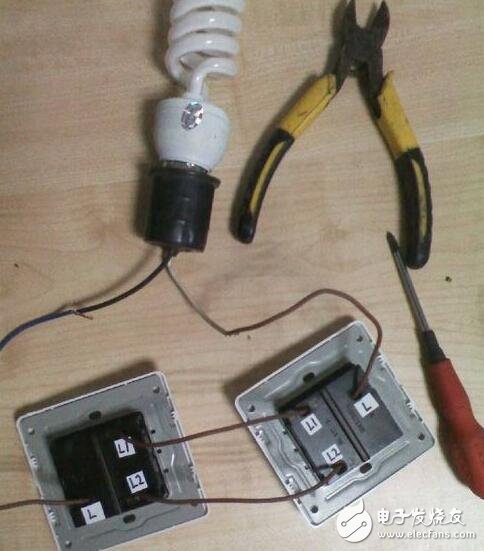

　　我們單獨拿兩個雙控開關和一個照明燈來具體介紹。

　　雙控開關接線柱一般標有“L”，“L1”，“L2”。當L端進線時，L1和L2有一端和L接通，按動開關后，L1和L2的另一端和L接通。

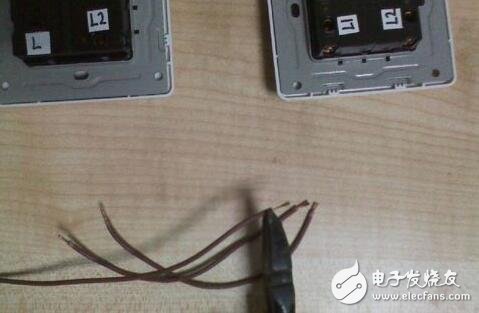

　　我們先用斜口鉗將線剝好皮，注意不要留有太長線頭，以免觸碰到。

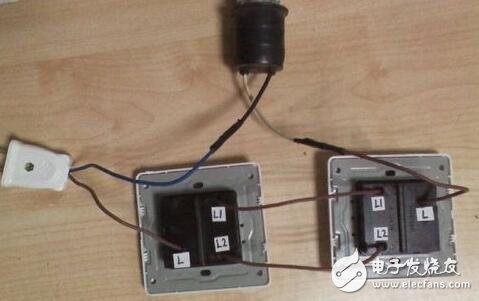

　　我們以左端開關的L作為火線輸入，兩個開關的L1和L2對應接線，然后將右邊開關L接至照明燈一端，照明燈另一端接零線。

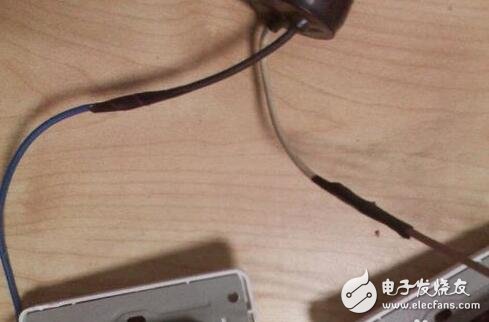

　　接好線后一定注意將照明燈兩側的線頭用絕緣膠帶包裹好，防止漏電。

　　最后留出的火線與零線接上插頭就完成了整個雙控開關的接線。

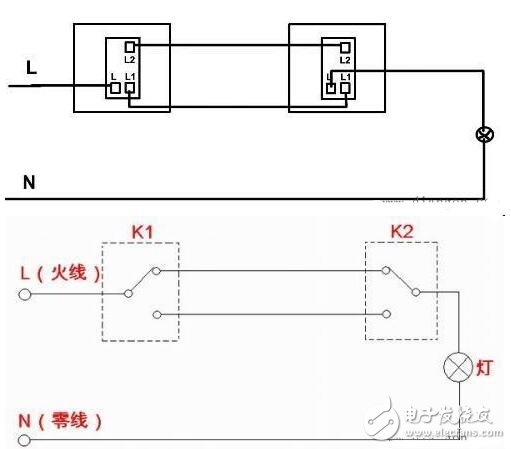

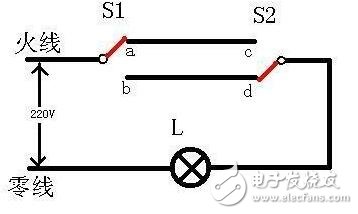

　　為方便接線，我們可以將雙控開關的電路圖記住，這樣實際操作就很容易接線。
