? ? 　雙控開關接線分單聯雙控、雙聯雙控開關、三聯雙控開關三種，在本文中小編主要通過介紹是什么是雙控開關、單聯雙控接線、雙聯雙控開關、三聯雙控開關及原理三個方面為大家介紹雙開關怎么接線圖，為大家做電路接線參考。

　　一、什么是雙控開關

　　1、雙控開關的種類

　　雙控開關因?yàn)榭刂泼姘迳祥_關按鈕的不同可以分為單聯雙控開關、雙聯雙控開關、三聯雙控開關，按照聯數的增加接線困難也會遞增，這個時候一張全面的雙控開關接線圖就能幫上大忙了，下面就逐一來闡述這三種雙控開關的原理、接法和接線圖。

　　2、什么是雙控開關

　　首先我們先了解什么是雙控開關，雙控開關是指對某個設備進行兩個地方的分別控制，比如如果是照明燈，那有在客廳進門控制客廳燈光的，你到了臥室要睡覺的時候再跑去客廳關燈就累了，在臥室你可以也安一個開關對客廳燈進行控制。同樣在工廠里面對某個電機進行兩地控制都是很平常的事情，所以雙聯雙控就是指不地方的兩個面板上各兩個鍵，共控制兩個電源達到在不同地方可以控制同一設備（如，照明燈）。

　　二、單聯雙控開關接線圖（含原理和接線方法）

　　1、單聯雙控開關接線

?

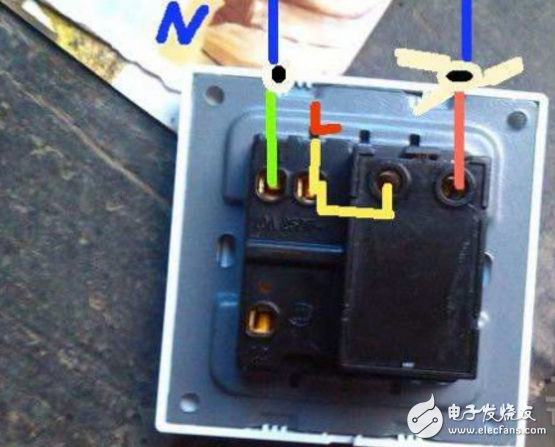

　　單開單控開關，后面有兩個觸點，分別是L和N，L代表火線，N代表零線，把火線和零線分另接在L和N觸點上就OK了。

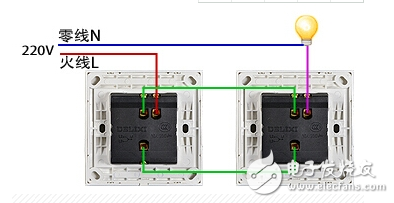

　　把單開雙控開關，后面有三個觸點，分別是L、L1、L2。兩個L1、L2分別用線連起來，火線接在一個雙控開關的L觸點上，零線接在另一個雙控開關的L觸點上。

　2、單聯雙控開關原理

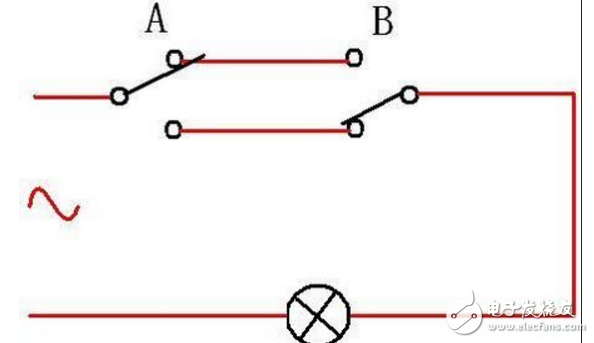

　　單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。每個單刀雙擲開關有三個接線端，分別連著兩個觸點和一個刀。

　　三、雙聯雙控開關接線圖（含原理和接線方法）

　　1、雙聯雙控開關接線圖

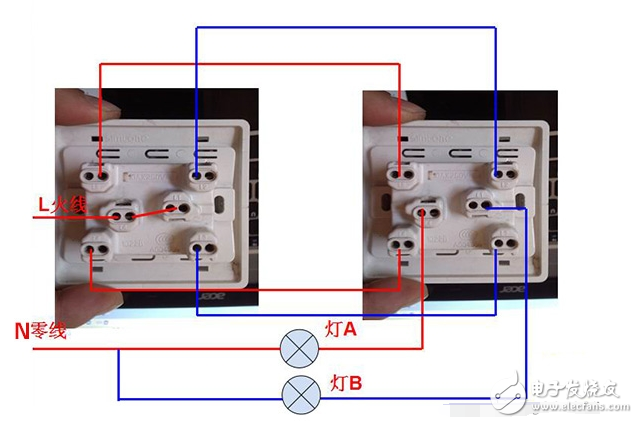

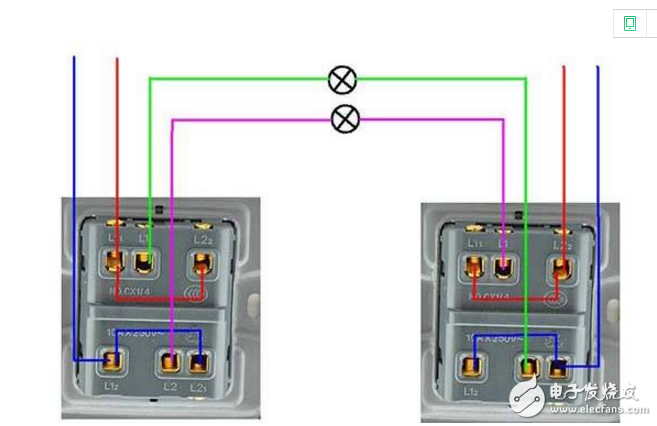

　　　先將一個雙控開關的中間接線柱連接到火線，再將另一個雙控開關的中間接線柱連接到燈頭（或螺口燈頭的中心舌片），然后連接來回線，也就是用兩條綠色導線任意連接上下兩個接線柱;零線則直接連接到燈頭的另一個觸點（或螺口燈頭的螺紋）這樣就完成連接了。

　　2、雙聯雙控開關原理

　　雙聯雙控開關的定義與單聯雙控開關的定義差不多，唯一的區別就是雙聯是2個按鈕的開關，單聯就只是一個按鈕的開關。那什么是雙聯雙控開關呢？其實很簡單，就是指在一個面板上，通過兩個按鈕來控制兩個用電設備，就是兩個開關控制這兩條電路。

　　四、三聯雙控開關接線圖（含原理的接線方法）

　　1、三聯雙控開關接線圖

　　2、三聯雙控開關的原理

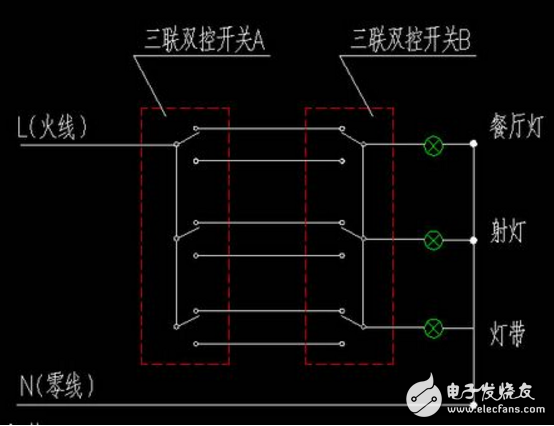

　　三聯雙控開關的原理跟上面兩種雙控開關是一樣的，就一個控制面板同時集合%E。

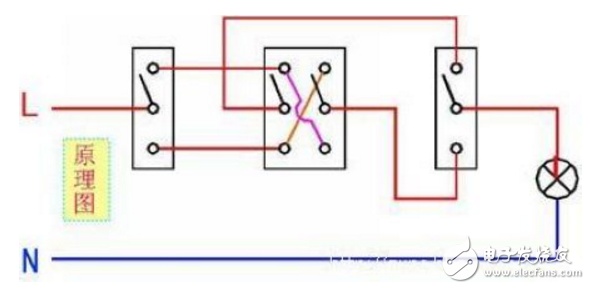

　　雙聯開關一般用于樓梯（在樓上或樓下都能控制中間的燈的開關）和臥室在門口和床頭都能控制燈的開關。隨著聲光控的普及在樓梯間的運用減少，主要是在臥室和別墅的樓梯使用。
