飛思卡爾公司的i.MX 6Dual和i.MX 6Quad應用處理器是汽車和娛樂處理器，專注于多媒體處理應用，如汽車導航和娛樂、人機接口、高性能語音處理以及視頻處理與顯示。

i.MX 6Dual/6Quad處理器采用了飛思卡爾先進的四ARM Cortex-A9核，其最高運行速度達1GHz。它們包括2D和3D圖形處理器，3D1080p視頻處理和集成電源管理。每個處理器具有一個64位的DDR3/LVDDR3/LPDDR2-1066存儲器接口，和其他一些接口，用于連接外圍設備，如WLAN、藍牙、GPS、硬盤驅動器、顯示器和照相機傳感器。

i.MX 6Dual/6Quad 主要特性

多級存儲系統

每個處理器的多級存儲系統是基于L1指令、數據緩存、二級緩存，以及內部和外部存儲器。該處理器支持多種類型的外部存儲設備，包括DDR3、低電壓DDR3、LPDDR2、NOR閃存、PSRAM、蜂窩內存、NAND閃存（MLC和SLC）、OneNAND和管理型NAND（包括eMMC，最高轉速4.4/4.41）。

智能加速技術

該處理器具有整個設備的電源管理，豐富了多媒體功能和外圍設備套件，以實現較小功耗（主動和各種低功耗模式）。智能加速技術（smart speed）技術使設計人員可以設計功能豐富的產品，其對功率的要求比業界預期低得多。

動態電壓和頻率縮放

該處理器可以通過擴展電壓和頻率，來優化設備性能和提高功率效率。

多媒體電站

每個處理器的多媒體性能是通過多級緩存系統、霓虹燈MPE（媒體處理器引擎）協處理器、1個多標準硬件視頻編解碼器、2個獨立的圖像處理單元（IPU）和增強型可編程智能DMA（SDMA）控制器，來增強的。

強大的圖形加速

每個處理器提供了三個獨立的，集成的圖形處理單元：一個OpenGL ES2.03D圖形加速器，四個著色器（最高可達200MT/s和OpenCL），2D圖形加速器，和專用的OpenVG 1.1加速器。

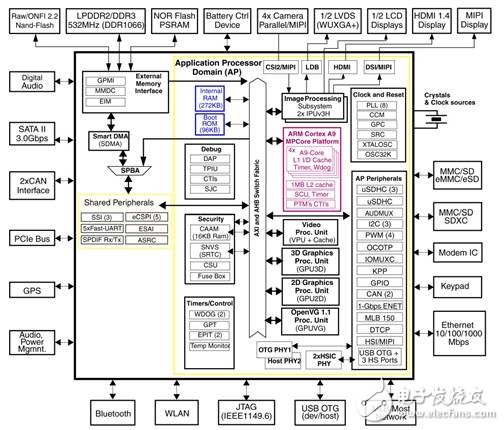

圖1 i.MX 6Dual和i.MX 6Quad應用處理器系統框圖

接口的靈活性

每個處理器都支持多種接口的連接：LCD控制器，最多可用于四臺顯示器（包括并行顯示，HDMI 1.4，MIPI顯示器和LVDS顯示），雙CMOS傳感器接口（并行或通過MIPI），高速USB與PHY，高速USB主機與物理層，多個擴展卡端口（高速M(fèi)MC/SDIO主機 等），10/100/1000Mbps的千兆以太網控制器，以及其他各種通用接口（如UART，I2C和I2S串行音頻，SATA-II和PCIe-II）。

汽車環境的支持

每個處理器包含如下接口：兩個CAN接口，一個MLB150/50端口，ESAI音頻接口和一個異步采樣率轉換器，用于多聲道/多源音頻。

先進的安全性

處理器提供硬件功能的安全功能，實現安全的電子商務、數字版權管理（DRM）、信息加密、安全啟動333和安全的軟件下載。其安全功能在i.MX6Dual/6Quad安全參考手冊（IMX6DQ6SDLSRM）行了詳細的說明。

集成的電源管理

該處理器集成了線性穩壓器，和電壓等級不同的（內部產生的）區域，這顯著簡化了系統電源管理架構。

i.MX 6Dual/6Quad應用

?汽車導航和娛樂

?圖形渲染的人機界面（HMI）

?大型數據庫的高性能語音處理

?音頻播放

?視頻處理和顯示

MarS Board

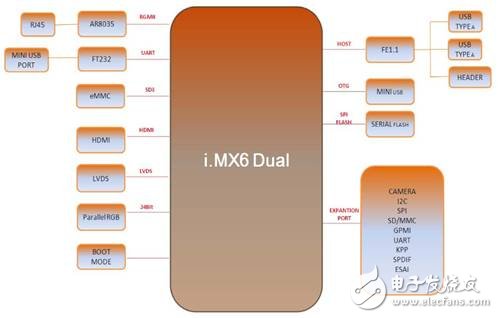

MarS Board是深圳市英蓓特科技有限公司推出的基于飛思卡爾（Freescale Semiconductor）i.MX 6Dual處理器的評估板。i.MX 6Dual處理器集成了高達1GHz的ARM Cortex-A9 內核、2D和3D圖形處理器和3D 1080p視頻處理器。MarS Board評估板具有豐富的接口，包括HDMI接口、LVDS 接口、Mini USB OTG接口、Mini USB Debug接口、RJ45接口、USB Host接口、TF卡接口和LCD顯示接口，能夠幫助開發者針對上網本、桌面一體機、高端移動互聯網設備、高端掌上電腦、高端便攜式媒體播放器、游戲機和便攜式導航設備等各種不同領域進行開發。

MarS Board是基于Freescale Cortex-A9架構，主頻1GHZ的新i.MX6雙核處理器設計的硬件平臺。One Core運行Android4.0 OS+高清顯示屏或者9.7寸LVDS顯示屏；Another Core運行uCos-II OS+ 4.3寸或7寸觸摸屏；雙核獨立運作?？梢酝ㄟ^(guò)LCD接口連接4.3寸或者7寸LCD觸摸屏，也可以通過LVDS接口連接9.7寸LVDS觸摸屏，同樣也可以通過HDMI接口連接高清顯示屏。MarS Board可以支持1080p，60 h.264視頻解碼，也可以支持1080p30 H.264和720p視頻編碼，支持2D/3D圖形加速能夠更好的應用于高級HMI、高清機頂盒、Android TV以及多媒體網絡設備行業應用中。MarS Board支持多種操作系統平臺，如Linux、Adroid4.0、uCos-II、Ubuntu等操作系統。MarS Board兼容Raspberry Pi 樹莓派。目前已經提供有4.3寸或者7寸LCD觸摸屏，9.7寸LVDS觸摸屏，Wipi，PI-View擴展模塊支持MarS Board，后續會推出更多兼容性模塊+APP模式提供給廣大愛好者進行DIY。

英蓓特MarS Board 產品特性

?產品參數

產品尺寸：65mm×102mm

工作溫度：0℃~70℃

環境濕度：20%~90%（無凝結）

輸入電源：5V

?處理器

集成ARM Cortex-A9內核的i.MX 6Dual處理器

集成32kByte一級指令緩存

集成32kByte以及數據緩存

集成私有計數器和看門口

集成Cortex-A9 NEON MPE（媒體處理引擎）協處理器

集成2D圖形處理器

板載存儲器：

? 4GByte eMMC存儲器

4×256MB DDR3 SDRAM存儲器

?板載接口和按鈕

1個HDMI接口

1個LVDS接口

1個LCD顯示屏接口

2個480Mbps高速USB2.0 HubHUB接口

2個480Mbps高速USB2.0 Header接口

1個480Mbps高速USB2.0 OTG接口

1個COM-USB Debug （com2）接口

1個TF卡接口

1個10/100M/1Gbps RJ45網絡接口

1個BOOT MODE設置撥碼開關

1個復位按鈕

?板載接口信號

1路AUDMUX（Digital Audio Multiplexer）信號

2路CAN信號

1路ECSPI2（Enhanced Configurable SPI）信號

2路I2C信號

1路camera/ Parallel信號，最高支持16 bit

1路KPP（Keypad Port）信號

1路PWM（Pulse Width Modulation）信號

1路GPMI（General Purpose

Memory Interface）信號

1路SPDIF（Sony/Philips Digtal Interface）信號

4路UART信號

1路USDHC1（Ultra Secured Digital Host Controller）信號

1路ESAI（Enhanced Serial Audio Interface）信號
