REG710 系列器件是開關電容器電壓轉換器，可從未穩壓的輸入電壓產生穩壓的低紋波輸出電壓。REG710 系列器件具有 1.8 V 至 5.5 V 的寬輸入電源電壓，非常適合各種電池源，例如單節鋰離子電池、2 節和 3 節鎳基或堿基化學成分。

輸入電壓可能高于和低于輸出電壓，輸出保持穩壓。該器件用作升壓或降壓轉換器，無需電感器，提供低 EMI DC-DC 轉換。高開關頻率允許使用小型表面貼裝電容器，從而節省電路板空間并降低成本。REG710 器件具有熱保護和限流功能，可在故障情況下保護負載和穩壓器?？蛰d時典型接地引腳電流（靜態電流）為65 μA，關斷模式下小于1 μA。
*附件：reg71055.pdf

特性

• 寬輸入電壓范圍：1.8 V 至 5.5 V
• 自動升壓和降壓作
• 低輸入電流紋波
• 低輸出電壓紋波
• 外部元件數量最少 — 無電感器
• 1 MHz內部振蕩器允許使用小型電容器
• 關機模式
• 熱和限流保護
• 提供六種固定輸出電壓：
  • 2.5 V、2.7 V、3 V、3.3 V、5 V、5.5 V

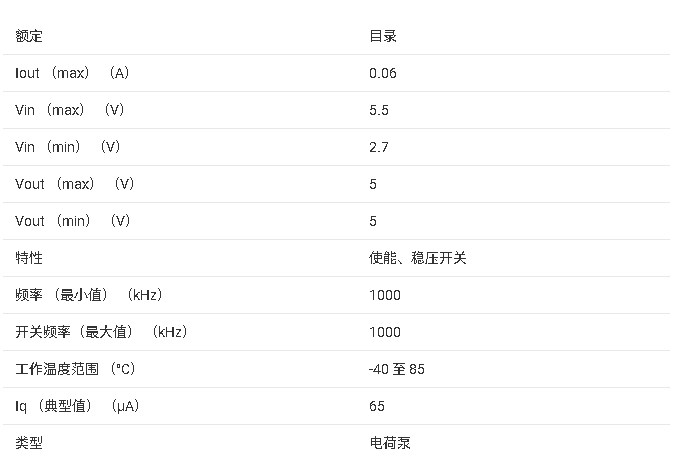

參數

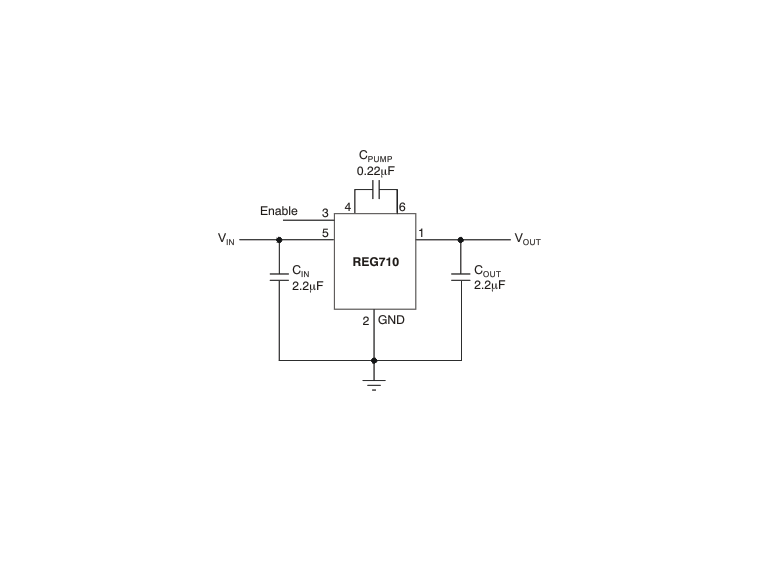

方框圖

?1. 產品概述?
REG710xx是德州儀器（TI）推出的開關電容電壓轉換器系列，包含REG71050、REG71055等型號，具有以下核心特性：

• ?寬輸入電壓范圍?：1.8V至5.5V，兼容單節鋰離子、鎳基/堿性電池等電源。
• ?自動升降壓功能?：輸入電壓可高于或低于輸出電壓，無需電感即可實現低EMI的DC-DC轉換。
• ?低功耗設計?：靜態電流典型值65μA（無負載），關斷模式電流<1μA。
• ?固定輸出電壓選項?：2.5V、2.7V、3V、3.3V、5V、5.5V。

?2. 關鍵特性?

• ?高效轉換?：1MHz內部振蕩頻率，支持小型電容，節省PCB空間。
• ?保護機制?：內置熱關斷和電流限制保護。
• ?低紋波輸出?：典型輸出紋波35mVpp（負載30mA時）。

?3. 典型應用場景?

• 白色LED驅動、智能卡讀卡器、SIM卡電源
• 手持設備、調制解調器、LCD顯示屏
• 電池備份電源

?4. 設計要點?

• ?電容選擇?：推薦使用X7R/X5R陶瓷電容（如CIN=COUT=2.2μF，CPUMP=0.22μF）。
• ?布局建議?：輸入/輸出電容需靠近芯片，縮短走線以降低紋波（參考PCB設計示例）。
• ?并聯擴展?：可通過并聯器件提升輸出電流（如雙REG710-3.3V并聯實現60mA輸出）。

?5. 封裝與型號?

• ?封裝類型?：SOT-23（6引腳）、WSON（6引腳帶散熱焊盤）。
• ?型號差異?：
  • REG71055：輸出5.5V，輸入需≥3V。
  • REG71050：輸出5V，支持3.25V~5.5V輸入。

?6. 性能曲線?

• 效率曲線顯示：在VIN=3V、IOUT=10mA時效率可達80%以上。
• 輸出紋波隨輸入電壓和負載變化（詳見文檔圖表）。
