REG710 系列器件是開關電容器電壓轉換器，可從未穩壓的輸入電壓產生穩壓的低紋波輸出電壓。REG710 系列器件具有 1.8 V 至 5.5 V 的寬輸入電源電壓，非常適合各種電池源，例如單節鋰離子電池、2 節和 3 節鎳基或堿基化學成分。

輸入電壓可能高于和低于輸出電壓，輸出保持穩壓。該器件用作升壓或降壓轉換器，無需電感器，提供低 EMI DC-DC 轉換。高開關頻率允許使用小型表面貼裝電容器，從而節省電路板空間并降低成本。REG710 器件具有熱保護和限流功能，可在故障情況下保護負載和穩壓器。空載時典型接地引腳電流（靜態電流）為65 μA，關斷模式下小于1 μA。
*附件：reg71050.pdf

特性

• 寬輸入電壓范圍：1.8 V 至 5.5 V
• 自動升壓和降壓作
• 低輸入電流紋波
• 低輸出電壓紋波
• 外部元件數量最少 — 無電感器
• 1 MHz內部振蕩器允許使用小型電容器
• 關機模式
• 熱和限流保護
• 提供六種固定輸出電壓：
  • 2.5 V、2.7 V、3 V、3.3 V、5 V、5.5 V

參數

方框圖

?1. 產品概述?
REG710xx是德州儀器（TI）推出的開關電容電壓轉換器系列，包含REG71050、REG71055等型號，具有以下核心特性：

• ?寬輸入電壓范圍?：1.8V至5.5V，兼容單節鋰離子、2-3節鎳基/堿性電池等電源。
• ?自動升降壓功能?：輸入電壓可高于或低于輸出電壓，無需電感即可實現低EMI的DC-DC轉換。
• ?低紋波輸出?：通過高頻（1MHz）開關和優化布局設計降低輸出紋波（典型值35mVpp）。
• ?多固定輸出電壓?：提供2.5V、2.7V、3V、3.3V、5V、5.5V六種選項。
• ?高集成度?：僅需3個外部電容（輸入、輸出、泵電容），無電感設計節省空間。

?2. 關鍵參數?

• ?輸出電流?：最高60mA（具體取決于型號和輸入電壓）。
• ?效率?：典型值90%（如REG710-3.3在1.8V輸入、10mA負載時）。
• ?靜態電流?：65μA（無負載），關斷模式電流<1μA。
• ?保護功能?：過流限制、熱關斷（160°C觸發，140°C恢復）。

?3. 典型應用?

• ?便攜設備?：如手持設備、智能卡讀卡器、SIM卡供電。
• ?顯示驅動?：LCD屏、白光LED背光（需外接限流電阻）。
• ?通信模塊?：PCMCIA卡、調制解調器。
• ?電池備份電源?：低功耗備用電壓轉換。

?4. 設計要點?

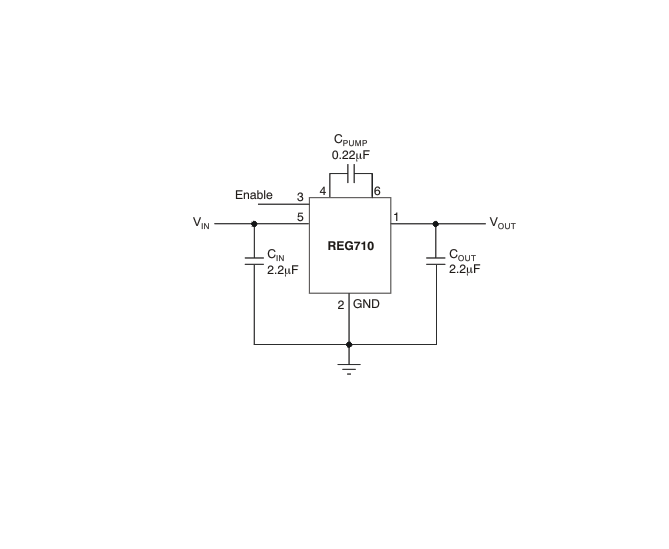

• ?電容選擇?：推薦陶瓷電容（X7R/X5R材質），輸入/輸出電容典型值2.2μF，泵電容0.22μF。
• ?布局建議?：縮短電容與器件的走線以降低紋波，參考數據手冊中的PCB示例。
• ?并聯/級聯?：可通過并聯提升輸出電流（如雙REG710-3.3實現60mA輸出），或級聯實現高壓轉換（如1.8V→3.3V→5V）。

?5. 封裝與型號?

• ?封裝類型?：SOT-23-6、WSON-6（帶散熱焊盤）。
• ?型號差異?：后綴數字對應輸出電壓（如REG71050為5V輸出，REG710-2.5為2.5V輸出）。

?6. 附加資源?

• ?設計工具?：TI官網提供參考設計、效率計算工具。
• ?安全聲明?：符合ESD防護標準（HBM±2000V，CDM±500V），需注意熱焊盤必須焊接以優化散熱。

該系列器件適用于空間受限、需寬電壓輸入及低噪聲輸出的場景，詳細參數需結合具體型號的電氣特性表格選擇。
