開關電源本質上是一種噪聲源，雖然事件持續時間很短，但如果不加以適當處理，很可能會誤觸發某些控制電路保護并引發不穩定行為。設計人員想出了在一定時間內關閉電流檢測比較器，直到尖峰消失，這個方法就是集成電路中引入前沿消隱(LEB)電路。深圳銀聯寶科技新推出的同步整流芯片U760X系列，也對LEB做了詳細介紹，一起看看吧！

同步整流芯片U760X LEB時間確認

電源系統設計需要保證最小續流時間Tdem_min大于LEB時間，否則會產生電流倒灌并有可能引起炸機。確保Tdem_min>120%*LEB，其中20%為設計裕量。最小續流時間的理論公式為：

其中，Vcs_min為原邊PWM IC過流保護最小閾值，Rcs為原邊采樣電阻，Lm為變壓器激磁電感感量，Vo_max為最大輸出電壓，VF為同步整流壓降(取0.2V)，Nps為變壓器匝比。系統上測試最小續流時間Tdem_min的條件為:

a) 額定輸入電壓。

b) 最高輸出電壓。

c) 空載。

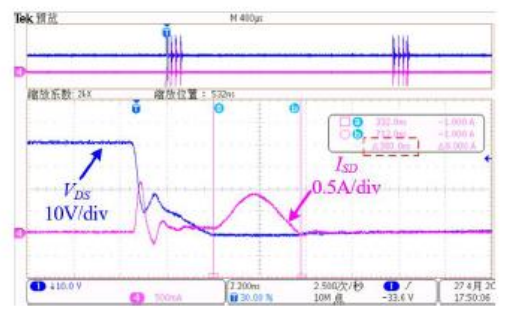

d) 如下圖所示，測試SR電流的最短持續時間。

同步整流芯片U760X是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。U760X內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和LowSide配置，兼顧了系統性能和成本。U760X的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

同步整流芯片U760X主要特性：

內置60V MOSFET

支持DCM、QR和CCM工作模式

集成高壓供電電路，無需VDD輔助繞組供電

支持寬范圍輸出電壓應用，特別適用于支持QC、PD等協議的快充領域

支持High Side和Low Side配置

<30ns開通和關斷延時

智能開通檢測功能防止誤開通

智能過零檢測功能

啟動前Gate智能鉗位

封裝類型SOP-8

同步整流芯片U760X系列包含了U7606、U7608兩個型號，無鹵、編帶盤裝，4000顆/卷，輸出電壓3~12V，輸出電流≤4A，可應用在PD快充、適配器等領域！
