典型應用在反激變換器、充電器領域的高性能同步整流芯片U771XC系列，包含了U7710SMC、U7710C、U7711C這三個型號，主要差異表現在內部MOSFET導通阻抗不同，分別為U7710SMC-25m?、U7710C-19m?、U7711C-15m?，主要性能一起了解下！

01 產品描述

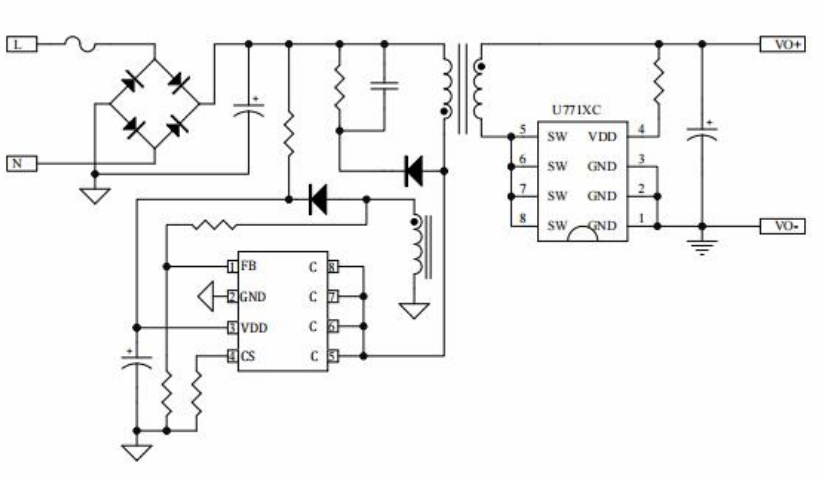

同步整流芯片U771XC是一款用于替代反激變換器中副邊肖特基二極管的低成本、高性能同步整流功率開關，內置超低導通阻抗功率MOSFET以提升系統效率。U771XC支持Low Side配置，采用輸出直接供電，無需輔助繞阻供電，也無需VDD電容，簡化了外圍電路，降低系統成本。

同步整流芯片U771XC同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)和連續工作模式（CCM）。U771XC內部集成智能開通檢測功能,可以有效防止反激電路中由于寄生參數振蕩引起的SR誤開通。

02 主要特點

* 反激拓撲副邊同步整流功率開關

* 支持斷續工作模式 (DCM) 和準諧振工作模式(QR)及連續工作模式（CCM）

* 輸出直接供電，無需 VDD 電容

* 內置 40V 功率 MOSFET

* 支持 Low Side 配置

* 智能開通檢測功能防止誤導通

* 精準的 SR MOSFET 關斷控制

* <15nS 開通和關斷延遲

* 封裝信息 SOP-8

同步整流芯片U771XC管腳：

1、2、3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極

4 VDD P IC 供電腳，VDD引腳 通過30 Ω電阻接輸出正端

5、6、7、8 Drain P 內置功率 MOSFET 漏極

03 啟動和關機

同步整流芯片U771XC在VDD電壓上升到VDD開啟電壓VDD_ON (典型值3V)之前，芯片處于關機狀態。當VDD電壓達到VDD_ON之后，芯片啟動，內部控制電路開始工作，副邊繞組電流Is經內置MOSFET的溝道實現續流。當VDD電壓低于欠壓保護閾值VDD_OFF (典型值2.7V)后，芯片關機，副邊繞組電流Is經內置MOSFET的體二極管實現續流。
