Texas Instruments bq25308獨立1節電池充電器設計用于1節鋰離子、鋰聚合物和LiFePO4電池。高度集成的bq25308開關模式電池充電器具有4.1V至17V輸入電壓和3A快速充電電流。bq25308的集成電流檢測拓撲可實現高充電效率和低BOM成本。該器件具有同類最佳的200nA低靜態電流，可節省電池電量并最大限度地延長便攜式設備的保質時間。

數據手冊：*附件：Texas Instruments bq25308獨立1節電池充電器數據手冊.pdf

TI bq25308采用3mm x 3mm WQFN封裝，適用于簡單的2層布局和空間受限的應用。

特性

• 獨立充電器，易于配置
• 高效率、1.2MHz同步開關模式降壓充電器
  • 1節電池5V輸入92.5%充電效率（2A時）
  • 1節電池9V輸入91.8%充電效率（2A時）
• 單個輸入，支持USB輸入和高壓適配器
  • 支持4.1V至17V輸入電壓范圍，絕對最大輸入電壓額定值為28V
  • 輸入電壓動態電源管理 (VINDPM) 跟蹤電池電壓
• 高度集成
  • 集成反向阻斷和同步開關MOSFET
  • 內部輸入和充電電流檢測
  • 內部環路補償
  • 集成式自舉二極管
• 充電電壓：3.6V/4.05V/4.15V/4.2V
• 最大快速充電電流：3.0A
• 在4.5V VBAT 下，電池漏電流低至200nA
• IC禁用模式下，VBUS電源電流為4.25μA
• 充電電流熱調節（120°C時）
• 預充電電流：快速充電電流的10%
• 終止電流：快速充電電流的10%
• 充電精度
  • ±0.5%充電電壓調節
  • ±10%充電電流調節
• 安全性
  • 電池電量耗盡時禁用充電
  • 熱調節和熱關斷
  • 輸入欠壓閉鎖 (UVLO) 和過壓保護 (OVP)
  • 電池過沖電保護
  • 安全定時器，用于預充電和快速充電
  • 如果電流設置引腳ICHG開路或短路，則充電被禁用
  • 冷/熱電池溫度保護
  • STAT引腳故障報告
• 采用WQFN 3mm x 3mm-16封裝

應用

• 無線揚聲器
• 條形碼掃描器
• 游戲設備
• 底座式充電器
• 無繩電動工具
• 樓宇自動化
• 醫療

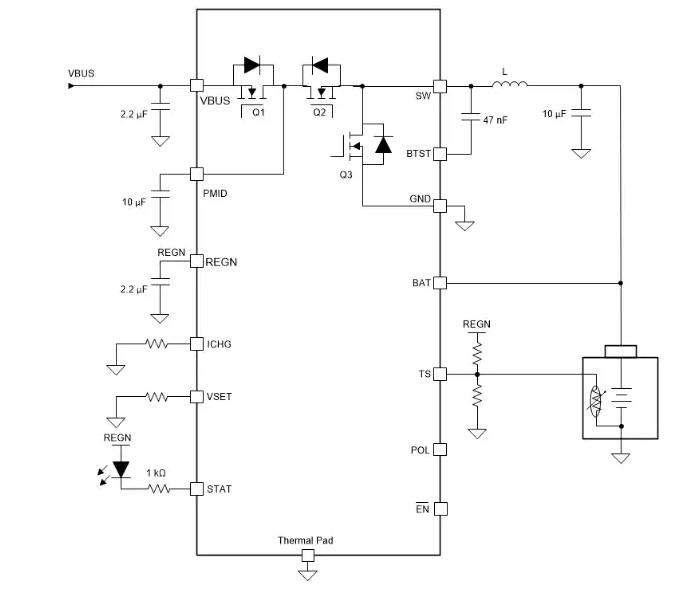

簡化應用
