Texas Instruments AFE20408功率放大器監視器和控制器數據手冊

科技觀察員 ? 2025-07-31 10:24 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Texas Instruments AFE20408功率放大器監控器和控制器是一款高度集成的功率放大器 (PA) 監控器和控制器件,具有溫度、電流和電壓監控功能。AFE20408偏置控制器基于八個可編程輸出范圍的數模轉換器 (DAC)。八個柵極偏置輸出通過專用控制引腳進行開關。柵極偏置開關專為快速響應而設計,可為砷化鎵和氮化鎵等耗盡型晶體管提供正確的電源排序和保護。

數據手冊:*附件:Texas Instruments AFE20408功率放大器監視器和控制器數據手冊.pdf

Texas Instruments AFE20408監控器以精確的多通道模數轉換器 (ADC) 為基礎。該器件集成了兩個高壓輸入端、兩個高壓側電流檢測放大器和一個精確的片上溫度傳感器。得益于集成多項功能和寬工作溫度范圍,AFE20408成為功率放大器偏置控制電路的理想選擇。靈活的DAC輸出范圍和內置排序功能使該器件可用作各種晶體管技術(如LDMOS、砷化鎵和氮化鎵)的偏置控制器。

特性

  • 八路模擬輸出
    • 八個單通道DAC,分辨率為1.22mV
    • 自動配置輸出范圍:
      • 正輸出電壓:0V至10V
      • 負輸出電壓:-10V至0V
    • 大電流驅動能力
    • 容性負載容差大
  • 多通道ADC監測器
    • 兩個高壓外部輸入端:0V至85V
    • 兩個高壓側電流檢測放大器:共模范圍高達85V
    • 本地溫度傳感器:±2.5°C錯誤
  • 輸出開啟和關閉控制開關
  • 啟動和關閉事件的輸出序列控制
  • 內部 2.5 V 基準
  • SPI和I^2^C接口,1.65V至3.6V
    • SPI:4線接口
    • I^2^C:16個目標地址
  • 指定溫度范圍:-40 °C至+125 °C
  • 工作溫度范圍:-55 °C至+150 °C

應用

  • 雷達
  • 電子戰
  • 軟件定義無線電
  • 搜索器前端

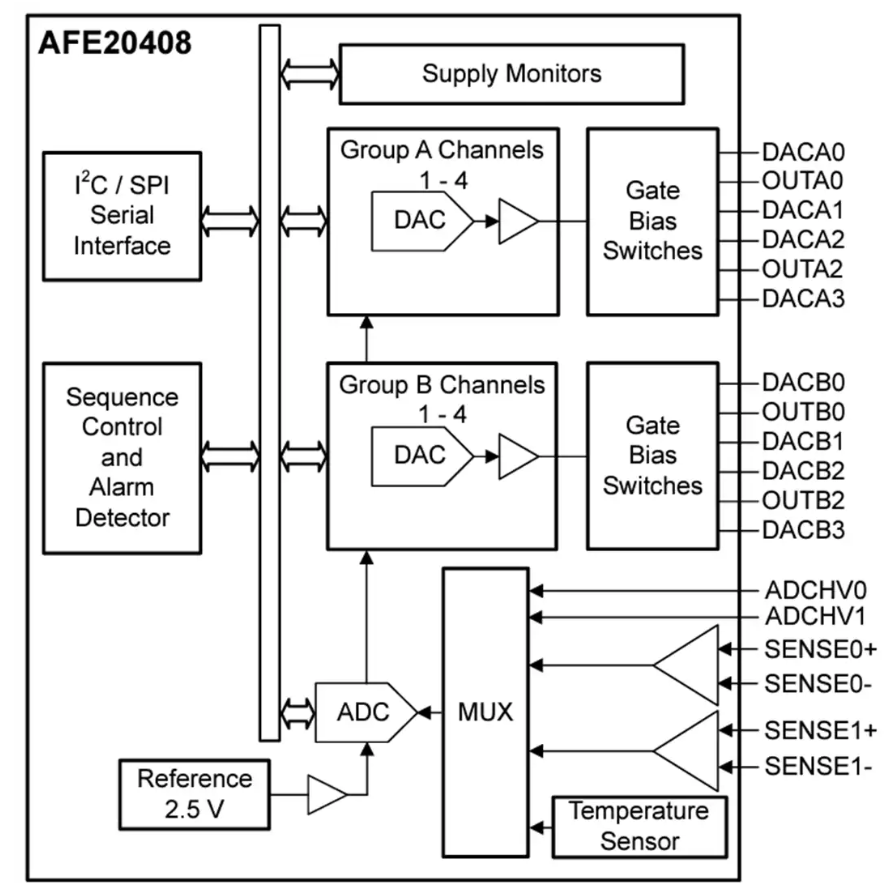

簡化示意圖
