石油測井高溫看門狗電源監控電路是保障井下電子儀器在極端惡劣環境下生存和執行任務的關鍵“守護者”。它通過一個高溫加固的獨立電路，雙重監控系統核心的運行狀態（程序邏輯和電源供應）。當檢測到處理器運行停滯（看門狗超時）或電源超出安全范圍（欠壓/過壓）時，它能可靠地觸發系統復位或安全響應，最大限度地減少系統宕機時間，提高數據獲取的完整性和設備的可靠性，是井下儀器高可靠設計不可或缺的核心組件之一。其設計核心在于克服高溫帶來的嚴峻挑戰，確保監控功能的絕對穩定和可靠。

一、核心目標

在石油測井極端高溫環境（通常高達150°C - 200°C 甚至更高）下，確保井下電子系統（尤其是主控制器/處理器）的持續可靠運行和故障安全。主要防范兩類關鍵故障：程序跑飛/死鎖 和 電源異常。

二、核心功能：

1.高溫耐受性：這是首要前提。整個電路（包括看門狗定時器、電源監控器、邏輯電路、無源元件）必須嚴格選用高溫等級（HT）的半導體器件（如 SiC, GaN 或特殊 HT 硅工藝）、高溫電容/電阻以及適合高溫的PCB材料和組裝工藝（如陶瓷基板、高溫焊料），確保在目標井下溫度范圍內性能穩定可靠，參數漂移在可接受范圍內。

2.看門狗定時器：

在設定的時間窗口（如幾百毫秒到幾秒）內，持續監控主處理器發出的“喂狗”信號。

如果主處理器因軟件錯誤、輻射干擾或硬件故障導致程序“跑飛”或死鎖，無法按時“喂狗”，則看門狗定時器超時。

超時后，觸發系統復位信號，強制主處理器重啟，嘗試恢復系統正常運行。

3.電源監控：

電壓監控：實時監測系統關鍵電源軌（如主處理器核心電壓、I/O電壓、模擬電路電壓）的電壓水平。

閾值檢測：當監測到的電壓低于預設的欠壓鎖定閾值或高于預設的過壓保護閾值時，判定為電源異常。

異常響應：一旦檢測到電源異常（欠壓或過壓），立即觸發復位信號（強制系統重啟）和/或中斷信號（通知處理器進行緊急狀態處理/安全關閉）。

上電復位：確保在系統初始上電或電源從異常恢復時，產生一個足夠長的復位脈沖，使所有邏輯電路達到確定的初始狀態。

4.可靠復位生成：無論是看門狗超時還是電源異常，都需要產生一個干凈、穩定、具有足夠持續時間的復位信號。該信號需要驅動能力足夠強，能可靠復位主處理器及可能相關的其他關鍵芯片。

5.故障安全設計：

獨立運行：看門狗電源監控電路通常由一個獨立的、相對簡單的、更可靠的電路實現（可能由獨立于主處理器的振蕩器驅動），即使主處理器完全失效，它也能繼續工作并觸發復位。

失效模式分析：電路設計需考慮在自身可能的故障模式下（如看門狗本身故障、電源監控失效）的行為，應傾向于觸發復位或進入安全狀態，避免誤動作或不動作。

冗余/監控：在極端高可靠要求的場景，可能采用雙/多路看門狗或電源監控器進行交叉監控。

三、關鍵挑戰：

高溫穩定性：所有器件的參數（閾值、定時、漏電流等）在高溫下都會發生顯著漂移，設計必須保證在整個工作溫度范圍內功能正確，避免誤觸發或失效。

元件選擇：可用且經濟的高溫（尤其是 >175°C）專用集成電路和分立器件選擇相對有限，設計復雜度增加。

功耗與散熱：高溫環境下散熱困難，電路自身功耗需盡可能低。

噪聲抑制：井下電磁環境復雜，電路需具備良好的抗干擾能力，防止噪聲引起誤復位。

可靠性：在高溫高壓的惡劣環境下，長期可靠性是巨大挑戰。

四、代表型號

ZT9373R 是專為高溫工作設計的電源監控電路，具有看門狗和人工復位功能，功能和引線定義兼容 MAX706R，額定工作度-40~+210℃。

特性：

復位延時：200ms；

看門狗超時時間：1.6s；

上電復位閾值電壓：2.63V；

供電電壓：2.8~5.5V；

封裝：CSOP8、CDIP8

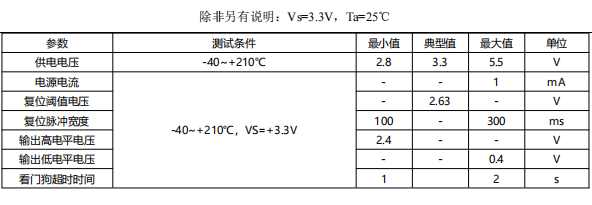

電氣特性：
