您了解蘋果Logo的輪廓度控制有多嚴嗎？蘋果Logo的曲線由多段不同半徑的圓弧精密相切構成，需確保全球所有產品上的Logo形態完全統一。當輪廓度大于0.1mm時用戶手指可感知毛刺或臺階，而大于0.05mm的輪廓偏差，就可能破壞圓弧過渡的流暢性，削弱“被咬一口”的辨識度。
因此蘋果在制造過程中對其Logo的輪廓特征實施嚴苛檢測，通過數據化檢測將感性美學轉化為可量產的精密工業邏輯，實現其設計美學、品牌價值與工業精密制造的深度綁定。

掃描點集輪廓度評價在工業檢測中面臨多重技術挑戰：

●測量數據多、處理難度大，通過影像測量得到的掃描點多達成千上萬個，相比常規尺寸的評價計算量巨大，而且實際產品表面可能有細微劃痕、加工毛刺等干擾。
●模型數學參數表征難，蘋果Logo由多段不同半徑圓弧、樣條曲線相切構成，難以進行參數化，缺乏統一的數學表達。
●點集配準算法精度要求高，CAD模型與點云的精確對齊存在初始位姿敏感、局部最優陷阱等難題。常規ICP配準計算量大，而簡化算法對圓弧過渡的結構特別敏感，只要一個拐點沒對齊就破壞整體美感。
●誤差評定標準多樣化，輪廓度評定存在兩種算法：最小二乘和最小區域，以及兩種標準：ISO和ASME標準。
中圖儀器閃測影像測量軟件VisionX配備強大的輪廓度分析與評價模塊，實現輪廓度、其它GD&T及長度尺寸共同測量和分析，能高效檢測輪廓的一致性，尤其適合批量生產中的質量抽檢或全檢，保障產品精度。

VisionX輪廓度分析模塊，不僅可以自動對比實測輪廓與理論輪廓，計算各點的偏差值，判斷是否符合設計公差，而且操作十分簡單，只需4步即可完成輪廓度評價。

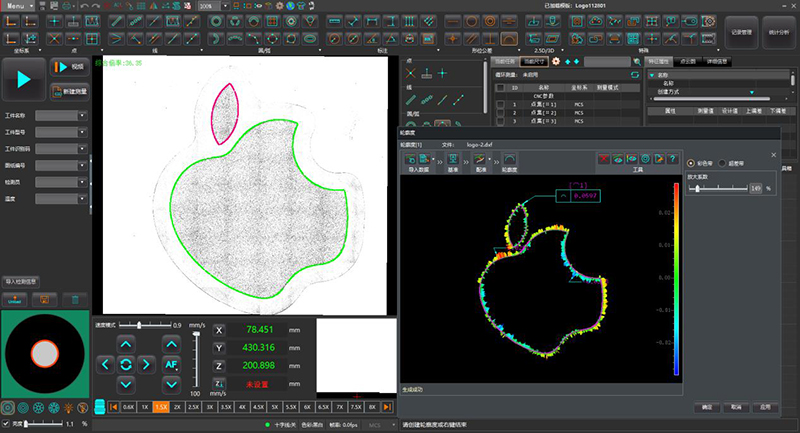

1、提取輪廓。

提供三種輪廓提取方式以適用于不同的場景，確保輪廓提取快準穩。
● 點云提取：提取樣品表面輪廓，通過算法及參數調整，過濾毛刺，準確的提取到被測邊界。

●輪廓提取：適用于大型外形輪廓的快速提取，自動尋邊提取整個區間的輪廓。
●指定點位提取：軟件根據指定文檔中的點位坐標點集提取樣品邊界上的點。
●輪廓融合工具：支持各個局部輪廓任意組合融合為整體輪廓。

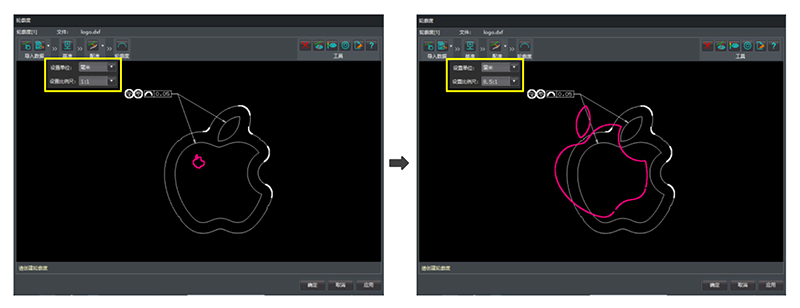

2、打開輪廓度評價界面，導入點集和圖紙。

具有設置圖紙單位和比例尺等常規CAD編輯功能，無需第三方CAD軟件輔助。

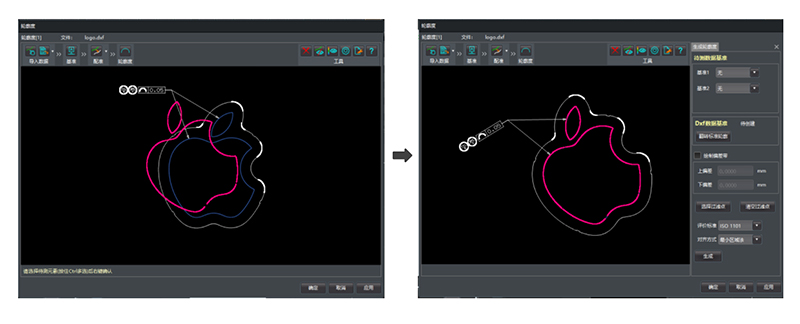

3、選擇理論輪廓與實際提取點集配準。

只需選擇所需的理論輪廓用于配準，無需對圖紙進行繁雜的處理。支持精準點選和大范圍快速框選兩種方式。

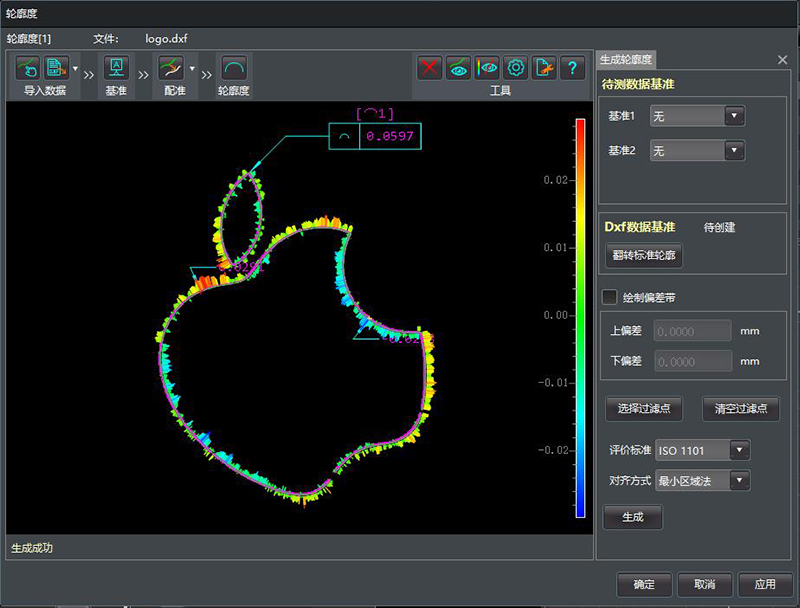

4、點擊生成輪廓度。

根據客戶需求選擇不同的評價標準：ISO 1101或者ASME Y14.5；根據不同的工件輪廓選用不同的算法：可選擇“最小二乘法”和“最小區域法”。根據圖紙設計要求選擇不同的基準評價，支持單基準，雙基準及無基準的輪廓度評價。

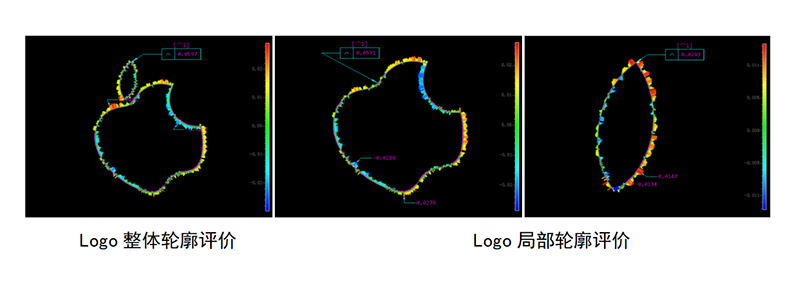

同時VisionX軟件支持自動生成輪廓偏差圖和數據報告，直觀顯示超差區域，為生產調整（如雕刻參數、模具修正）及產品質量控制提供精準數據支撐。

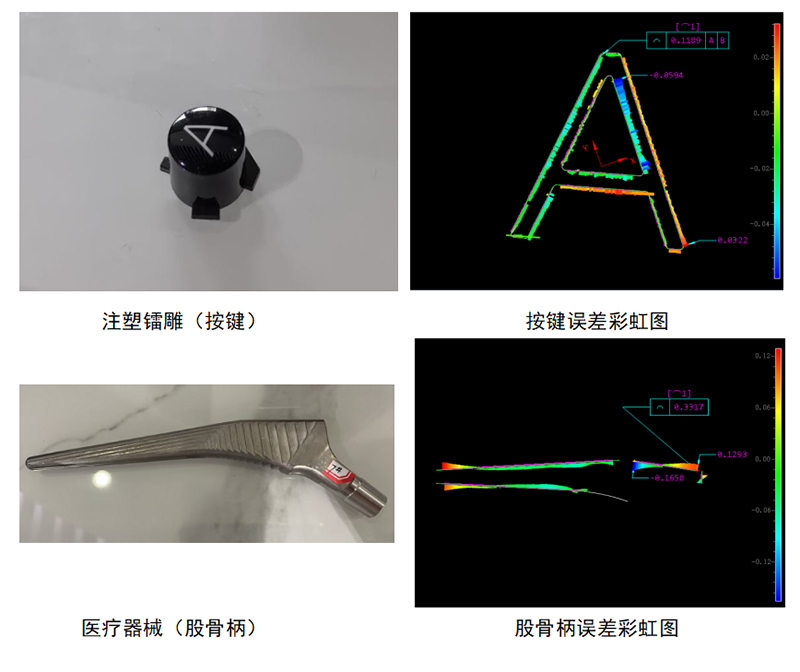

總結：VisionX閃測影像測量軟件及輪廓度分析模塊，在消費電子（3C）、醫療器械等行業已實現深度應用，通過精密成像系統、綜合軟件和智能評價算法，為客戶解決輪廓度測量難題提供綜合性解決方案。
