LM2673系列 8V 至 40V、3A SIMPLE SWITCHER? 降壓轉換器,具有可調電流限制數據手冊

科技綠洲 ? 2025-07-28 14:06 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

LM2673 系列穩壓器是單片集成電路,可提供所有 能夠驅動高達 3A 負載的降壓 (Buck) 開關穩壓器的有源功能 具有優異的線路和負載調節特性。獲得高效率(>90%) 通過使用低導通電阻 DMOS 電源開關。該系列由固定輸出組成 電壓為 3.3 V、5 V 和 12 V,并提供可調輸出版本。

SIMPLE SWITCHER 概念提供 使用最少數量的外部組件進行完整設計。高固定頻率 振蕩器 (260 kHz) 允許使用物理尺寸較小的組件。一家人 與 LM2673 一起使用的標準電感器可從多家制造商處獲得,以 簡化設計過程。^?^
*附件:lm2673.pdf

其他功能包括能夠?qū)⑸想姇r的輸入浪涌電流降低 添加一個軟啟動定時電容器以逐漸打開穩壓器。LM2673 系列還具有 內置熱關斷和電阻編程電流限制功率MOSFET開關 在故障條件下保護設備和負載電路。輸出電壓確保 ±2% 的公差。時鐘頻率控制在±11%的容差范圍內。

特性

  • 效率高達 94%
  • 簡單易用(使用現
    成的外部元件)
  • 電阻器可編程峰值電流限制
    范圍為 2 A 至 5 A
  • 150mΩ DMOS輸出開關
  • 3.3V、5V、12V固定輸出和可調
    (1.2V至37V)版本
  • 在全線
    路和負載條件下,最大輸出容差為 ±2%
  • 寬輸入電壓范圍:8 V 至 40 V
  • 260KHz 固定頻率內部振蕩器
  • 軟啟動功能
  • –40 至 125°C 工作結溫
    范圍
    參數
    方框圖

?1. 產品概述?

  • ?型號?:LM2673系列(含3.3V/5V/12V固定輸出及可調版本)
  • ?類型?:高效率降壓開關穩壓器(Buck Converter)
  • ?關鍵特性?:
    • 輸入電壓范圍:8V至40V
    • 輸出電流:最高3A
    • 效率:最高94%(12V版本)
    • 可調峰值電流限制(2A至5A)
    • 內置260kHz固定頻率振蕩器
    • 軟啟動功能
    • 工作溫度范圍:-40°C至125°C

?2. 核心功能?

  • ?可調電流限制?:通過外部電阻(RADJ)設置,公式為 ICL=37,125/RADJ
  • ?輸出選項?:
    • 固定輸出:3.3V/5V/12V(±2%精度)
    • 可調輸出:1.2V至37V(需外部分壓電阻)
  • ?保護功能?:熱關斷、短路保護、頻率折返

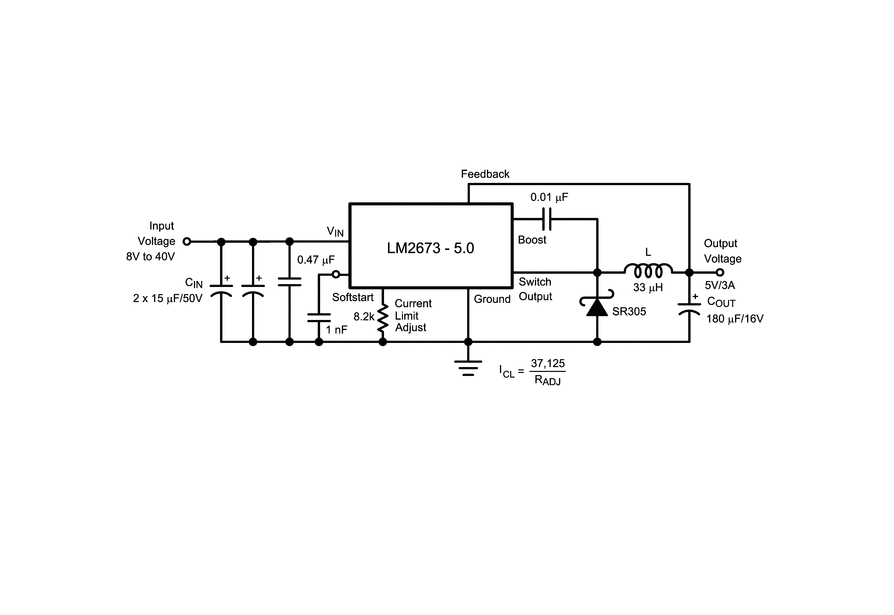

?3. 典型應用電路?

  • ?關鍵外圍元件?:
    • ?電感?:根據負載/輸入電壓選擇(22μH至100μH)
    • ?輸出電容?:低ESR電容(如鉭電容或OS-CON)
    • ?二極管?:3A以上肖特基二極管(如1N5820/SR305)
    • ?輸入電容?:需滿足RMS電流≥1/2負載電流
  • ?設計工具?:支持WEBENCH在線設計

?4. 封裝與熱性能?

  • ?封裝選項?:
    • TO-263(7引腳)
    • TO-220(7引腳)
    • VSON(14引腳)
  • ?熱阻?:
    • TO-220:RθJA=65°C/W(無散熱片)
    • VSON:RθJA=55°C/W(帶PCB散熱)

?5. 設計注意事項?

  • ?布局要求?:
    • 縮短高頻電流路徑(輸入電容、二極管、電感回路)
    • 使用地平面減少噪聲
  • ?穩定性?:輸出電容需滿足環路帶寬≤40kHz
  • ?特殊條件?:高占空比(>50%)時需謹慎選擇濾波元件

?6. 典型應用場景?

  • 車載電子(12V轉5V/3.3V)
  • 工業電源預穩壓
  • 電池充電器
  • 分布式電源系統
