PD25W 100Vac-264Vac非標款氮化鎵電源方案U8723AH+U7612A

輸入規格：100V-264V 50/60Hz

輸出規格：C 口 PD25W：5V3A / 9V2.78A / 12V2.08A

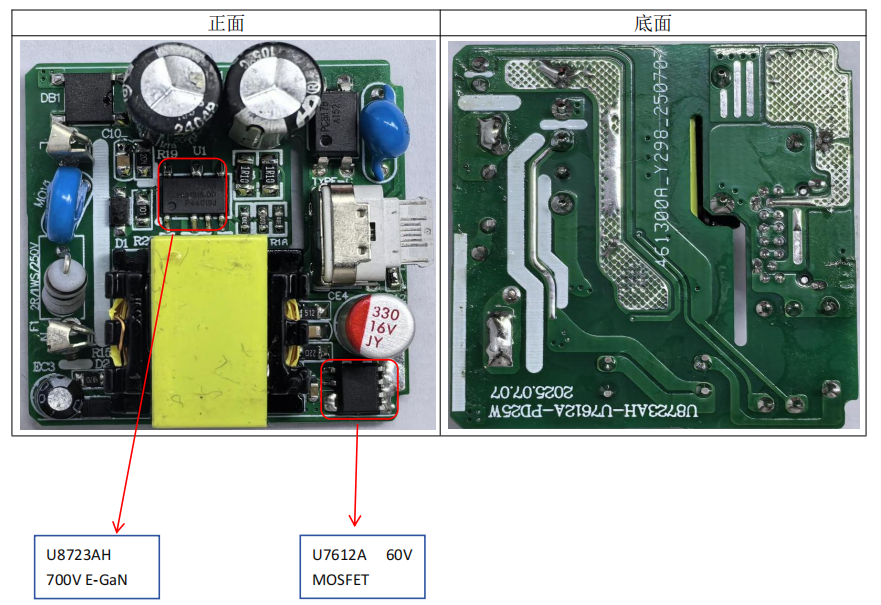

芯片型號：主控-U8723AH 同步-U7612A 協議-HUSB338E

氮化鎵電源芯片U8723AH是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW的超低待機功耗。U8723AH的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流可配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景。

氮化鎵電源芯片U8723AH特性：

1. 集成 700V E-GaN

2. 集成高壓啟動功能

3. 超低啟動和工作電流，待機功耗 <30mW

4. 谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)

5. 集成 EMI 優化技術

6. 驅動電流分檔配置

7. 集成 Boost 供電電路

8. 集成完備的保護功能：

VDD過壓/欠壓保護(VDD OVP/UVLO)

輸出過壓保護(OVP)

輸入欠壓保護(BOP)

片內過熱保護(OTP)

逐周期電流限制(OCP)

異常過流保護(AOCP)

短路保護(SCP)

過載保護(OLP)

過流保護(SOCP)

前沿消隱(LEB)

CS管腳開路保護

9. 封裝類型 ASOP7-T4

同步整流芯片U7612A特性：

1. 內置 60V MOSFET

2. 支持 DCM、QR 和 CCM 工作模式

3. 集成高壓供電電路，無需 VDD 輔助繞組供電

4. 支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

5. 支持 High Side 和 Low Side 配置

6. <30ns 開通和關斷延時

7. 智能開通檢測功能防止誤開通

8. 智能過零檢測功能

9. 啟動前 Gate 智能鉗位

10. 封裝類型 SOP-8

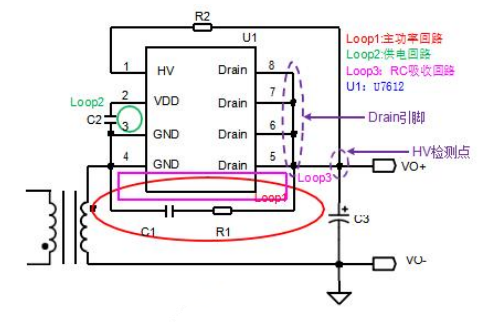

同步整流芯片U7612A PCB設計建議：

1. 副邊主功率回路Loop1的面積盡可能小。

2. VDD電容推薦使用1μF的貼片陶瓷電容，盡量緊靠IC，Loop2的面積盡可能小。

3. R1和C1構成同步整流開關的RC吸收電路，RC吸收回路Loop3的面積可能小。
