上海晶珩（EDATEC）推出的ED-MONITOR系列是一款專為工業環境設計的高性能觸摸顯示屏產品線，以其高亮度、堅固耐用、即插即用的特點在工業自動化領域廣受好評。該系列產品完美適配樹莓派平臺，提供從7英寸到21.5英寸多種尺寸選擇，滿足不同工業場景下的可視化控制需求。以下將從產品概覽、核心特點、技術參數、適用場景及目標用戶等多個維度全面介紹這一系列工業顯示解決方案。

產品概覽與設計理念

ED-MONITOR系列是上海晶珩基于多年工業自動化經驗打造的專業級人機界面（HMI）產品，專為應對嚴苛工業環境而設計。該系列采用模塊化設計理念，目前包含ED-MONITOR-070C（7英寸）、ED-MONITOR-101C（10.1英寸）、ED-MONITOR-116C（11.6英寸）、ED-MONITOR-133C（13.3英寸）和ED-MONITOR-156C（15.6英寸）、MONITOR-185C（18.5英寸）、MONITOR-215C（21.5英寸）七種型號，覆蓋了從小型嵌入式設備到大型控制面板的各種應用需求。其中18.5/21.5英寸為超大屏，今天我們主要談談中小屏。

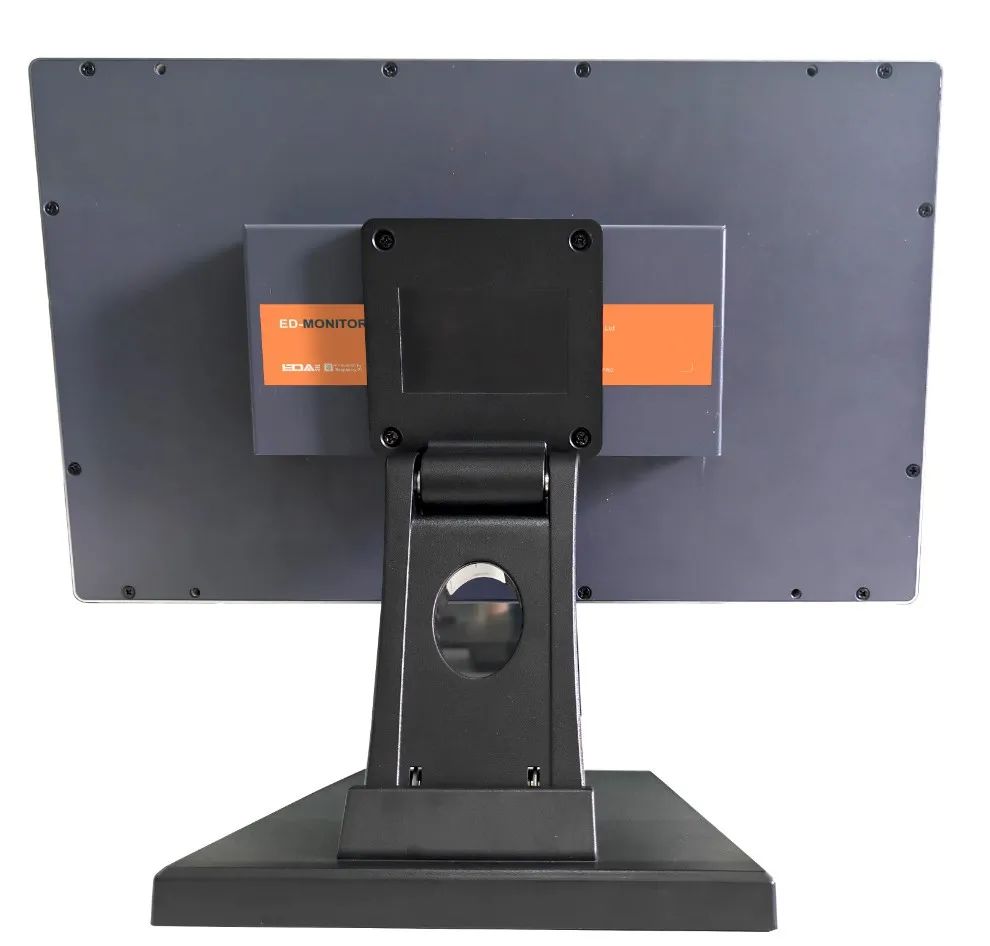

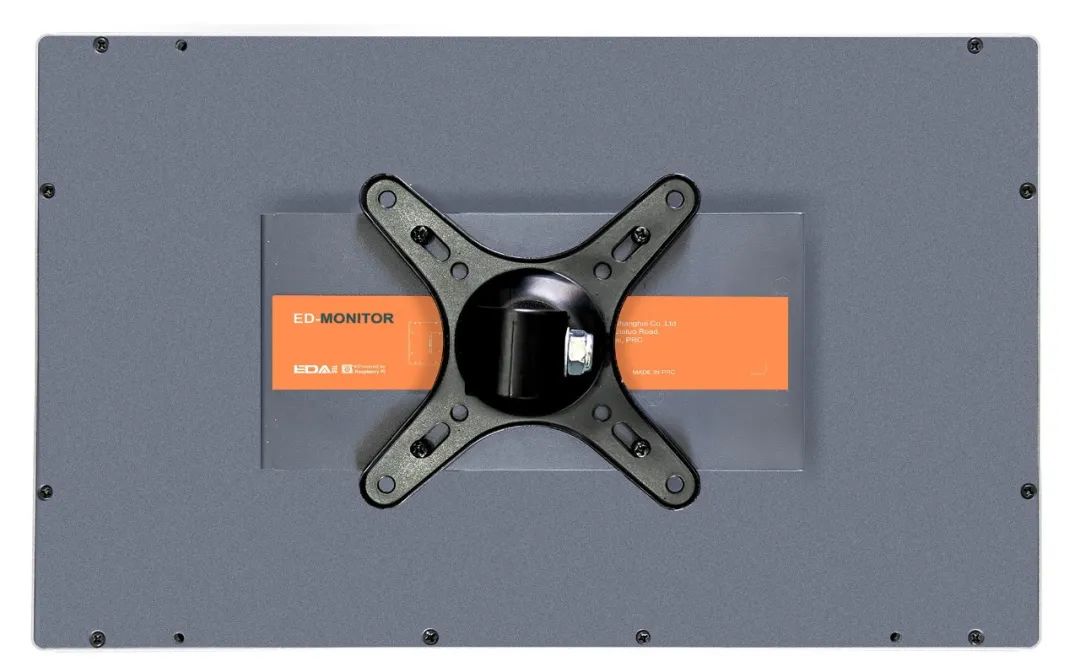

從外觀設計來看，ED-MONITOR系列采用了工業鋁制邊框結合鈑金外殼的結構，既保證了設備的機械強度，又提供了良好的散熱性能。產品前面板達到IP65防護等級，能夠有效防止粉塵侵入和低壓水噴射，完全適應工廠車間、戶外設備等惡劣環境的使用需求。系列中的不同型號均支持嵌入式安裝，還額外支持VESA標準支架安裝和臺式安裝，為用戶提供了靈活的部署選項。

這一系列產品的設計哲學體現在三個關鍵方面：可靠性、兼容性和易用性。ED-MONITOR顯示屏不是普通的消費級顯示器，而是經過特殊強化處理的工業級設備，工作溫度范圍寬達-10°C至60°C，存儲溫度范圍更可達-20°C至70°C，確保在極端環境下仍能穩定運行。兼容性方面，所有型號都提供標準HDMI接口和USB觸控接口，能夠無縫連接樹莓派4/5等單板計算機，實現"即插即用"的便捷體驗，無需額外安裝驅動程序。

易用性則體現在直觀的物理按鍵設計上，大部分型號配備了獨立的亮度調節鍵，還增加了音量控制和靜音鍵，方便操作人員快速調整顯示參數。

核心參數與技術特點

ED-MONITOR系列工業觸摸顯示屏在技術參數上表現出色，各項指標均針對工業應用場景進行了專門優化。以下從顯示性能、觸摸功能、接口配置和環境適應性四個維度詳細解析其核心技術特點。

顯示性能方面，該系列產品采用了高品質TFT液晶面板，不同尺寸型號的分辨率配置有所差異：7英寸和10.1英寸型號為1024×600分辨率，而11.6英寸、13.3英寸和15.6英寸型號則提升至全高清1920×1080分辨率，能夠呈現更加細膩的圖像細節。特別值得一提的是其高亮度特性——7英寸型號亮度達425cd/m2，10.1英寸型號高達500cd/m2，即使在高環境光條件下也能確保內容清晰可讀，這對于工廠車間、戶外設備等明亮環境至關重要。色彩表現上，所有型號均支持16.7M色顯示，配合800:1至1500:1的高對比度（不同型號有所差異），能夠準確還原各種工業圖形界面和監控圖像。

觸摸功能是ED-MONITOR系列的另一個突出優勢。全系列采用投射式電容觸摸技術，支持多點觸控（5點或10點，視具體型號而定），觸控響應靈敏，透光率≥85%，表面硬度達到6H級，抗刮擦性能優異。與傳統的電阻式觸摸屏相比，電容式觸摸無需壓力即可感應，操作更加輕松流暢，且沒有機械磨損問題，使用壽命更長。觸摸信號通過標準USB接口傳輸，兼容性廣泛，無需安裝專用驅動即可與主流操作系統配合工作。

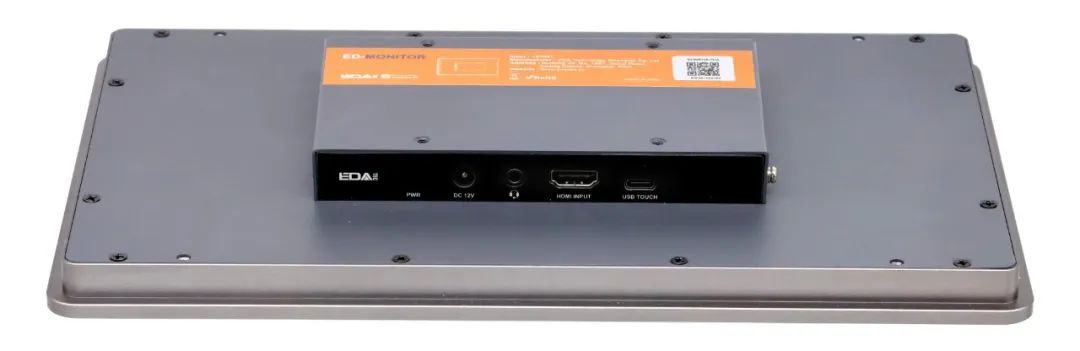

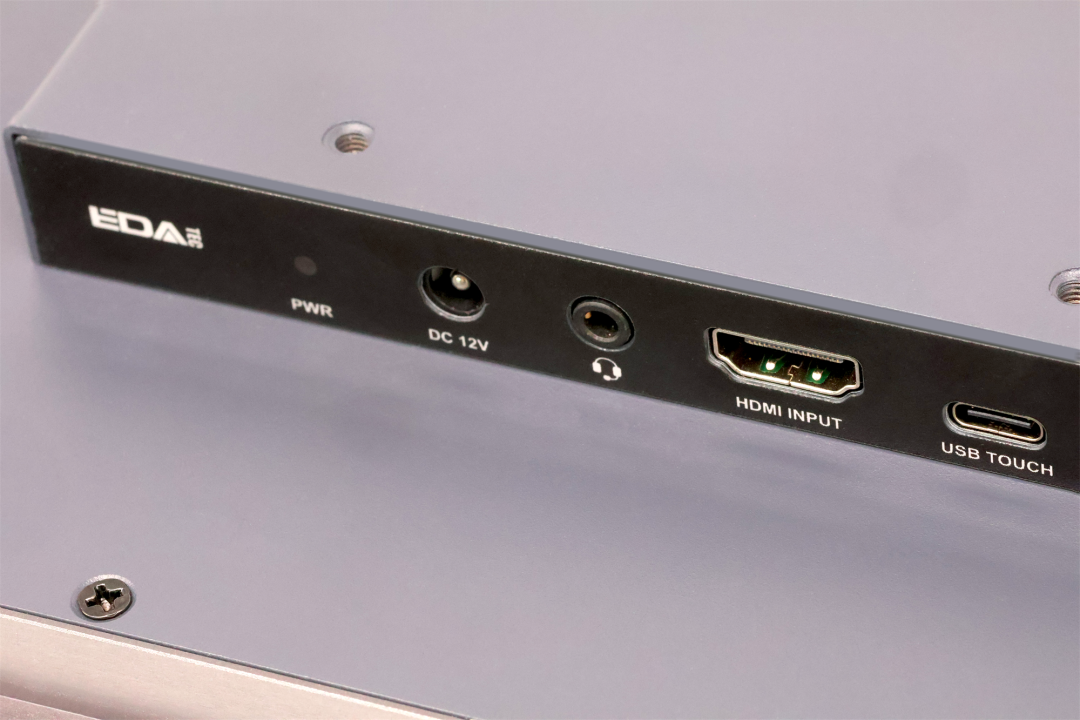

接口配置體現了ED-MONITOR系列的高度集成性和擴展性。所有型號均配備1個HDMI Type-A接口用于視頻輸入，可直接連接樹莓派的HDMI輸出；1個USB接口（7英寸和10.1英寸為Type-A，更大尺寸為Type-C）用于傳輸觸摸信號；部分型號還提供3.5mm音頻輸出接口和內置揚聲器（選配），構成完整的多媒體解決方案。電源輸入采用12V DC Jack接口（部分型號支持12-24V寬壓輸入），功耗控制在10W-15W之間，能效表現出色。這種簡潔而實用的接口設計既滿足了基本功能需求，又避免了不必要的復雜化，非常符合工業設備穩定可靠的設計原則。

環境適應性參數充分證明了ED-MONITOR系列的工業級品質。除IP65防護等級和寬溫工作范圍外，該系列產品還能在5%-95%濕度（非冷凝）環境下正常工作，抗震防撞設計使其能夠承受工業環境中的機械振動和沖擊。

電氣參數方面，產品通過了相關工業標準認證，電磁兼容性良好，可在存在電氣干擾的工廠環境中穩定運行。機械尺寸和重量也經過精心設計，既保證了結構強度，又便于安裝部署。

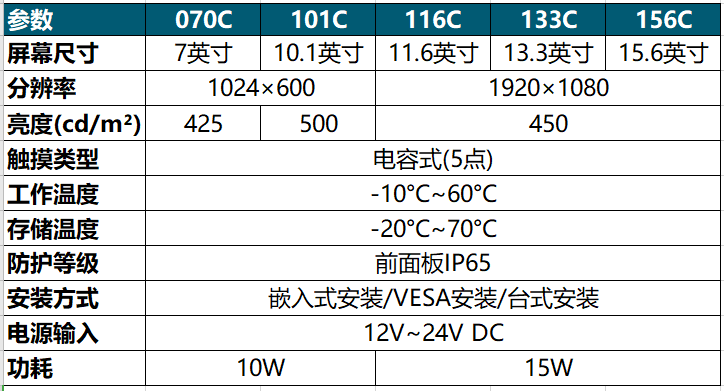

表：ED-MONITOR系列主要型號參數對比

適用場景與目標用戶

ED-MONITOR系列工業觸摸顯示屏憑借其堅固耐用的特性和優異的性能表現，在眾多工業領域都有著廣泛的應用前景。作為連接人與機器的關鍵界面，它能夠滿足不同行業對設備可視化控制的多樣化需求。

在工業自動化領域，ED-MONITOR系列是PLC控制系統、機械臂操作界面和生產監控系統的理想選擇。其高亮度顯示特性確保了在光線復雜的工廠環境中操作人員仍能清晰讀取設備狀態和生產數據。在PLC應用場景中，10.1英寸型號常被用作工業控制器的操作面板。

物聯網與邊緣計算領域也是ED-MONITOR系列的重要應用方向。產品兼容樹莓派的特性使其能夠輕松整合到各種IoT解決方案中，作為數據可視化終端顯示設備運行狀態、環境參數和實時報警信息。在智能農業、環境監測等戶外應用中，其寬溫工作和IP65防護特性顯得尤為重要，能夠確保設備在惡劣氣候條件下穩定運行。

該系列產品還適用于交通運輸、能源電力和醫療設備等專業領域。在軌道交通車輛、電力配電柜、醫療分析儀器等設備中，ED-MONITOR可作為嵌入式控制面板，提供可靠的人機交互功能。其前面板IP65防護設計能夠抵御水汽、油污和消毒劑的侵蝕，符合這些行業對設備可靠性和衛生條件的嚴格要求。在戶外加油站、充電樁等場景中，高亮度顯示確保陽光下可視，電容觸摸支持手套操作（配合特殊手套或觸控筆），大大提升了用戶體驗。

ED-MONITOR系列的目標用戶群體主要包括以下幾類：

工業自動化設備制造商：需要將高品質HMI集成到其自動化設備中，提升產品競爭力；

系統集成商：為終端客戶提供完整的自動化解決方案，ED-MONITOR的兼容性和可靠性可降低系統集成難度；

工廠智能化改造項目方：在傳統工廠數字化升級過程中，需要耐用可靠的交互終端實現設備監控和數據可視化；

研發機構與教育單位：在工業4.0、智能制造等領域的教學科研中，使用ED-MONITOR作為實驗平臺的人機界面；

戶外設備制造商：如充電樁、自動售貨機等產品制造商，需要能夠適應戶外環境的顯示終端。

針對這些用戶群體，ED-MONITOR系列提供了不同尺寸和配置的選擇，從小型嵌入式應用的7英寸型號到需要豐富信息展示的15.6英寸型號，滿足不同應用場景對顯示面積和操作空間的需求。所有型號共享相同的高品質標準和設計理念，確保用戶在不同規模的項目中都能獲得一致的使用體驗。

用戶期待與未來發展方向

ED-MONITOR系列工業觸摸顯示屏作為上海晶珩工業自動化產品線的重要組成部分，已經展現出強大的市場競爭力和技術先進性。對于潛在用戶而言，選擇這一系列產品可以期待獲得多方面的價值和未來升級潛力。

對于系統集成商和終端用戶來說，ED-MONITOR系列帶來的核心價值在于降低總體擁有成本(TCO)。產品的高可靠性和耐用性直接轉化為更低的故障率和更長的使用壽命，減少了維護和更換的頻率。與樹莓派平臺的完美兼容性則意味著用戶可以利用豐富的開源軟件資源和龐大的開發者社區，縮短開發周期，降低軟件開發成本。標準化接口設計和多種安裝方式選擇使部署更加靈活便捷，減少了系統集成的時間和難度。這些因素共同作用，使得雖然ED-MONITOR的初始采購成本可能高于普通商用顯示器，但從整個產品生命周期來看，它能夠為用戶創造更大的價值。

從技術發展趨勢角度看，ED-MONITOR系列有望在以下幾個方面持續演進和創新。顯示技術方面，未來型號可能會采用更高亮度的LED背光和更廣的色域覆蓋，進一步提升在極端光照條件下的可視性和色彩還原準確性。觸摸技術可能會引入抗液體干擾功能，使其在潮濕環境或操作者戴手套、手部潮濕等情況下仍能保持精準的觸控響應。接口配置可能會增加更多工業現場總線接口（如RS485、CAN等）和無線連接選項（Wi-Fi、藍牙），使其能夠直接連接各類工業設備，減少中間轉換環節。AI功能的集成也是一個重要方向，未來產品可能會內置邊緣計算能力，實現本地化的圖像識別、異常檢測等智能功能，與上海晶珩的工業AI相機形成更緊密的協同。

應用場景擴展將是ED-MONITOR系列未來發展的重要方向。隨著工業4.0和智能制造的深入推進，預測性維護應用對可視化終端的需求日益增長，ED-MONITOR可以整合振動監測、溫度監控等傳感器數據，為設備健康狀態提供直觀展示。在數字孿生系統中，ED-MONITOR可作為現場終端顯示虛擬模型和實時數據的對比，幫助操作人員更好地理解和優化生產過程。增強現實(AR)輔助維修是另一個潛在應用方向，高亮度、高對比度的顯示特性使其能夠在復雜的現場環境中清晰疊加顯示維修指導和設備狀態信息。此外，隨著新能源行業的快速發展，ED-MONITOR在充電樁、光伏逆變器、儲能系統等設備中的應用前景也十分廣闊。
