LM2655 是一款電流模式控制的 PWM 降壓開關穩壓器。它具有在同步或異步模式下運行的獨特能力。這使設計人員可以靈活地在同步作的高效率或異步作的低解決方案成本之間進行選擇。除了靈活性外，LM2655 還提供高功率密度和 TSSOP-16 封裝的小尺寸。

通過使用內部低導通電阻 （33m MOSFET 和外部 N 溝道 MOSFET，可獲得高效率 （>90%）。這一特性加上其低靜態電流，使 LM2655 成為便攜式應用的理想選擇。
*附件：lm2655.pdf

LM2655 中集成了用于異步作的所有電源、控制和驅動功能。此外，低側驅動器輸出允許輕松同步作。該IC采用獲得專利的電流檢測電路，無需其他電流模式DC-DC轉換器所需的外部電流檢測電阻。可編程軟啟動功能限制了啟動電流浪涌，并提供了一種對多個電源進行排序的方法。

特性

• 超高效率高達 96%
• 4V 至 14V 輸入電壓范圍
• 內部高側 MOSFET，具有低 R DS（開） = 0.033
• 300 kHz 固定頻率內部振蕩器
• 用于同步運行的低側驅動
• 保證小于 12 μA 的關斷電流
• 用于電流模式控制的專利電流檢測
• 可編程軟啟動
• 輸入欠壓鎖定
• 輸出過壓關斷保護
• 輸出欠壓關斷保護
• 熱關斷
• 16引腳TSSOP封裝

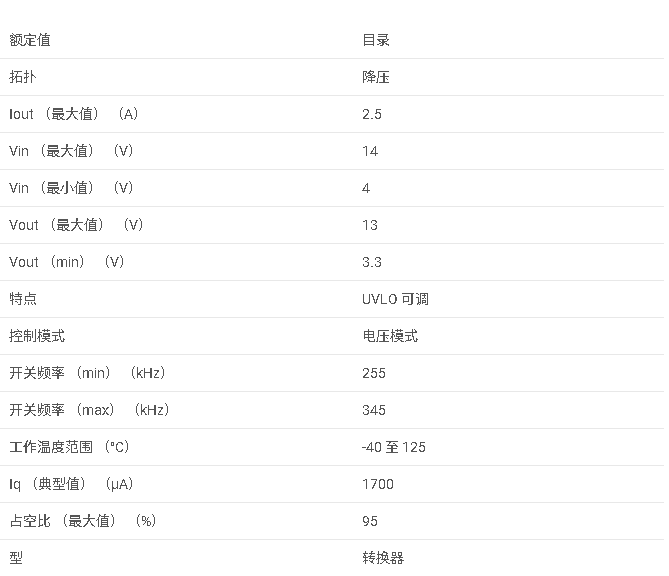

參數

?1. 產品概述?
LM2655是一款電流模式控制的PWM降壓開關穩壓器，支持同步/異步雙模式操作，輸入電壓范圍4V-14V，輸出電流高達2.5A，效率可達96%。采用TSSOP-16封裝，集成內部MOSFET（RDS(ON)=33mΩ）和低邊驅動器，適用于便攜式設備、硬盤驅動器等應用。

?2. 核心特性?

• ?高效能?：同步模式下效率>90%，專利電流檢測技術無需外部分流電阻。
• ?靈活模式?：可配置為同步（高性價比）或異步（低成本）工作模式。
• ?保護功能?：輸入欠壓鎖定、輸出過壓/欠壓保護、熱關斷及可編程軟啟動。
• ?關鍵參數?：固定開關頻率300kHz，靜態電流低至12μA（關斷模式）。

?3. 典型應用電路?

• ?同步模式?：需外接低邊MOSFET（推薦型號如IRF7807），配合肖特基二極管減少死區損耗。
• ?異步模式?：僅需高邊MOSFET和肖特基二極管，犧牲部分效率以降低成本。
• ?輸出電壓調節?：通過反饋電阻網絡（RFB1/RFB2）實現1.24V-13V可調輸出。

?4. 設計要點?

• ?輸入電容?：低ESR鋁/鉭電容，抑制電壓瞬態。
• ?電感選擇?：建議紋波電流為輸出電流的30%，銅損控制在2%輸出功率內。
• ?PCB布局?：縮短輸入電容與VIN/PGND引腳距離，反饋走線遠離噪聲源。

?5. 保護與配置?

• ?軟啟動?：通過CSS電容控制啟動電流，避免浪涌。
• ?欠壓延遲?：CDELAY電容設定欠壓保護響應時間（公式：TDELAY=CDELAY×2V/5μA）。
• ?補償網絡?：Cc1/Rc/Cc2優化環路穩定性，建議相位裕度>45°。

?6. 擴展功能?

• ?低壓輸入?：分離AVIN（控制供電）與PVIN（功率輸入），支持輸入電壓<4V。
• ?超低輸出?：通過外部基準電壓（如LMV431）實現0V-1.25V輸出。

?7. 物理與訂購信息?

• 封裝：16引腳TSSOP（MTC16），提供固定輸出（如3.3V）和可調版本。
• 工作溫度：-40°C至+125°C，符合工業級標準。

?文檔完整覆蓋器件規格、設計指南及典型應用方案，適合電源系統工程師參考。
