PC2020高效率低EMI單片式多相同步降壓調整器應用參數與極限
概述：
PC2020是一款高效單片同步降壓調節器，能夠為負載提供高達20A的電流。它采用相位鎖定可控導通時間恒定頻率、電流模式架構。多相操作允許多個PC2020調節器異相運行，從而減少所需的輸入和輸出電容數量。工作電源電壓范圍為3.3V至20V。工作頻率可通過外部電阻編程設置在400kHz至3MHz之間。高頻能力允許使用物理尺寸更小的電感和電容。對于對開關噪聲敏感的應用，PC2020可以通過外部同步在400kHz至3MHz之間進行同步。PHMODE引腳允許用戶控制輸出時鐘信號的相位。獨特的恒定頻率/可控導通時間架構非常適合高降壓比應用，在高頻下運行并要求快速瞬態響應。PC2020采用了特殊的低開關應力設計，包括集成旁路電容器，以在高頻下提供高效的解決方案，并具有出色的EMI性能。

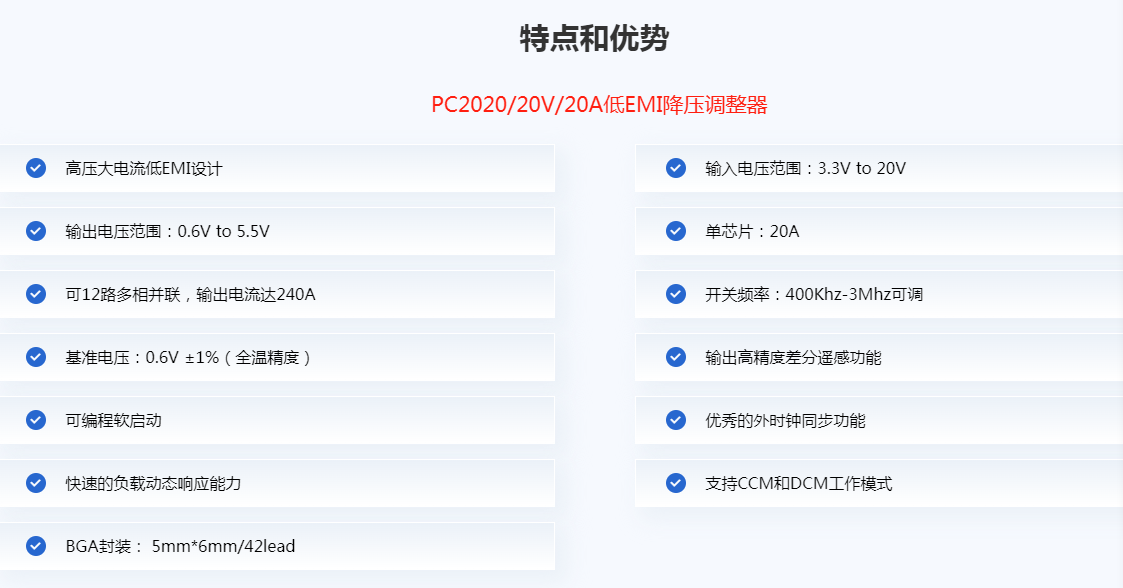

特點:
?低電磁干擾設計
?輸入電壓范圍：3.3V至 20V
?輸出電壓范圍：0.6V至 5.5V
?差分輸出遠程檢測
?可調頻率：400kHz至 3MHz
?多相操作：最多 12相
?輸出跟蹤和軟啟動
?參考精度：0.6V±1%范圍內隨溫度變化
?電流模式操作，具有優異的線路和負載瞬態響應
?準確的 1.2V使能引腳閾值
?支持強制連續/斷續模式
? 42球 6mm× 5mm× 1.3mm BGA封裝

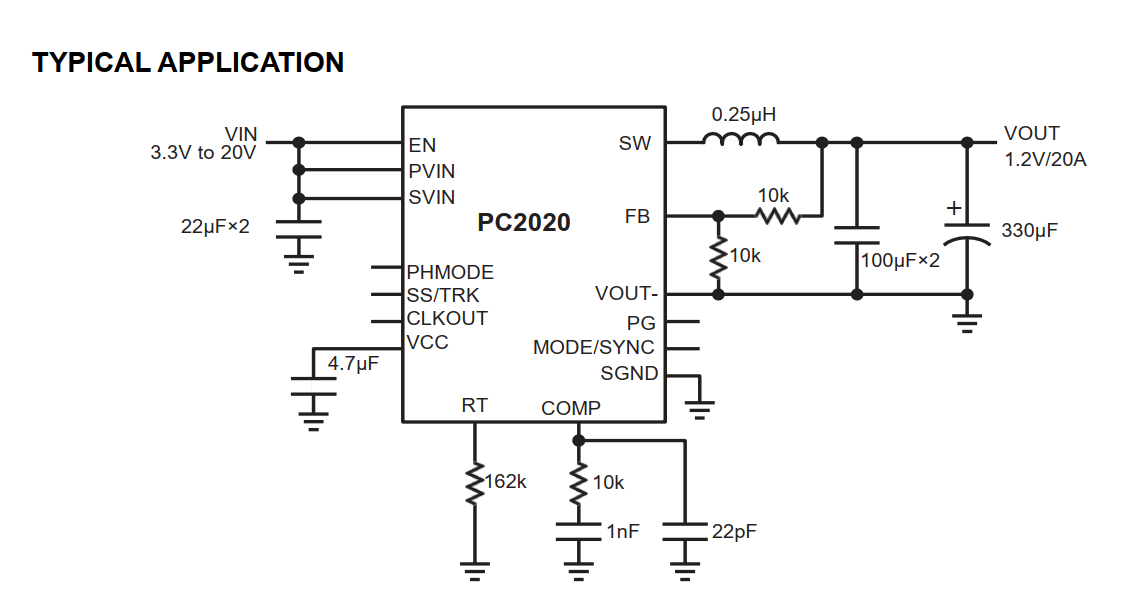

應用:
