LM2590HV系列穩壓器是單片集成電路，可提供所有 降壓（降壓）開關穩壓器的有源功能，能夠驅動具有 出色的線路和負載調節。這些器件提供 3.3V 的固定輸出電壓， 5V 和可調輸出版本。

該系列開關穩壓器與LM2591HV類似，但附加了 監督和控制功能。
*附件：lm2590hv.pdf

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償、改進的線路和負載規格、固定頻率 振蕩器、關斷/軟啟動、輸出錯誤標志和標志延遲。

該LM2590HV的工作開關頻率為 150 kHz，因此允許更小的尺寸 濾波組件比低頻開關穩壓器所需的組件。適用于 標準 7 引腳 TO-220 封裝，具有多種不同的引線彎曲選項，以及 7 引腳 TO-263 表面貼裝封裝。

其他特性包括確保在所有條件下輸出電壓容差±4% 輸入電壓和輸出負載條件，振蕩器頻率±15%。外部關機 包括，具有 90 μA 待機電流（典型值）。自我保護功能包括兩個 輸出開關的級電流限制和過溫關斷以實現全面保護 在故障條件下。

特性

• 3.3V、5V和可調輸出版本
• 可調版本輸出電壓范圍，1.2 V 至 57 V ±4% （最大值） 在線路和負載條件下
• 確保 1A 輸出負載電流
• 采用 7 引腳 TO-220 和 TO-263（表面貼裝）封裝
• 輸入電壓范圍高達 60 V
• 150kHz 固定頻率內部振蕩器
• 關斷和軟啟動
• 超出規定錯誤標志
• 錯誤標志延遲
• 低功耗待機模式，I Q ：90 μA（典型值）
• 高效率
• 熱關斷和限流保護

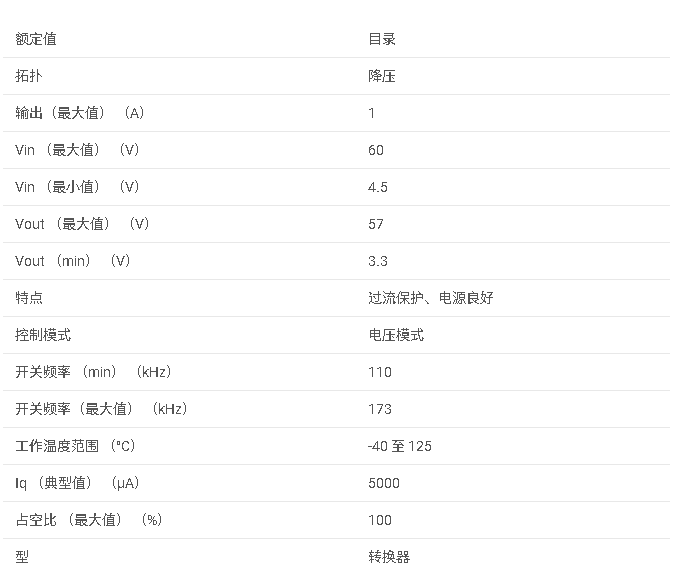

參數

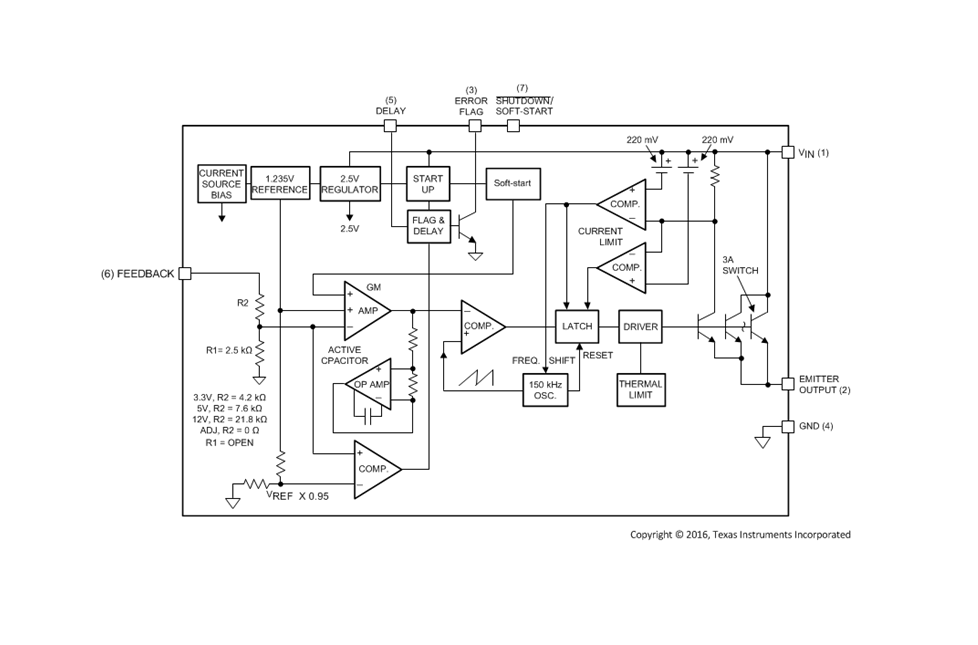

方框圖

?1. 產品概述?
LM2590HV是德州儀器（TI）推出的SIMPLE SWITCHER?系列降壓型開關穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：最高60V，適用于高壓應用場景。
• ?輸出能力?：提供1A持續輸出電流，支持3.3V、5V固定輸出及1.2V~57V可調輸出版本。
• ?效率?：典型效率達82%（5V版本），集成150kHz固定頻率振蕩器。
• ?封裝?：提供7引腳TO-220（直插）和TO-263（表面貼裝）兩種封裝選項。

?2. 關鍵特性?

• ?高精度?：全工況下輸出電壓精度±4%。
• ?保護功能?：
  • 兩級電流限制
  • 過熱關斷
  • 軟啟動（通過外部電容配置）
• ?低功耗?：待機模式靜態電流僅90μA（典型值）。
• ?附加功能?：
  • 錯誤標志輸出（指示輸出電壓異常）
  • 可編程延遲啟動

?3. 典型應用?

• ?基礎電路?：
  • 輸入電容（CIN）需低ESR鋁/鉭電容以抑制瞬態電壓。
  • 輸出電容（COUT）推薦低ESR電解電容（如220μF/25V）。
  • 續流二極管需選用快恢復肖特基二極管（如1N5824）。
• ?反相拓撲?：支持正輸入轉負輸出（如24V輸入轉-5V輸出），需注意啟動電流需求。

?4. 設計要點?

• ?電感選擇?：
  • 連續模式推薦68μH（5V/1A應用），需根據輸入電壓和負載電流調整。
  • 高壓輸入（>40V）時需確保電感能承受峰值電流（如3A）。
• ?布局建議?：
  • 縮短功率路徑走線以降低寄生電感。
  • 反饋電阻（可調版本）需靠近IC放置，遠離電感避免干擾。

?5. 熱管理?

• TO-220封裝需外接散熱器，TO-263封裝依賴PCB銅箔散熱（建議≥2.5 in2 2oz銅層）。
• 高溫環境下需通過增加銅面積或強制風冷降低熱阻。
