技術資訊 I PCB設計過程中盲/埋孔使用

深圳(耀創)電子科技有限公司 ? 2025-07-25 16:16 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

巴掌大的板子里密密麻麻的布線,傳統的通孔像早高峰上的立交橋的“大柱子”杵在那里,走線全憑運氣,繞路、打結、信號互相干仗...改版改到懷疑人生,面積還死活壓不下去,使用Allegro X DesignerPlus的B/B Via,瞬間“格局打開”,布線開掛,效率飛起。

上期我們介紹了如何創建了B/B Via焊盤,本期我們將教會大家如何使用Allegro X Designer Plus自帶功能實現一鍵式B/B Via創建并使用。


應用場景


1.在進行高速PCB布線的時候,使用盲孔將表層的高速信號直接連接到相鄰的內層信號層,減少過孔殘樁的殘留導致信號反射。B/B Via只在需要層“打洞”,大大減少了“信號打架”的機會,板子跑得更快更穩了。

2.B/B Via把連接都“塞”進板子肚子里了,極大的節省布線的空間,板子小了,層數少了,材料費、加工費... 采購和老板嘴都笑歪了。

3.Allegro X DesignerPlus約束管理器加持,提前設好規則:哪些網絡能用盲孔、哪些能用埋孔、層對怎么配... 布線時自動“過濾”合規的孔,根本不怕用錯層! 新手也能少踩坑,老師傅效率翻倍。



運行環境


1、操作系統:Win 11 cadence

2、軟件配置:Allegro X Designer Plus 24.1-2024 S005 [6/2/2025] Windows SPB 64-bit Edition


自動為所選的每一層創建B/B Via



1.使用Auto Define B/B Via快速在一系列蝕刻/導體層中創建盲/埋孔;

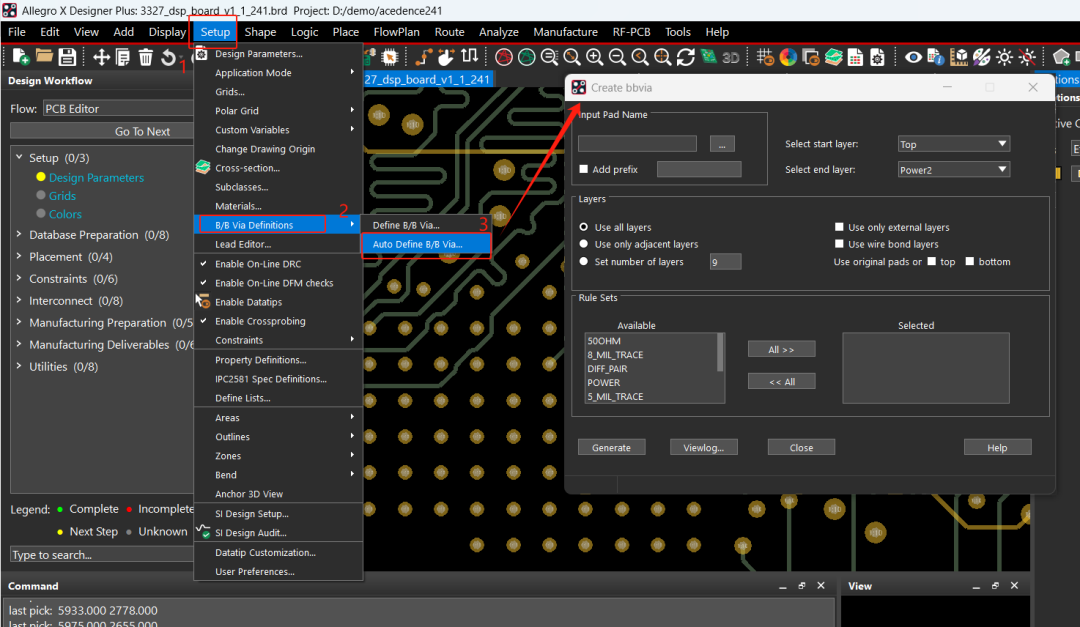

2.點擊菜單欄Setup-B/B Via Definitions-Auto Define B/B Via;

3.Create bbvia:創建B/B Via窗口界面打開。

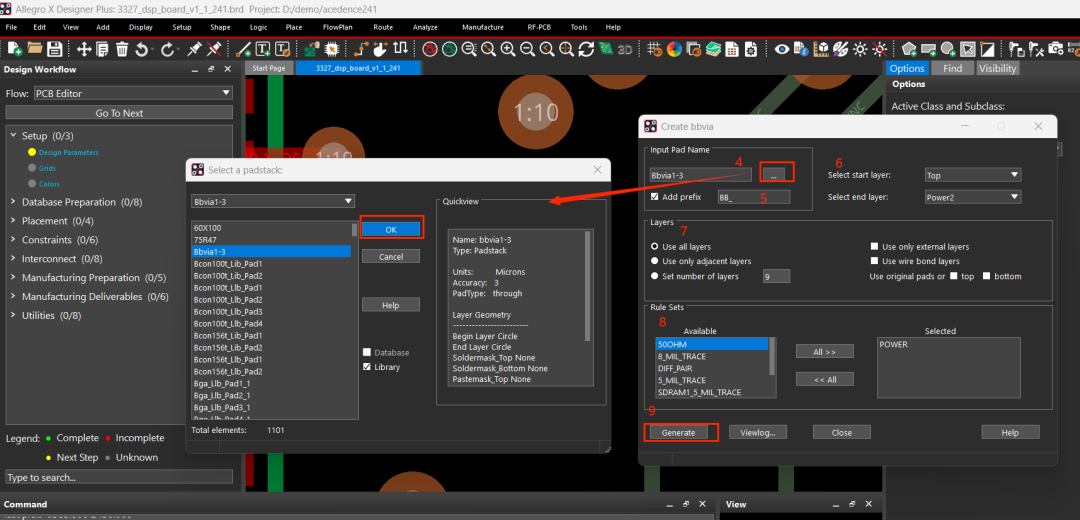

4.Input Pad Name:輸入引腳名稱,右側的...按鈕可從庫中瀏覽進行選擇;

5.可以通過使用“添加前綴”來為創建的孔名稱添加前綴;

6.Select start layer:選擇開始層;Select end layer:選擇結束層;

7.Layers:在選擇的層中對于特定層進行篩選;如需要對每一層均創建“B/B Via”,則需要勾選“Use all layers”;

8.Rule Sets:規則名設置。

9.完成相關設置后,點擊Generate

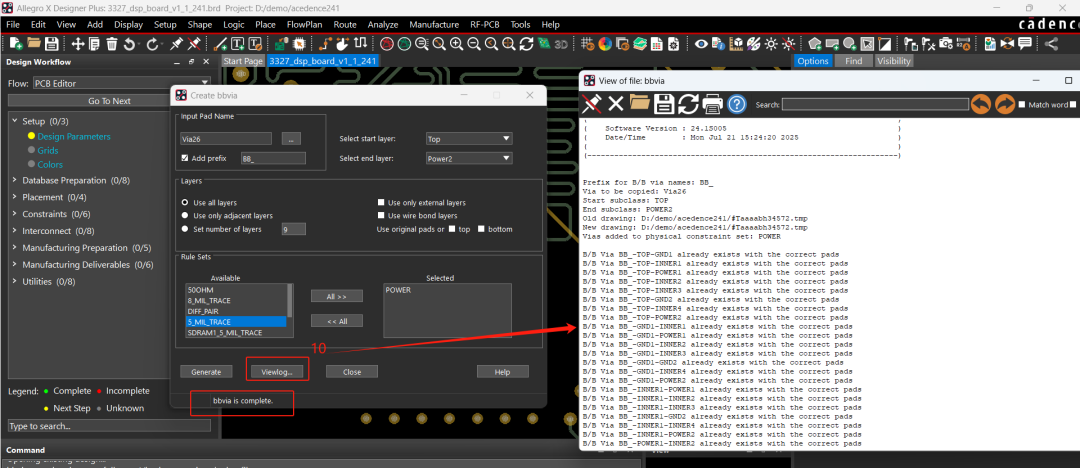

10.Bbvia is complete:B/B Via創建成功,點擊Viewlog查看詳細信息。

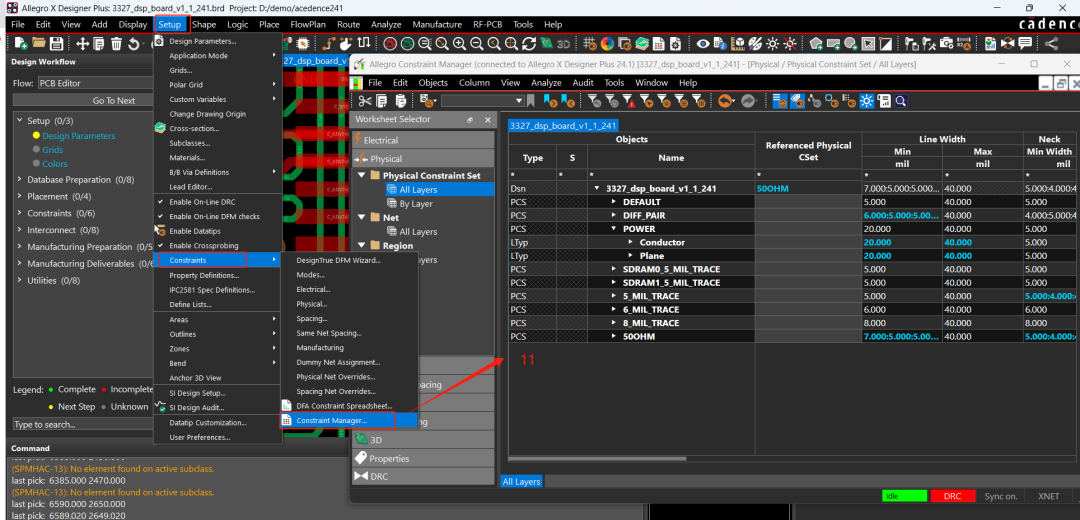

11.在約束管理器中綁定過孔,確保后續布線精準調用所需Via,點擊Setup-Constraints-Constraint Manager,打開規則約束管理器。





12.規則管理器中的Physical下的Physical Constraint Set-All Layers,在POWER欄的Vias列鼠標雙擊可編輯、查看可調用的孔信息。

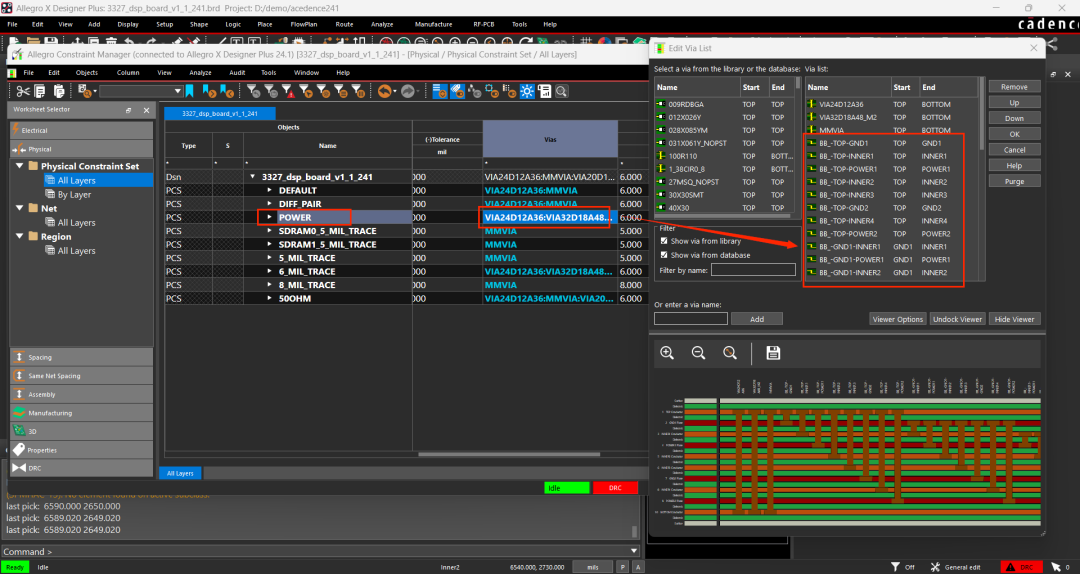

13.在Edit Via List界面下的Via list內,上面我們創建的一系列BB Via自動配置到了PIWER內。




總結

本期主要介紹了在PCB設計中如何成功調用B/B Via孔優化設計,實現“降本、增效、保質量”,閱讀完這篇文章的小伙伴可以自己去試一試這個功能,為己所用提高工作效率。下一期我們將為大家詳細講解規則約束器的應用。
