Texas Instruments DRV2911-Q1全橋PWM輸入壓電驅動器集成了兩個H橋，用于驅動基于壓電的鏡頭蓋系統 (LCS)，絕對最大能力最高可達40V。在保持非常低的導通電阻 (RDS(ON)) 以降低開關損耗的同時，仍可實現這一功能。DRV2911-Q1集成了電源管理LDO (3.3V/30mA) 和降壓轉換器（5.0V至5.7V，≤ 200mA），可用于為超聲波鏡頭清潔 (ULC) 控制器ULC1001等外部電路供電。每個輸出驅動器通道均由以半橋配置的N溝道功率MOSFET組成。兩個獨立的PWM輸入驅動每個半橋。Texas Instruments DRV2911-Q1包括一個30mA、3.3V LDO穩壓器。

數據手冊：*附件：Texas Instruments DRV2911-Q1全橋PWM輸入壓電驅動器數據手冊.pdf

DRV2911-Q1集成了若干保護特性，包括電源欠壓鎖定 (UVLO)、電荷泵欠壓 (CPUV)、過流保護 (OCP)、過熱警告 (OTW) 和過熱關斷 (OTSD)，以保護設備和系統免受故障事件的影響。故障情況由故障引腳指示。故障引腳也可連到控制器（如ULC1001-Q1），通過I^2^C識別故障。

特性

• 符合汽車應用類AEC-Q100標準
  • 溫度等級1 (-40°C ≤ TA ≤ 125°C)
  • 可濕性側翼封裝
• 雙通道半橋驅動器
  • 用于每個半橋控制的PWM輸入
  • 過流保護
  • 支持高達200 kHz的PWM頻率
• 5 V至35 V工作電壓（絕對最大值40 V）
• 高峰值輸出電流處理能力：8 A
• 低MOSFET導通電阻
  • R DS(ON)（高側 + 低側）：95mΩ（ 典型值，TA = 25°C時）
• 低功耗睡眠模式
  • 2.5μA（最大值，VPVDD = 13.5V，TA = 25°C時）
• 支持1.8 V、3.3 V和5 V邏輯輸入
• 內置3.3 V、30 mA LDO穩壓器
• 集成保護功能
  • 電源欠壓鎖定 (UVLO)
  • 電荷泵欠壓 (CPUV)
  • 過流保護 (OCP)
  • 熱預警和關機 (OTW/OTSD)
  • 故障狀態指示引腳 (FAULTZ)

應用

• 汽車熱像儀
• 不帶處理功能的相機模塊
• 物理后視鏡替代品/攝像頭后視鏡系統
• 后置攝像頭
• 環視系統ECU

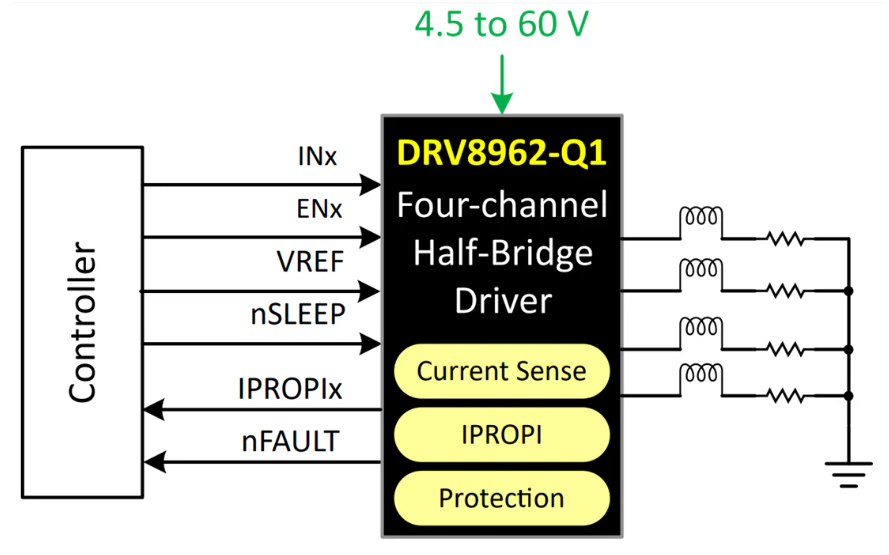

簡化應用
