TPS54610低輸入電壓高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件?；迳习粋€真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54610.pdf

該TPS54610采用耐熱增強型 28 引腳 HTSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊，幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 30mΩ、12A 峰值 MOSFET 開關，可在 6A 連續輸出源電流或灌電流下實現高效率
• 可調輸出電壓低至0.9 V，精度為1.0%
• 寬PWM頻率：固定350 kHz、550 kHz或可調280 kHz至700 kHz
• 可同步至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量

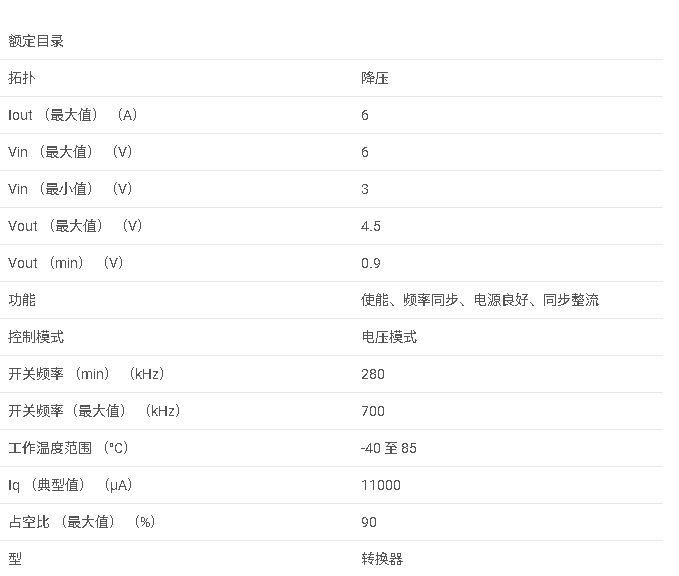

參數

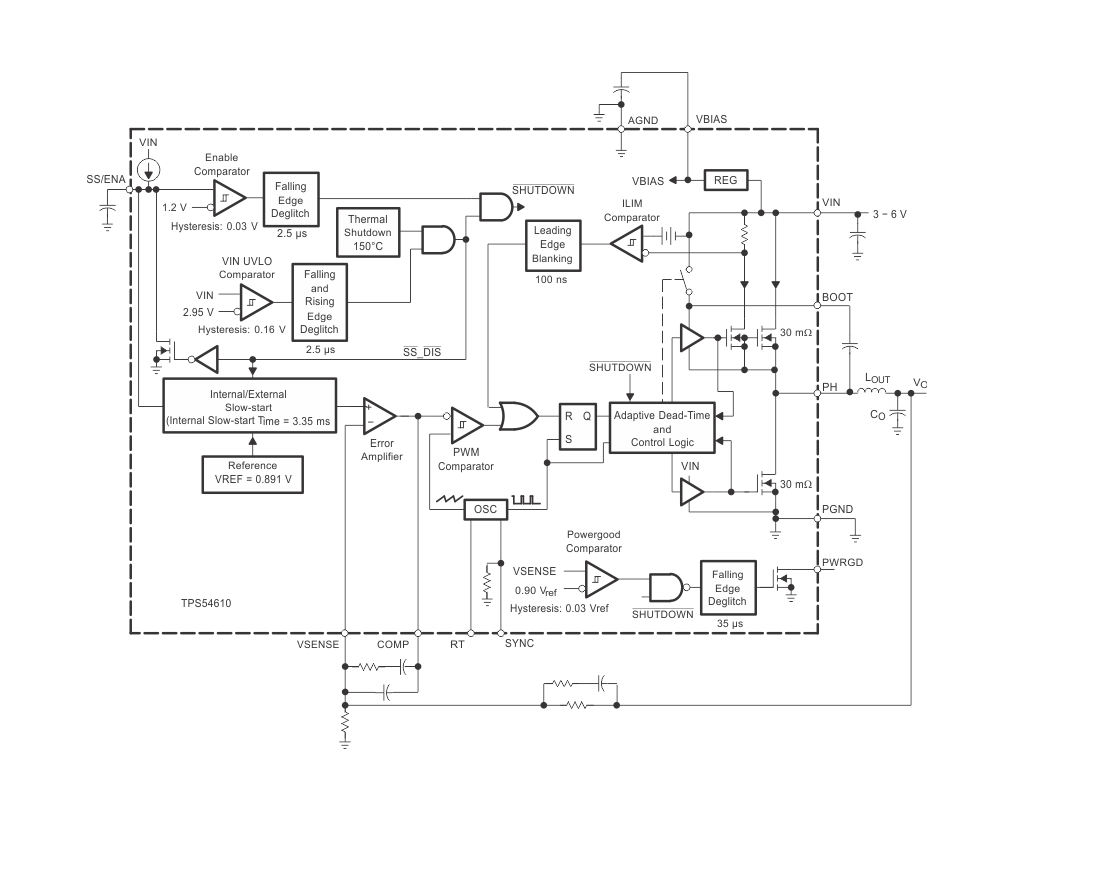

方框圖

?1. 產品概述?
TPS54610是一款3V至6V輸入、6A輸出的高效同步降壓PWM轉換器，集成了所有必要的有源組件，包括：

• ?高性能電壓誤差放大器?：支持靈活的輸出濾波設計（L/C元件選擇）。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓低于3V時啟動。
• ?可調慢啟動電路?：限制浪涌電流。
• ?電源良好（PWRGD）輸出?：用于系統復位、故障指示和電源時序控制。
• ?28引腳HTSSOP（PWP）PowerPAD?封裝?：無需散熱片，節省空間。

?2. 關鍵特性?

• ?高效率?：集成30mΩ MOSFET開關，6A連續輸出電流下效率達95%（典型值）。
• ?精準調節?：輸出電壓可調至0.9V，精度±1%。
• ?寬PWM頻率范圍?：固定350kHz/550kHz或可調280kHz-700kHz，支持外部同步至700kHz。
• ?保護功能?：峰值電流限制、熱關斷及集成解決方案減少PCB面積。

?3. 應用場景?

• 低壓高密度分布式電源系統
• FPGA、DSP、ASIC和微處理器的負載點穩壓
• 寬帶、網絡和光通信基礎設施
• 便攜式計算設備（如筆記本）

?4. 功能模塊詳解?

• ?UVLO電路?：輸入電壓低于2.8V時關閉，2.95V時啟動，帶0.16V遲滯。
• ? 慢啟動/使能（SS/ENA） ?：支持外部電容延長啟動時間，公式：啟動延遲（td）= C(SS)×1.2V/5mA。
• ?VBIAS穩壓器?：提供2.7V穩定內部供電，需外接低ESR陶瓷電容。
• ?振蕩器配置?：通過RT引腳電阻或SYNC引腳同步外部時鐘（330kHz-700kHz）。

?5. 典型應用設計?

• ?輸入濾波?：220μF POSCAP電容+10μF陶瓷電容高頻去耦。
• ?輸出濾波?：4.7μH電感+470μF低ESR電容（4V POSCAP）。
• ?反饋補償?：Type 3拓撲優化瞬態響應（如R3=3.74kΩ, C6=8.2nF）。

?6. 熱管理與布局建議?

• ?散熱設計?：PowerPAD?需焊接至PCB，推薦3英寸×3英寸1oz銅層，12個散熱過孔（8×0.013英寸+4×0.018英寸）。
• ?關鍵布局?：
  • 輸入電容靠近VIN/PGND引腳，減小環路面積。
  • 分離模擬/功率地，單點連接。
  • BOOT電容緊鄰PH/BOOT引腳。

?7. 性能曲線?

• 效率：5V輸入時，3.3V輸出效率達90%（6A負載）。
• 負載調整率：±0.2%（0A-6A）。
• 環路響應：25kHz帶寬，相位裕度>45°。

?8. 封裝與訂購信息?

• ?封裝?：HTSSOP-28（PWP），尺寸9.7mm×6.4mm。
• ?工作溫度?：-40°C至85°C。
• ?環保認證?：RoHS兼容，符合JEDEC Level-2 MSL標準。

?9. 支持資源?

• 設計工具：TI SWIFT? Designer軟件。
• 文檔更新：通過TI官網訂閱產品變更通知。

該文檔為設計人員提供了從選型到布局的完整指導，適用于高密度、高效率電源解決方案開發。
