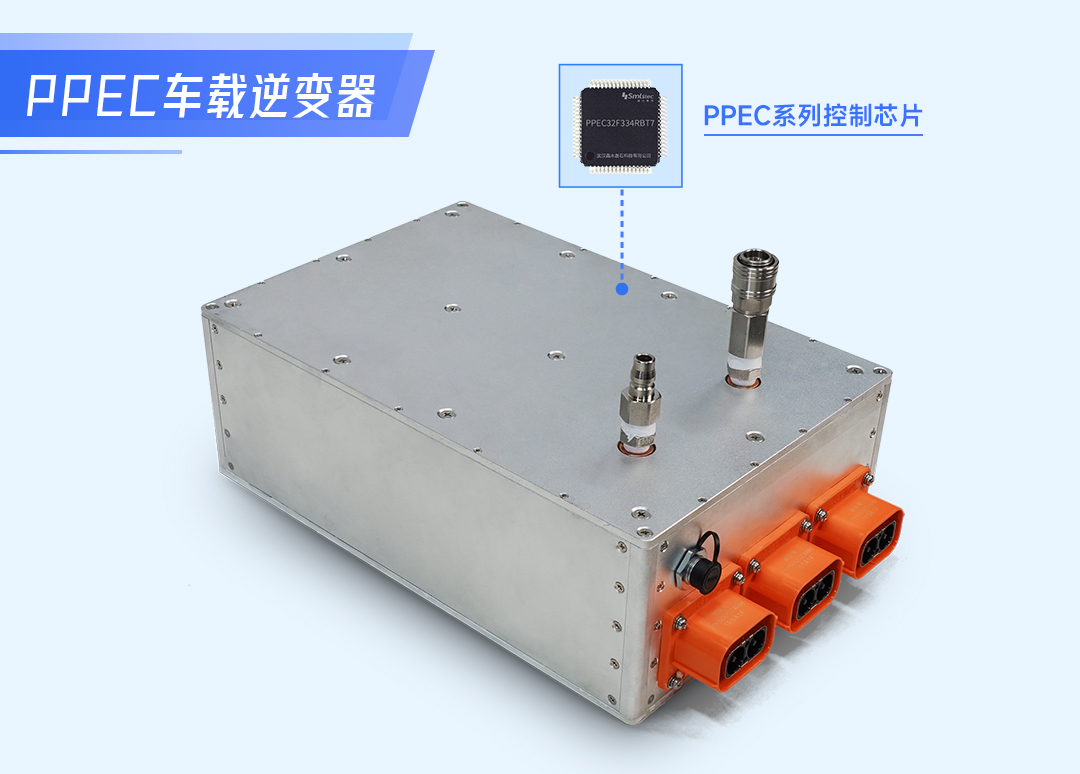

一、PPEC 車載逆變器

PPEC10kW 純正弦波車載逆變器方案基于 PPEC32F334RBT7 多拓撲通用型 ARM 芯片，采用 LLC+INV 拓撲級聯結構，支持離網恒壓工作模式，具備軟啟動、預充電、保護和故障自恢復等功能。

LLC 諧振變換器拓撲具有高效率和軟開關特性，單相逆變拓撲可將直流電轉換為符合要求的交流電，兩者級聯結構可用于高工作效率、高功率密度、高可靠性的電源設計，尤其適用于車載逆變器電源。

二、方案特點

▍快速交付：繼承 PPEC 控制芯片免代碼開發優勢，短周期快速交付。

▍高轉換效率：滿載工作效率高于95%。

▍體積小：輕量化設計，便于安裝和布局。

▍高穩定性：全液冷降溫，可長時間 110% 過載運行。

▍高可靠性：純正弦波輸出，全數字控制，支持 CAN 通信。

▍保護功能完善：具備全面的保護機制和故障識別與指示功能。

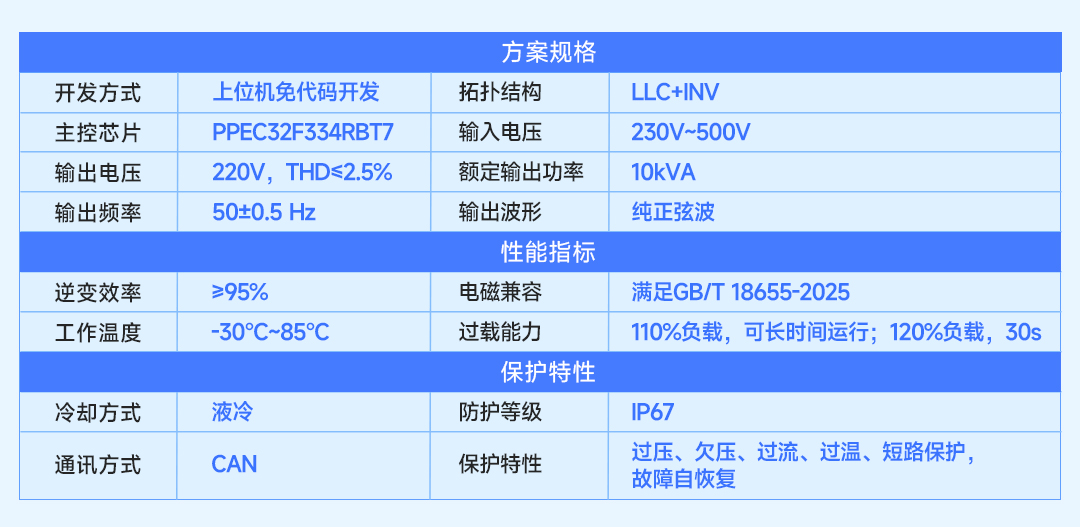

三、規格參數

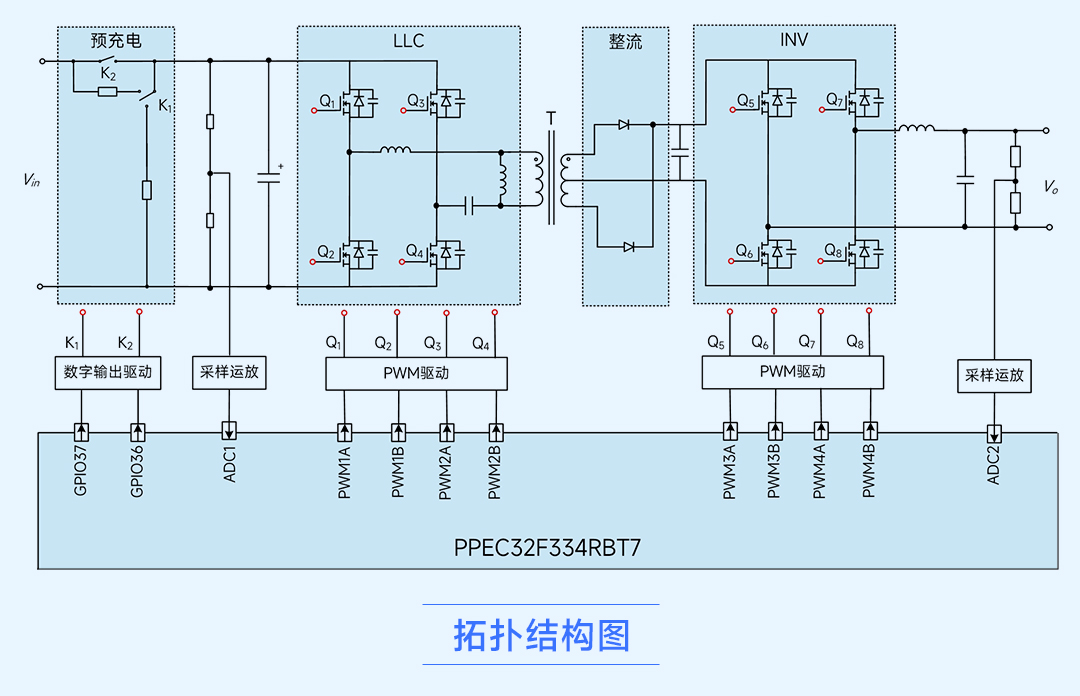

四、拓撲結構及功能

支持功能：

? 預充電電路控制，緩解上電沖擊。

? 拓撲控制算法穩定，靈活可配置。

? 故障保護閾值、自恢復功能可配置。

?支持開環、恒壓工作模式。

? 可配置軟啟動，提高系統穩定性。

? 采樣校正功能簡單易用。

五、核心功能

拓撲結構：前級采用 LLC 拓撲實現高效能量轉換與穩定的直流母線輸出；后級采用單相逆變拓撲將直流電轉換為符合要求的交流電。

控制功能：控制電路負責 PWM 控制，調節占空比、頻率等參數控制輸出，還具備軟啟動功能，防止啟動沖擊。

保護功能：具備多重保護機制，實時監測電源狀態，確保電源可靠運行。

六、軟件方案

1、控制策略

系統對前級 LLC 諧振變換器進行開環定頻控制，實現高效穩定的直流電壓輸出；后級單相逆變拓撲采用閉環PR控制策略，將直流電轉換為交流電，滿足負載需求。

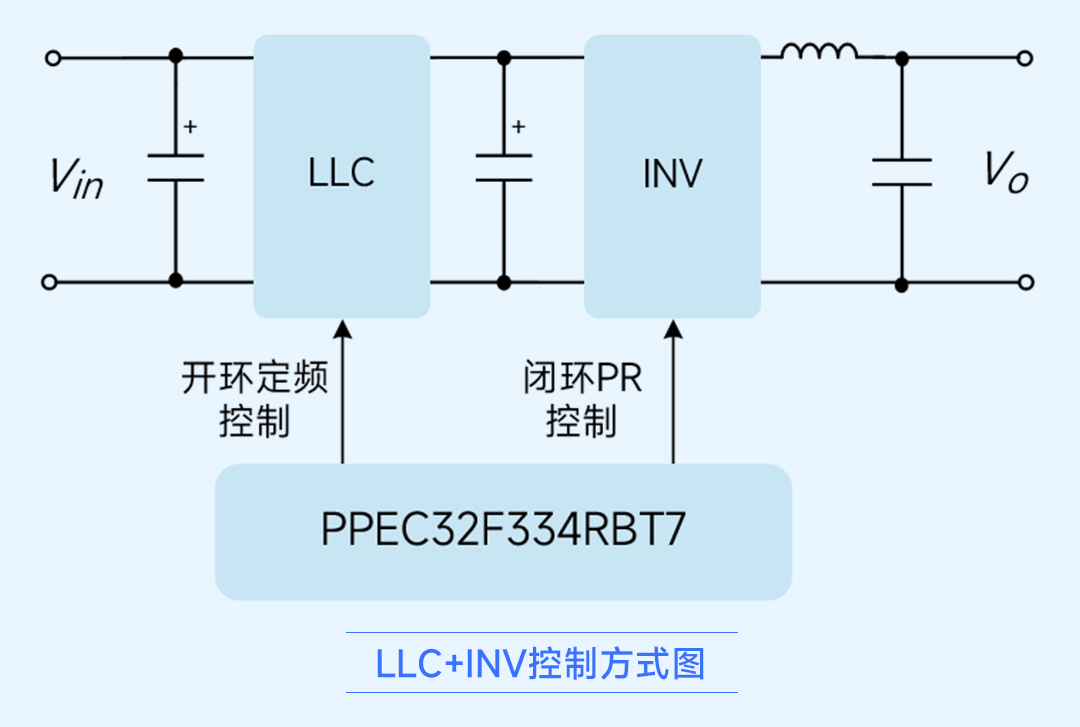

系統控制方式如圖所示：

控制方案優勢：具有寬輸入范圍，結合了 LLC 的高效率和逆變拓撲的靈活性，實現了高效能量轉換與穩定輸出，同時具備良好的動態響應和適應性。

2、系統流程

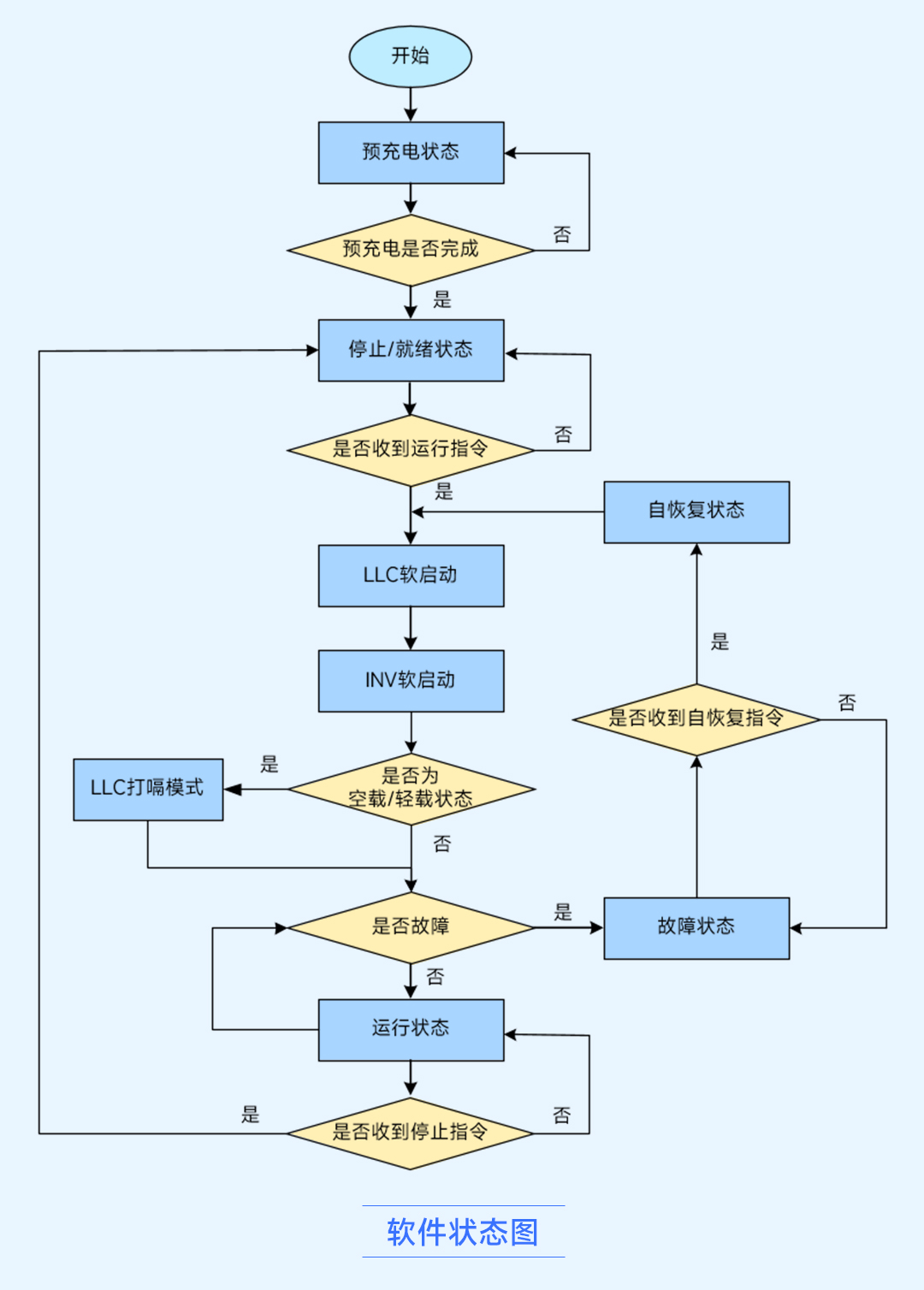

軟件包含“預充電”、“停止/就緒”、“軟起動”、“運行”、“故障”以及“自恢復”幾種狀態，具體狀態流程如圖。

?裝置上電后將進入“預充電”狀態，預充電電路與控制過程。預充電完成后，等待指令。

? 在收到“運行”指令后進入“軟啟動”狀態，按照設定控制策略進行 LLC 軟啟動及 INV 軟啟動控制。

? 軟啟動完成后需進行負載判斷，若為“重載”則直接進入下一狀態，若為“輕載/空載”則進入“LLC 打嗝模式”。

? 軟啟動過程中還需要進行故障判斷，若無故障則進入“運行”狀態。在“運行”狀態時，仍需進行故障判斷。

? 收到“停止”指令后裝置將回到等待指令狀態。

? 裝置進入“故障”狀態后將停止 PWM 輸出。若需要進行自恢復，則進入自恢復流程，否則保持“故障”狀態。

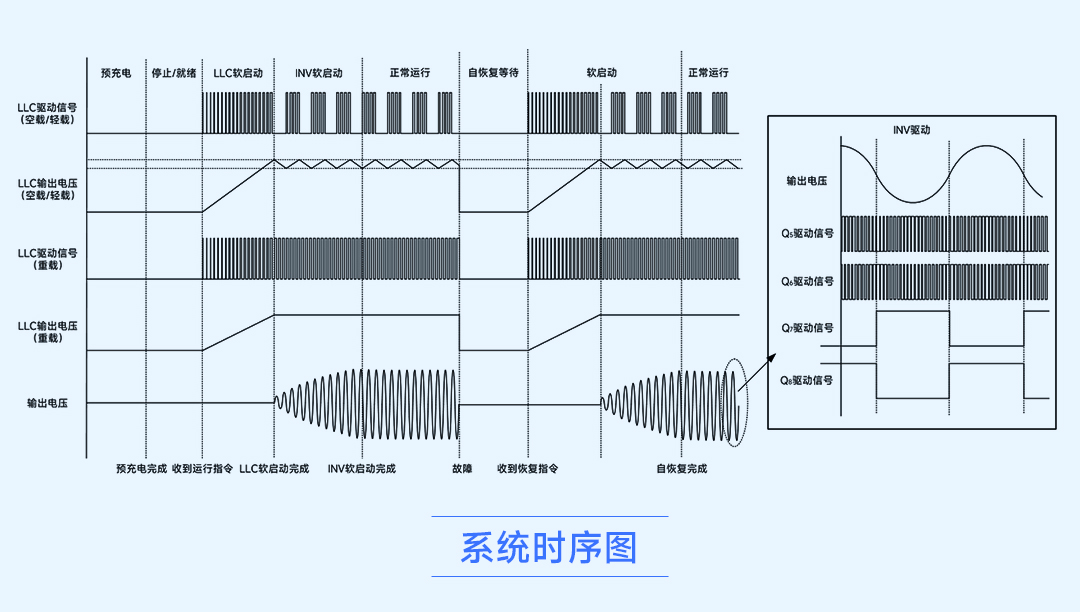

系統時序如圖所示：

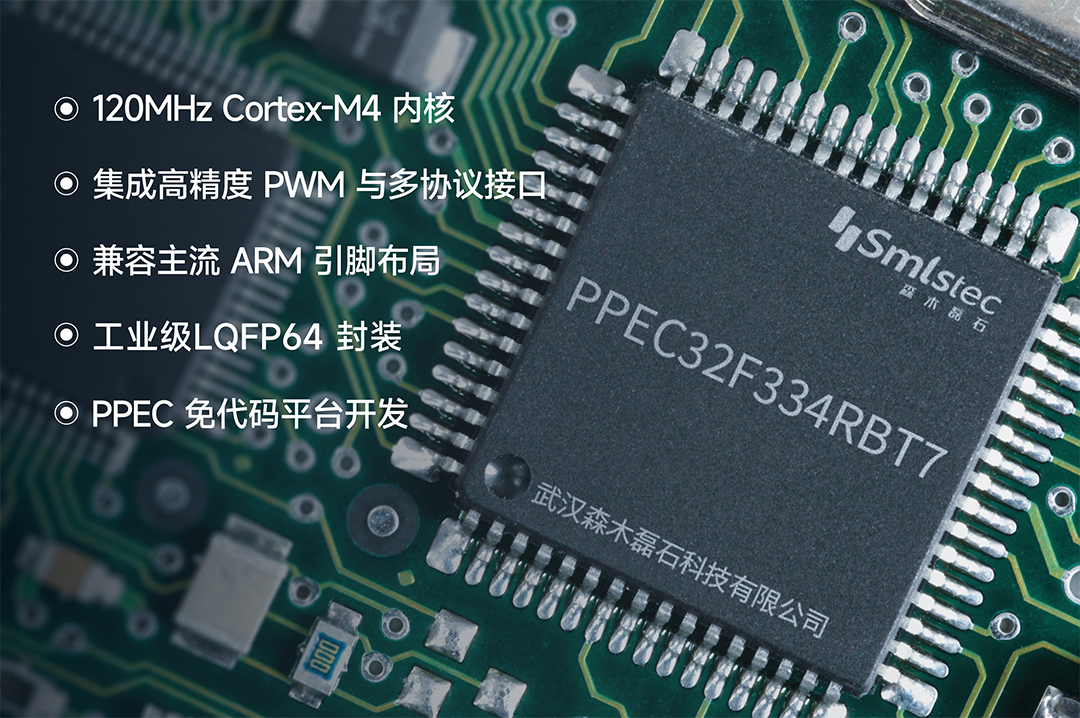

七、主控芯片：PPEC32F334RBT7

PPEC32F334RBT7是森木磊石最新推出的圖形化編程數字電源專用 ARM Cortex-M4 MCU，以全面圖形化零代碼編程為電源開發賦能，有效解決了傳統電源開發中代碼復雜、調試周期長、技術門檻高等痛點，可廣泛應用于AC/DC、DC/DC、DC/AC類型的數字電源。

該芯片基于120MHz主頻Cortex-M4內核，集成高精度 PWM、多協議通信接口等豐富資源，兼容主流 ARM 芯片引腳布局。配套自研 PPEC Workbench 免代碼開發平臺，支持可視化芯片配置與圖形化邏輯編程，內置豐富的功能模塊組件及各種拓撲工程模板，用戶既可快速調用預設方案，亦可自定義功能參數。

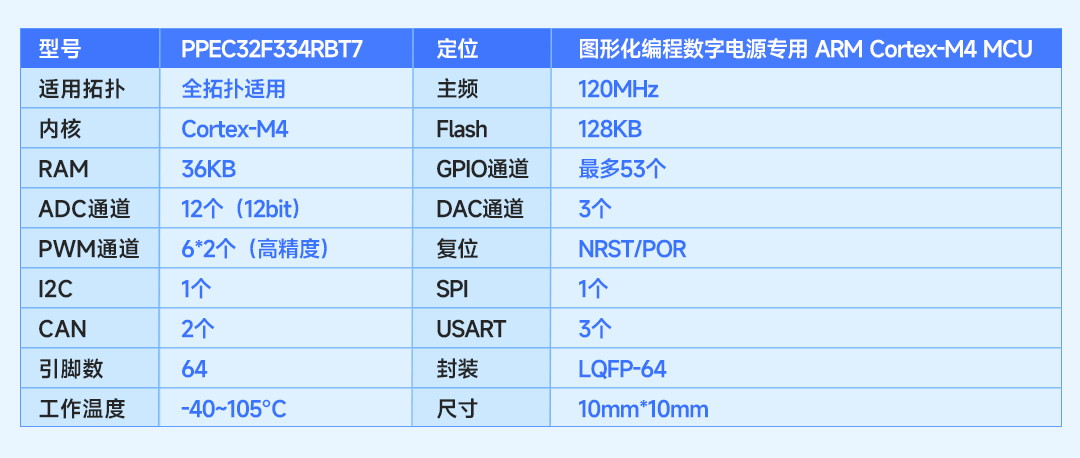

芯片核心特性

*更多詳細芯片信息，咨詢客服獲取

咨詢通道：進入森木磊石官網，在線留言咨詢，我們會有專業工程師與您對接。
