風力發電作為清潔能源的重要組成部分，近年來在全球范圍內迅猛發展。風電場通常建于高海拔、空曠地帶，如山地、海上、草原等，這些區域雷電活動頻繁，極易遭受雷擊。為了保障風電系統中關鍵設備（風機、變流器、箱變、通訊模塊等）的安全運行，防雷浪涌保護成為不可或缺的一環。

地凱科技風電智能防雷浪涌保護器（Smart SPD for Wind Power）不僅具有傳統SPD的限壓功能，還集成了遠程監測、狀態反饋、通訊聯動等智能功能，適應現代智能風電場的需求。

二、風電智能防雷浪涌保護器的工作原理

1. 基礎原理：浪涌限制

智能防雷浪涌保護器的核心工作機制與傳統SPD一致，其主要功能是限制瞬時過電壓，將雷擊、電網開關操作或其他源引起的浪涌電壓限制在設備可承受范圍內。其內部包含：

壓敏電阻（MOV）：通過其非線性特性在浪涌發生時迅速導通，抑制電壓尖峰。

氣體放電管（GDT）或放電間隙：用于泄放大電流，提供更高的通流能力。

退耦電路：防止正常工作電流進入SPD內部并引起誤動作。

2. 智能功能集成原理

風電智能SPD不僅進行浪涌泄放，還集成以下智能功能：

狀態監測模塊：實時監控SPD內部核心元件（MOV等）的健康狀態。

溫升與過熱保護：當SPD溫升超過設定值時啟動熔斷或脫扣機制。

雷擊計數器功能：記錄雷擊次數、能量等級，用于評估防雷系統老化程度。

通訊模塊（RS485、MODBUS）：通過遠程通信接口上傳狀態數據，實現智能化監測與報警。

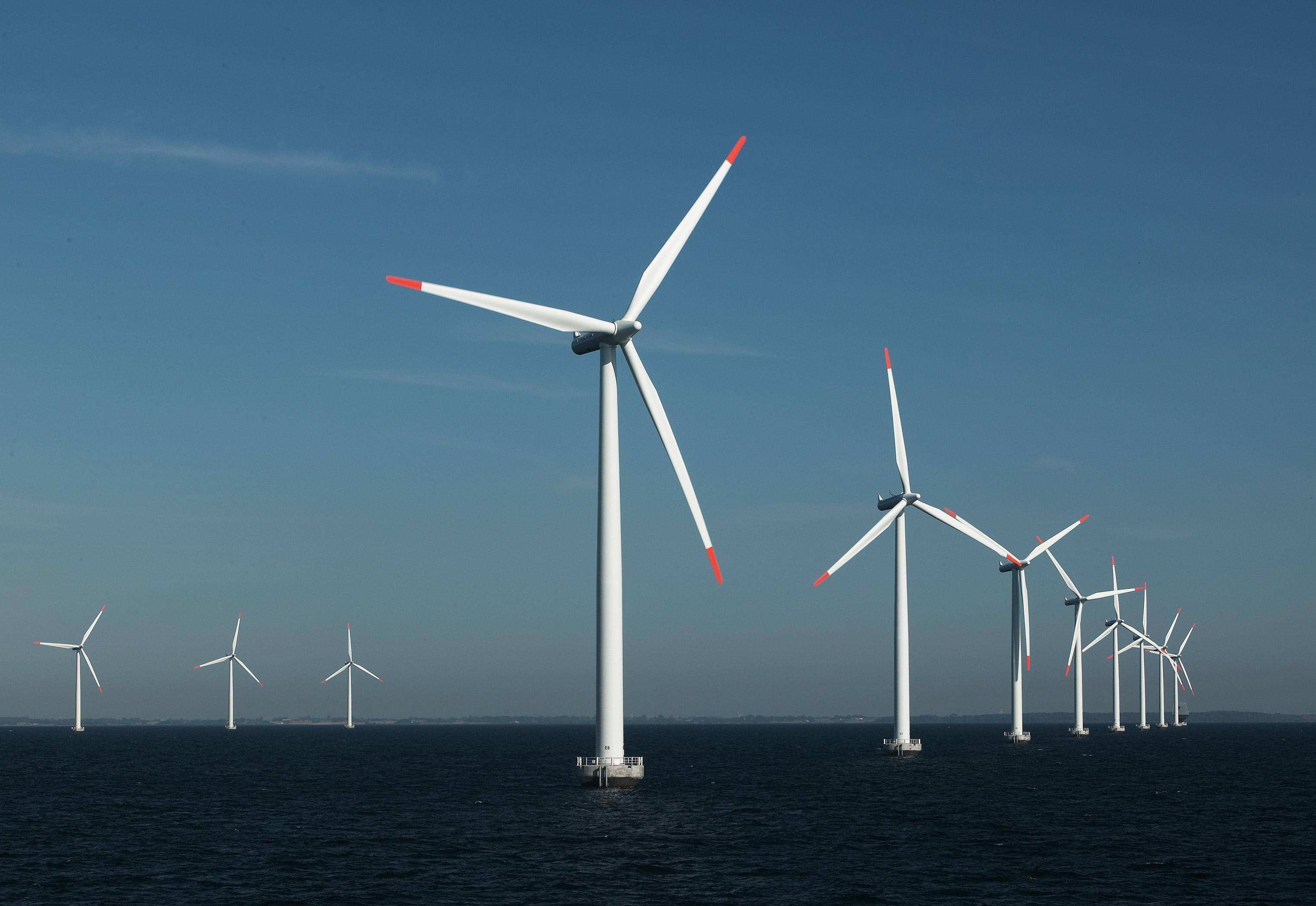

風電智能防雷浪涌保護器,風電智能防雷系統 風電智能防雷浪涌保護器,風電智能防雷系統 風電智能防雷浪涌保護器,風電智能防雷系統

三、風電系統的雷電風險分析

1. 風電系統易受雷擊部位

風機葉片：直擊雷、高空感應雷，安裝接閃器、下引線

發電機與變流器：電磁感應、浪涌過電壓 安裝浪涌保護器

控制系統/PLC：信號線感應、電涌侵入，安裝信號防雷器

通訊光纜口：感應雷/回流雷，光電隔離防護

變壓器/箱變：傳導型雷擊，安裝I級電源SPD

2. 風電場雷擊類型

直擊雷：尤其在風機塔筒頂部最為常見。

感應雷：雷電流在周邊地網感應形成浪涌。

反擊雷：接地不良導致雷電電位反擊上行。

開關操作過電壓：高壓系統中操作設備產生。

四、地凱科技風電智能防雷浪涌保護器的行業應用解決方案

1. 風機艙內部防雷浪涌解決方案

防護對象：

變流器（Converter）

控制單元（PLC）

通訊模塊（SCADA）

解決方案設計：

三相AC進線口：I+II級組合型SPD，Uc=800V, Iimp=25kA/相 安裝于進線開關柜或端子前

24V/48V控制電源：DC電源SPD，Uc=75V, Imax=10kA，安裝在控制電源接入端

通訊信號線（RS485）：信號SPD，In=5kA, Up≤20V, 響應≤25ns，近設備端安裝，雙口串聯接入

CAN/Modbus接口：模擬信號SPD，420mA或010V，In=5kA，保持地線良好連接

選型建議：

所有SPD需具備遙信接點（1常開+1常閉）輸出。

建議使用集成雷擊計數、故障遠程監測功能的智能SPD。

所有設備外殼與機艙金屬結構必須可靠等電位連接。

2. 塔筒中段與底部SPD部署方案

需求：

傳輸電源與信號纜通過塔筒傳輸，受感應雷風險大。

對電纜兩端需設置SPD。

部署建議：

塔筒中段：二級SPD（Uc=800V, Imax=40kA），防護上段傳導下來的感應浪涌

塔底配電箱：I級SPD（Uc=800V, Iimp=25kA），接入主進線電源，做好接地與隔離

光伏通訊/光纜：光口隔離模塊或浪涌限壓器，遠離電源系統，進行電氣隔離

3. 升壓站/箱變防雷浪涌解決方案

需求分析：

升壓站作為電能上送的關鍵節點，需進行分區防護。

解決方案：

35kV進線處，高能SPD，In=60kA, Iimp=25kA/，按GB/T 18802-1安裝隔離器

400V交流出線，II級SPD，In=20kA, Up≤1.5kV，緊貼出線斷路器安裝

控制柜信號線，模擬/數字SPD Up≤20V, In=5kA，采用接插件式接入

遠程通信模塊，網絡二合一SPD，10/100/1000Mbps, In=5kA，帶浪涌+POE保護的模塊

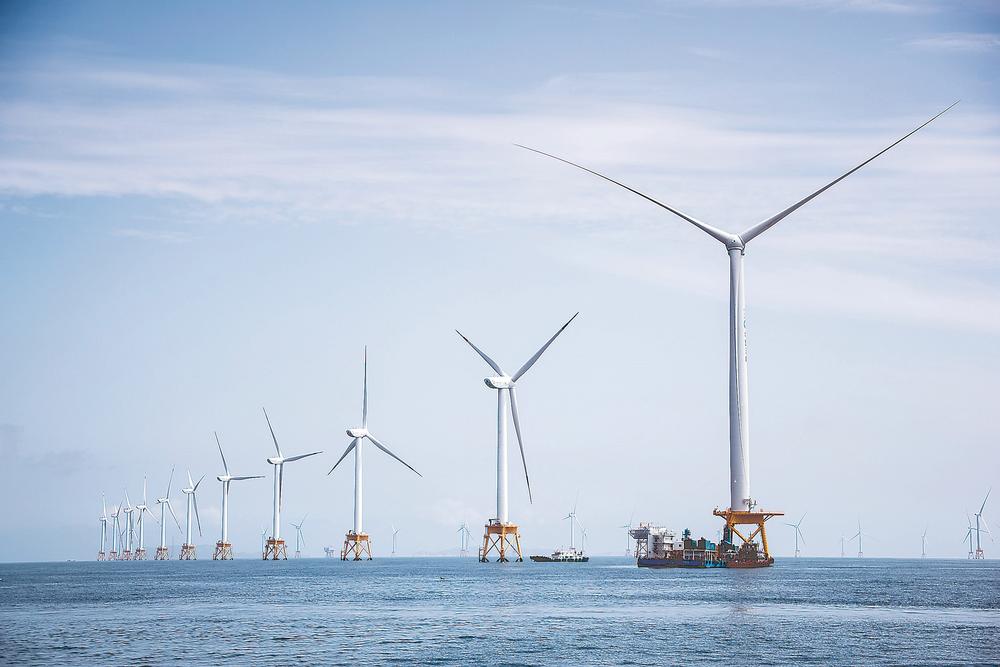

風電智能防雷浪涌保護器,風電智能防雷系統 風電智能防雷浪涌保護器,風電智能防雷系統

五、風電智能SPD部署方法與接地建議

1. SPD安裝步驟簡要

確認系統電壓與SPD匹配：如690VAC、400VAC、48VDC等。

安裝位置：盡量靠近被保護設備端，減少引線長度。

接地方式：SPD接地線必須單獨連接至等電位聯結端子，避免串接其他負載。

斷路保護器配置：每個SPD應配置專用熔斷器或C級斷路器，選型應滿足IEC 61643推薦值。

2. SPD監測模塊布置方式

所有智能SPD均應接入風機SCADA系統或獨立防雷監控系統。

數據采集設備可采用MODBUS RTU協議與中心平臺對接。

遠程數據傳輸建議采用光纖隔離通信鏈路避免感應雷干擾。

六、地凱科技智能SPD在風電領域的優勢

主動監測：實時掌握浪涌保護狀態，提前預警。

減少停機時間：設備故障前及時更換，提升風機可用率。

數據歸檔分析：通過雷擊計數與歷史數據評估雷電活動頻率。

運維智能化：與智能SCADA系統結合，簡化巡檢流程。

遠程集中管理：支持平臺統一運維，降低人力成本。

隨著風電行業進入智能化、無人值守運維的時代，傳統單一防雷保護方式已不能滿足可靠性與高效性的要求。地凱科技風電智能防雷浪涌保護器將防護能力、監測能力與通信能力有機融合，不僅提高了風電場設備的抗雷擊能力，更推動風電系統向更高安全性和智能化方向邁進。在實際應用中，應依據IEC 61400-24、GB/T 18802系列標準對SPD進行合理選型與布防，結合工程特點制定最優部署策略，切實保障風電系統安全高效運行。
