Texas Instruments UCC5710x/UCC5710x-Q1高速低側柵極驅動器是單通道、高性能、低側IGBT/SiC柵極驅動器，適用于PTC加熱器、牽引逆變器、有源放電電路和其他輔助子系統等大功率汽車應用。它提供的保護功能包括欠壓鎖定 (UVLO)、退飽和保護 (DESAT)、故障報告和熱關斷保護。UCC5710x/UCC5710x-Q1的典型峰值驅動強度為 3A，它可以在其輸入端上處理 –5V電壓，從而提高了具有適度接地彈跳的系統的穩健性。輸入端可連接到大多數控制器輸出端，以實現最大的控制靈活性，并且不受電源電壓的影響。根據不同的引腳配置，UCC5710xB/UCC5710xB-Q1 中提供的寬電壓范圍偏置電源可用于雙極性電壓。UCC5710xB/UCC5710xB-Q1可提供精確的5V輸出。Texas Instruments UCC5710x-Q1器件符合汽車應用類AEC-Q100標準。

數據手冊：*附件：Texas Instruments UCC5710x，UCC5710x-Q1低側柵極驅動器數據手冊.pdf

特性

• 典型3A灌電流，3A拉電流輸出
• DESAT保護，帶可編程延遲
• 發生故障時軟關斷
• 最大VDD 絕對電壓：30V
• 輸入和使能引腳能夠承受高達-5V
• UVLO閾值小，實現偏置靈活性
• 25ns典型傳播延遲
• 具有熱關斷功能的自保護驅動器
• 寬偏置電壓范圍
• 采用5 mm × 4 mm SOIC-8封裝
• 工作結溫范圍：-40 °C至+150 °C

應用

• HEV/EV PTC加熱器
• 牽引逆變器
• 住宅電動汽車充電器
• 電機驅動器
• HVAC壓縮機

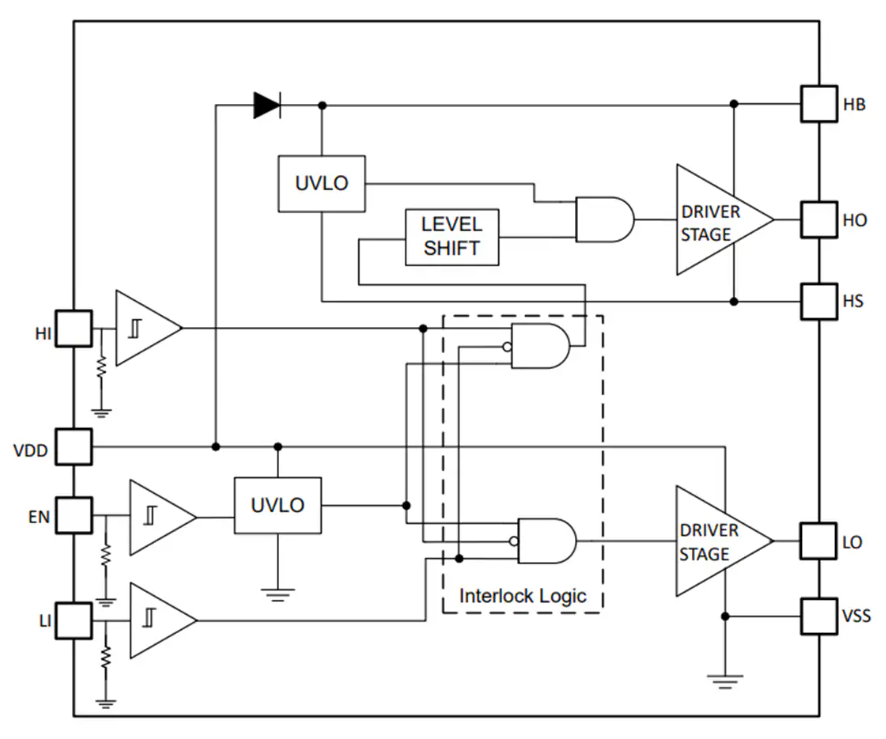

簡化框圖
