新能源并網下的電能質量危機!諧波污染與電壓暫降如何解決?

王孟春 ? 來源:jf_59364107 ? 作者:jf_59364107 ? 2025-07-25 11:15 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

銷售工程師 王鑫杰13524471462

2020年我國提出了“碳達峰、碳中和”的目標,隨著新型電力系統建設高速推進,預期未來高比例電力電子設備會持續接入電網,給電網的電能質量帶來的“污染”愈加嚴重, 成為電力系統未來面臨的新問題 。對此,應提前謀劃,加強管控,研究諧波畸變等關鍵因素對系統的影響及治理措施等,以減小對電能質量及系統安全穩定運行的沖擊

隨著電力電子器件的廣泛應用,變頻器、功率調芍器、直流輸中換流閥風電變流器、,光伏逆變器充電樁LED照明等各類電力電子裝置的規模化應用,電網中諧波運行水平逐漸惡化。


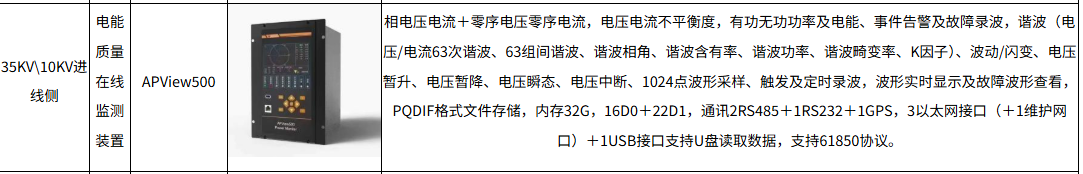

諧波監測與暫態事件監測是電能質量在線監測裝置的兩個重要監測功能。諧波監測支持直觀的柱狀圖和詳盡的表格兩種展示方式,圖1即為其柱狀圖示例。當電網成發生暫升、暫降、短時中斷等暫態事故時,裝置會觸發告警及事件記錄,圖2是電壓暫降的一條事件記錄,里面詳細記錄暫降發生的時間、持續時間、暫降深度及剩余電壓等關鍵信息。此外,裝置還具備暫降源定位功能,利用等效阻抗算法,能夠準確判斷暫降源是來自母線側還是線路側,如圖4展示。在暫態事件發生時,裝置還會記錄相應的波形,圖5是一條電壓暫降的波形,這些波形對于判斷故障類型及原因至關重要。圖6和圖7呈現的容忍度曲線,是裝置根據暫降事故生成的ITIC和SEMI F47曲線,它們直觀地反映了事故對設備的影響程度,為故障分析提供了有力依據。通過這些功能,電能質量在線監測裝置實現了對電力系統的監測和故障分析。


濾波器運行前后的數據圖中,可以清楚的發現:變壓器的電壓、電流波形由畸變嚴重變得平滑,已接近正弦波形。流經變壓器總電流有所下降。各階次諧波均有所下降,特別是5、7、11次含量較大的諧波階次改善尤為明顯。

1)運行電流從1105A降至1068A,降低了37A

2)諧波電流明顯減小,諧波電壓明顯降低。當3臺濾波器全部投人時,5th諧波電流從原先的115A降低至19A;7th諧電流從原先的51A降至11A;11th電流從原先的24A降低至7A。總的諧波電流畸變率從原先的12.4%降低到3.96%;電壓畸變率從原先的2.39%降至1.66%。濾波效果非常明顯。

3諧波電壓電流的降低,使得變壓器、電力電纜上因諧波電壓電流引起的額外損耗大大降低,從而降低了變壓器和電纜的運行溫度,延長了絕緣組件的使用壽命,同時節省了電費。另外,由于諧波引起的變壓器噪音也隨之降低。

4)減少了系統設備因波的存在造成的死機停產或由于控制部分誤動作造成的停機。設備供電的安全性和可靠性大大提高。

總之,設備裝設運行后,濾波狀況達到了預期的效果

3安科瑞APF有源濾波器產品選型

3.1產品特點

(1)DSP+FPGA控制方式,響應時間短,全數字控制算法,運行穩定;

(2)一機多能,既可補諧波,又可兼補無功,可對2~51次諧波進行全補償或特定次諧波進行補償;

(3)具有完善的橋臂過流保護、直流過壓保護、裝置過溫保護功能;

(4)模塊化設計,體積小,安裝便利,方便擴容;

(5)采用7英寸大屏幕彩色觸摸屏以實現參數設置和控制,使用方便,易于操作和維護;

(6)輸出端加裝濾波裝置,降低高頻紋波對電力系統的影響;

(7)多機并聯,達到較高的電流輸出等級;

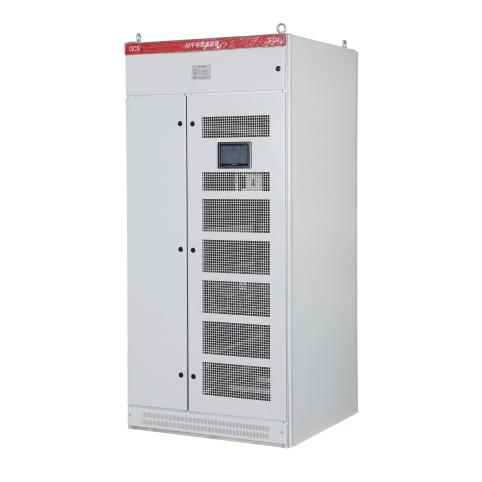

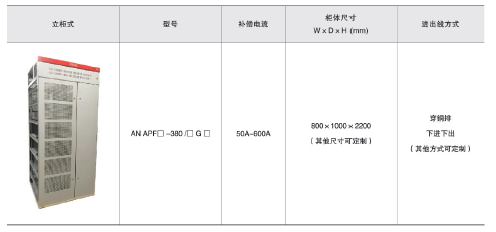

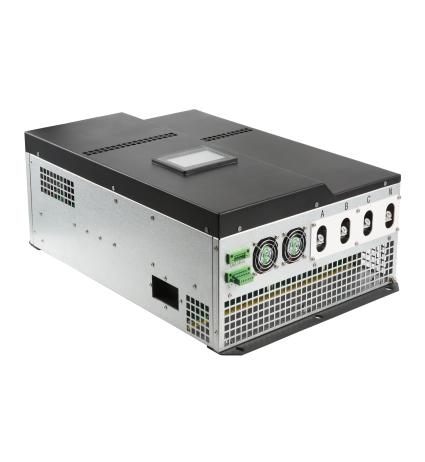

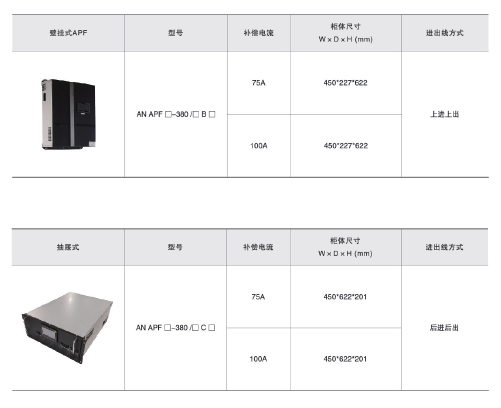

3.4產品實物展示


審核編輯 黃宇
