隨著汽車的智能化，電動汽車、無人駕駛快速發展，以及汽車高級駕駛輔助系統需求的增加，傳統CAN在傳輸速率及帶寬等方面顯得越來越力不從新。CAN FD（Controller Area Network Flexible Data-Rate）是傳統CAN協議的升級版，憑借其高帶寬（最高12 Mbps）和大數據負載（每幀64字節）特性，在多個領域逐步取代傳統CAN總線。

01

CAN FD 接口靜電保護方案

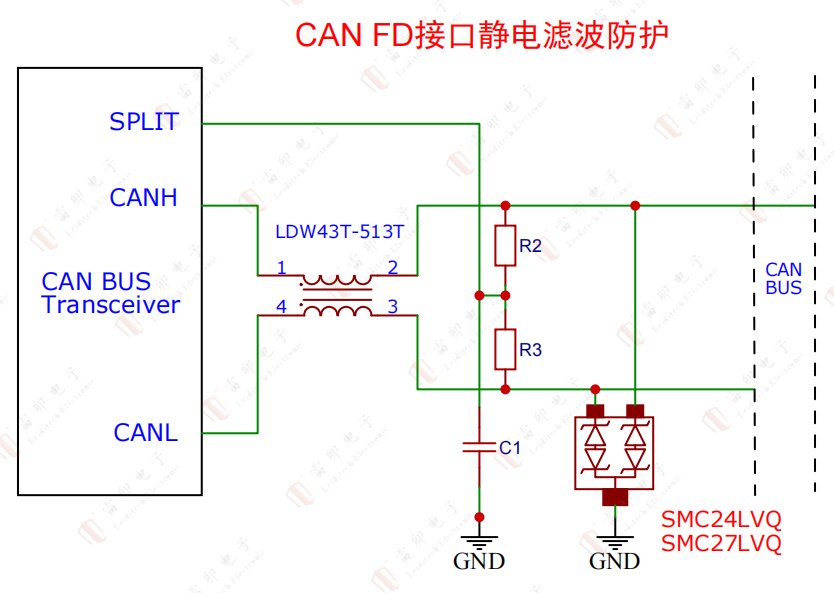

CAN FD接口需要有效的保護方案，以防止靜電放電（ESD）和浪涌干擾，確保通信的可靠性和穩定性。外部保護電路在CAN FD總線連接器上安裝ESD保護二極管，ESD電路可應用于CANH和CANL線路，以保護兩條CANFD總線線路免受ESD及其他瞬變現象造成的損壞，并保證信號完整性。另外選擇合適的工作電壓以確保在不同環境下的穩健性。上海雷卯CAN FD保護方案圖如下：

上圖方案應用上海雷卯SMC24LVQ和SMC27LVQ做保護，之所以有兩種選擇，客戶根據工作電壓選擇使用。

02

國產替代

上海雷卯推出的SMC24LVQ和SMC27LVQ完全可以分別替代TI的ESD2CANFD24和Nexperia的PESD2CANFD27V-T兩款CAN FD靜電保護二極管。參數對比表如下：

雷卯SMC24LVQ與TI的ESD2CANFD24參數對比：

雷卯SMC27LVQ與Nexperia的PESD2CANFD27V-T參數對比：

判斷ESD二極管是否可以替代建議關注這幾點：

1、VRWM是否接近

2、抗靜電能力是否接近；

3、VBR是否接近；

4、IPP是否接近 ；

5、CJ是否接近。

對比表格以上參數比較接近，有些參數雷卯品牌更優，比如SMC27LVQ，IPP 3.5A大于PESD2CANFD27V-T的2.5A，并且VC更低 ， 抗靜電能力30KV更強。

03

應用領域

1、汽車電子

動態照明系統：通過CAN FD Light協議控制多像素OLED車燈，實現復雜動畫與調光效果（如尾燈、轉向燈。
智能駕駛與電動化：用于傳輸ADAS傳感器（雷達、攝像頭）、電池管理系統（BMS）數據及車載診斷（OBD）。

2、工業自動化

多設備協同控制：如工業機器人、PLC與CNC機床間的高精度指令傳輸。CAN FD轉UART協議，實現實時數據交換，降低系統延遲。

能源管理：在新能源儲能項目中，通過CAN FD接口連接電池包，以5 Mbps速率采集多節點數據，配合HyperRAM緩存提升處理效率。

3、新興智能載具

無人運輸系統：安捷科CAN FD方案結合GNSS定位與慣性導航，確保物流AGV在隧道等弱信號環境下的可靠通信。

總之，CAN FD在汽車照明、自動駕駛、工業互聯及飛行載具中加速滲透，我們的防護關鍵選擇低電容（<6pF為優）、高ESD等級（>±15kV） 的保護器件為最優保護。
