Texas Instruments LM51772四開關降壓-升壓控制器可在輸入電壓高于、等于或低于調整后的輸出電壓時提供穩壓輸出電壓。在省電模式下，該器件可在整個輸出工作范圍內實現極高的效率。LM51772以固定的開關頻率運行，可通過RT/SYNC引腳進行設置。在強制PWM模式中，開關頻率在降壓、升壓和降壓-升壓運行期間保持不變。外部補償引腳可為不同應用提供非常快的瞬態響應。該器件在整個工作模式下保持較小的模式轉換紋波。輸出電壓和器件配置可通過集成的I^2^C接口進行動態編程。集成和可選的高壓側電流傳感器具有精確的輸出或輸入電流限制。Texas Instruments LM51772的平均電流限值也可通過I^2^C接口進行配置。

數據手冊：*附件：Texas Instruments LM51772四開關降壓-升壓控制器數據手冊.pdf

特性

• 輸入范圍從0V (V~(BIAS)~ ≥ 3.5V)到55V
• 輸出電壓：1V至55V
• 通過I^2^C動態編程V o ，范圍為：
  • 在20mV單調步幅下，輸出電壓從3.3V至高達48V
  • 在10mV單調步驟下，輸出電壓從1V至高達24V
• 峰值電流調節控制
• 整體工作模式的電壓過渡紋波小
• 動態輸出電壓跟蹤（數字PWM跟蹤輸入、模擬跟蹤輸入）
  • 通過I^2^C接口編程
• 關斷靜態電流：3μA
• 工作靜態電流：60μA
• 用于外部FET控制的DRV引腳
• 在輕負載和高負載條件下選擇高效運行模式
  • 省電模式（突發/μSleep）
  • 自動/可編程傳導模式
• 集成式高壓電源LDO
• 輔助高壓LDO/基準電壓
• 集成全橋柵極驅動
  • 峰值電流能力：2A
  • 自舉過壓和欠壓保護
  • 集成式自舉二極管
• 與工作模式（升壓、降壓-升壓、降壓）無關的固定頻率
  • 可選擇強制PWM模式
  • 開關頻率：從100kHz到2.2MHz
  • 外部時鐘同步和時鐘輸出
• 可選擇擴頻操作
• 平均輸入或輸出電流傳感器
  • 可按50mA (500μV) 的階躍從0.5A (5mV) 編程到 7A (70mV)
  • ISET引腳可選
• I^2^C接口監測數據讀取

應用

• USB Type-C?電源傳輸（擴展塢、電腦顯示器、臺式電腦）
• 無線充電
• 工業PC/強固型PC
• 備用電池裝置
• 商用直流/直流轉換器
• 航空電子設備/潛艇聲吶
• 非公路車輛

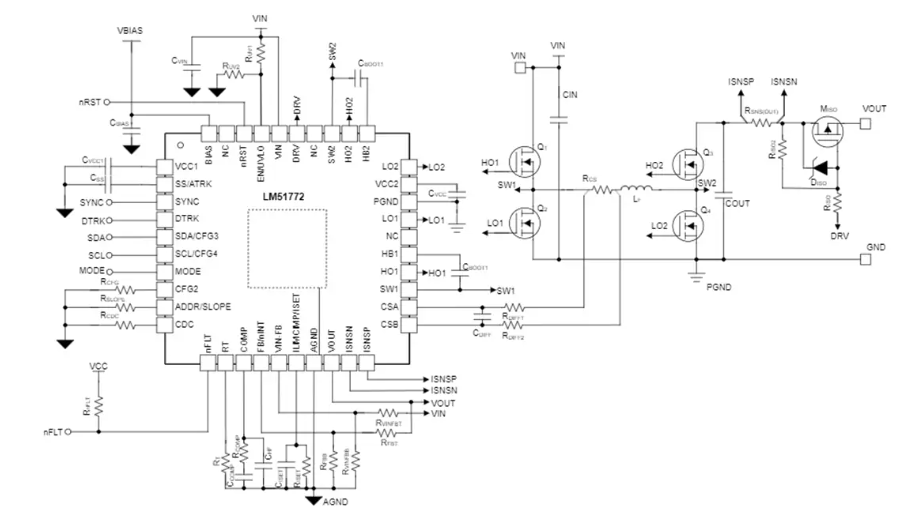

典型應用示意圖
