Texas Instruments ISO7741Tx-Q1四通道增強型數字隔離器是一種等級1的高性能隔離器，帶有集成變壓器驅動器，隔離等級為5000VRMS，符合UL 1577標準。根據VDE、CSA、TUV和CQC標準，該設備符合強化絕緣等級要求。ISO7741Tx-Q1器件以低功耗提供低輻射和高電磁抗擾度，同時隔離LVCMOS或CMOS數字輸入/輸出。每個隔離通道都有一個邏輯輸入和輸出緩沖器，由雙電容二氧化硅 (SiO 2 ) 絕緣隔柵分開。如果輸入電源或信號丟失，對于不帶后綴F的設備，默認輸出為高電平；對于帶后綴F的設備，默認輸出為低電平。

數據手冊：*附件：Texas Instruments ISO7741Tx-Q1 4通道增強型數字隔離器數據手冊.pdf

ISO7741Tx-Q1具有低噪聲、低電磁干擾的推挽式變壓器驅動器，專為小型隔離電源而設計。該設備通過2.25V至5.5V直流電源驅動低矮的中心抽頭變壓器。通過擴頻時鐘(SSC)和輸出開關電壓的壓擺率控制，可實現極低的電磁干擾和噪聲。ISO7741Tx-Q1由振蕩器和柵極驅動電路組成，提供互補輸出信號，以驅動接地參考的N溝道功率開關。該器件包括兩個1A Power-MOSFET開關，可在重負載條件下啟動。內部保護功能包括1.7A電流限制、熱關斷、欠壓鎖定和先斷后連電路。ISO7741Tx-Q1包括軟啟動功能，可防止大負載電容器在上電時產生高浪涌電流。ISO7741TA-Q1配備了160kHz內部振蕩器，適用于需要盡量減少輻射的應用；而ISO7741TB-Q1配備了420kHz的內部振蕩器，適用于需要更高效率和更小變壓器尺寸的應用。

Texas Instruments ISO7741Tx-Q1采用16引腳DW封裝。其工作溫度范圍為-40°C至125°C。

特性

• 通過汽車應用認證AEC-Q100，認證結果如下
  • 設備溫度等級1（-40°C至125 °C環境工作溫度）
• 支持功能安全
  • 可提供文檔，協助ISO 26262系統設計
• 100 Mbps 數據速率
• 穩健可靠的隔離柵
  • 在1500VRMS工作電壓下的預計使用壽命> 30年
  • 5000VRMS 額定值
  • 浪涌能力高達12.8 kV
  • 數字隔離器的CMTI為±150kV/μs（典型值）
• 寬電源電壓范圍：2.25 V至5.5 V
• 電平轉換：2.25 V至5.5 V
• 默認輸出高電平(ISO7741T)和低電平(ISO7741FT)選項
• 功耗低，1Mbps時每通道典型功耗為1.5mA。
• 低傳播延遲：典型值10.7 ns（5 V電源）
• 穩健的電磁兼容性 (EMC)
  • 系統級ESD、EFT和浪涌抗擾性
• 變壓器推挽驅動器
• 在5V電源下，提供0.7A的高輸出驅動能力
• 在4.5V電源下，最大0.4Ω的低RON
• 擴頻時鐘
• 1.7A電流限制
• 安全相關認證（正在進行中）
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL 1577元件認可項目
  • IEC 61010-1、IEC 62368-1、IEC 60601-1和GB 4943.1認證

應用

• 混合動力、電動和動力總成系統(EV/HEV)
  • 電池管理系統 (BMS)
  • 機載充電器
  • 牽引變頻器和電機控制
  • 直流/直流轉換器
• 機身電子設備
  • 汽車駐車加熱器模塊
  • HVAC控制模塊

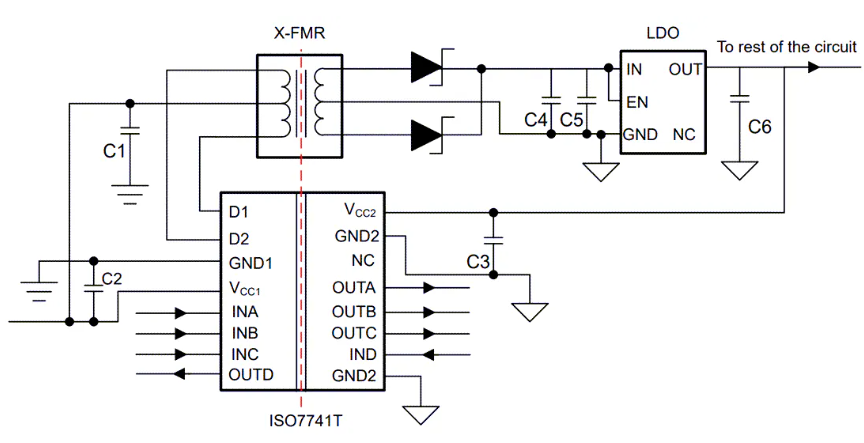

簡化原理圖
