E104-BT01是成都億佰特電子科技有限公司基于德州儀器（TI）CC2541射頻芯片研發的符合藍牙協議5.0的模塊，該模塊主從一體，可實現模塊點對點間的藍牙連接，實現模塊間數據透?jìng)鳎С执谥噶钆渲媚K參數和功能。廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。

本文將通過模塊作為從機與手機進行連接通信的操作過程，進一步介紹關于E104-BT01的應用及特性。

1.產品特點

1.模塊特點

支持Ble5.0；支持主機、從機、觀察者三種模式；模塊作為主機只支持連接一個從機；低功耗；引腳指示數據；支持普通廣播和ibeacon廣播；支持空中配置。

模塊外觀圖

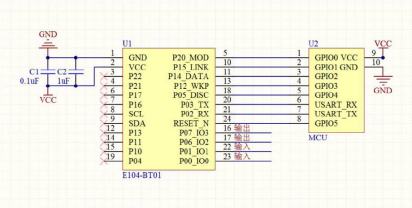

2.模塊應用原理圖推薦

3.引腳功能說明

二.快速使用

準備工作：

1.本節將用到的硬件

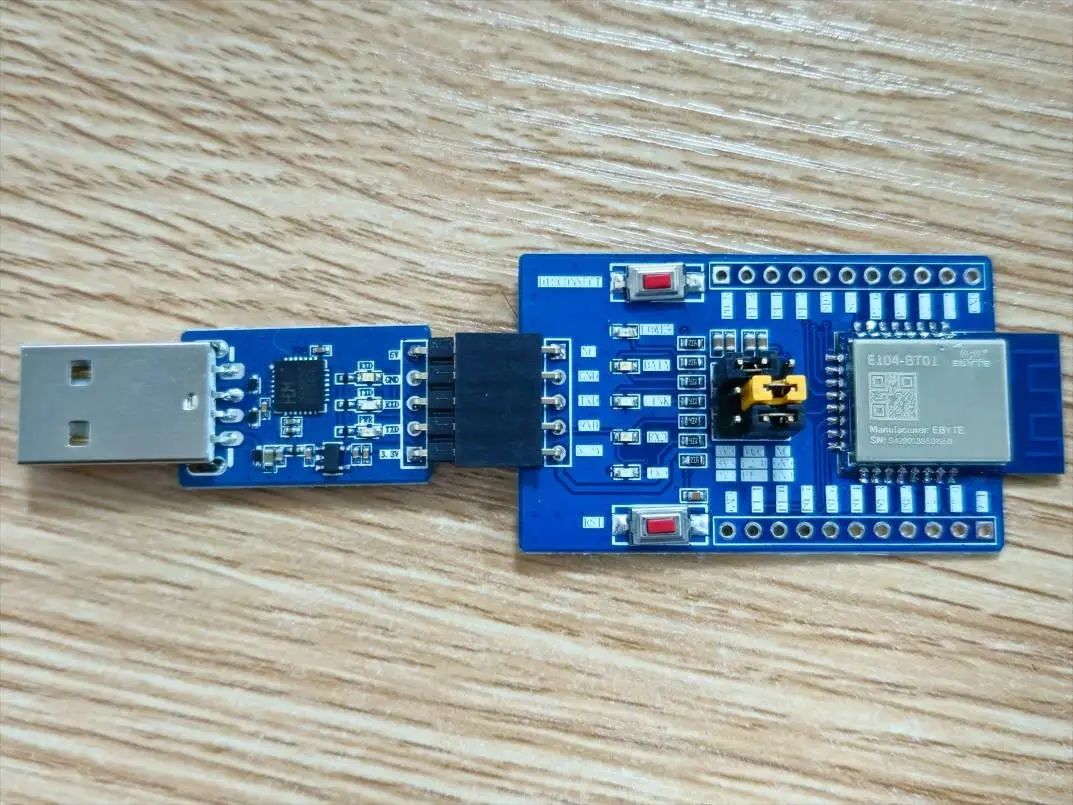

①一組E104-BT01的測試套件，并按下圖進行連接：

②電腦

③手機

2.本節將用到的軟件（可從億佰特官網下載）

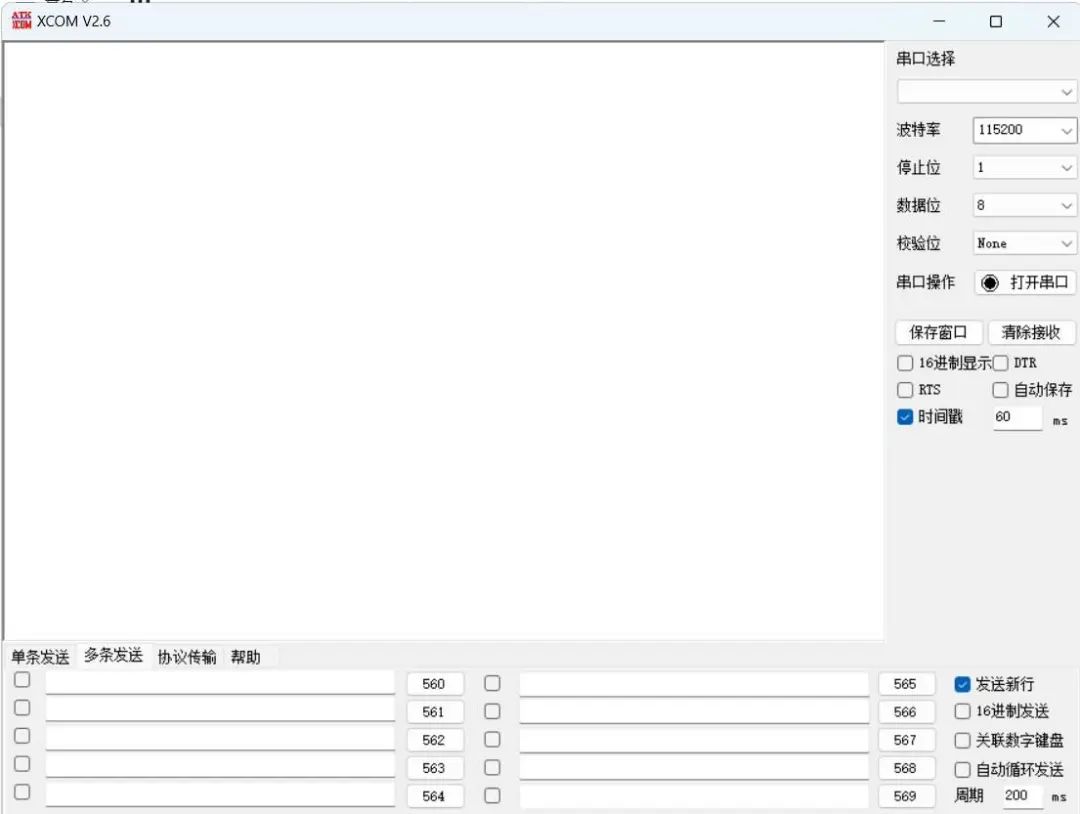

①XCOM串口助手

②nrf connect app：

三.操作步驟

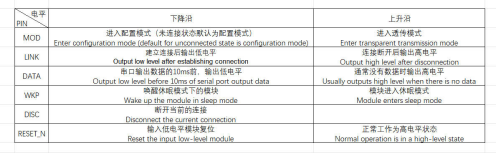

模塊模式說明：

AT指令說明：模塊一直處于響應AT指令的狀態，所以在連接模塊進行透?jìng)鲿r(shí)，發送的數據可能需要避開AT指令相關的數據。

傳輸模式：模塊被連接后，通過串口發送的數據將會被轉發到藍牙處。

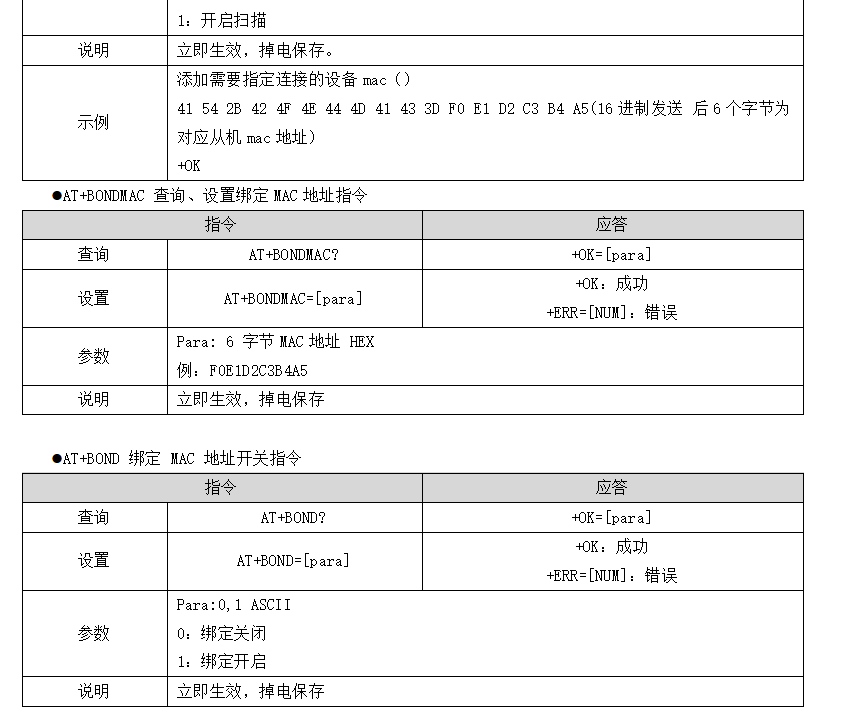

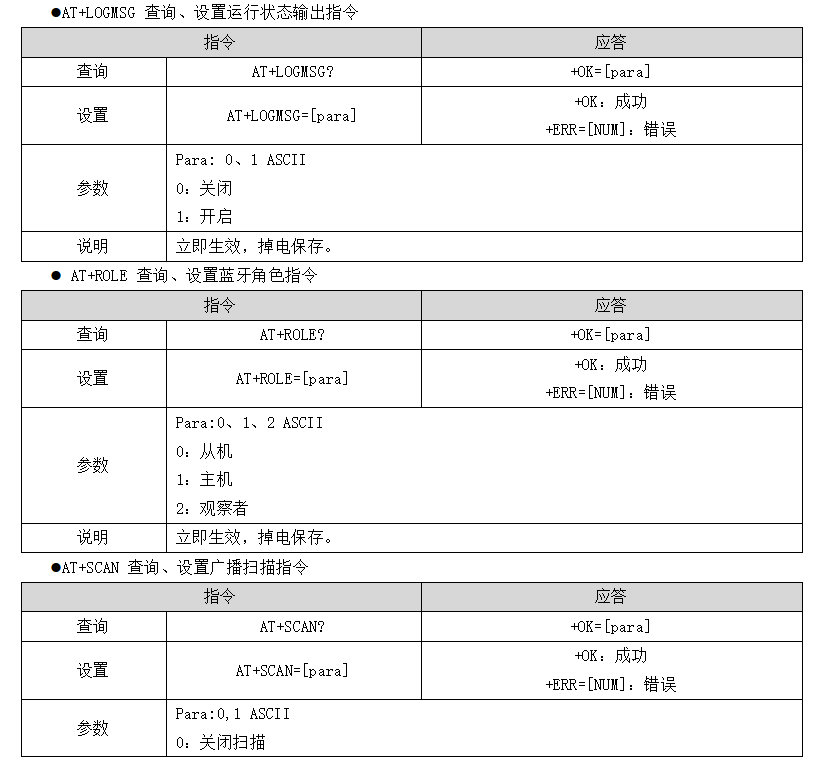

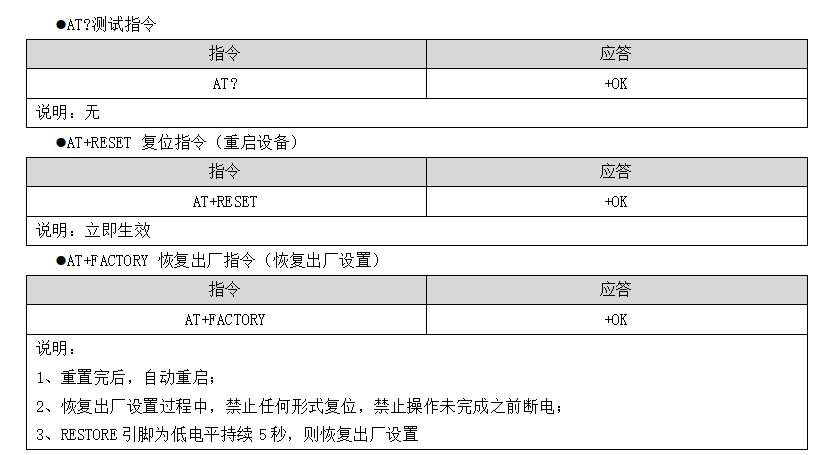

常用指令：

操作步驟：

模塊作為從機與手機nrf connec app進行通信

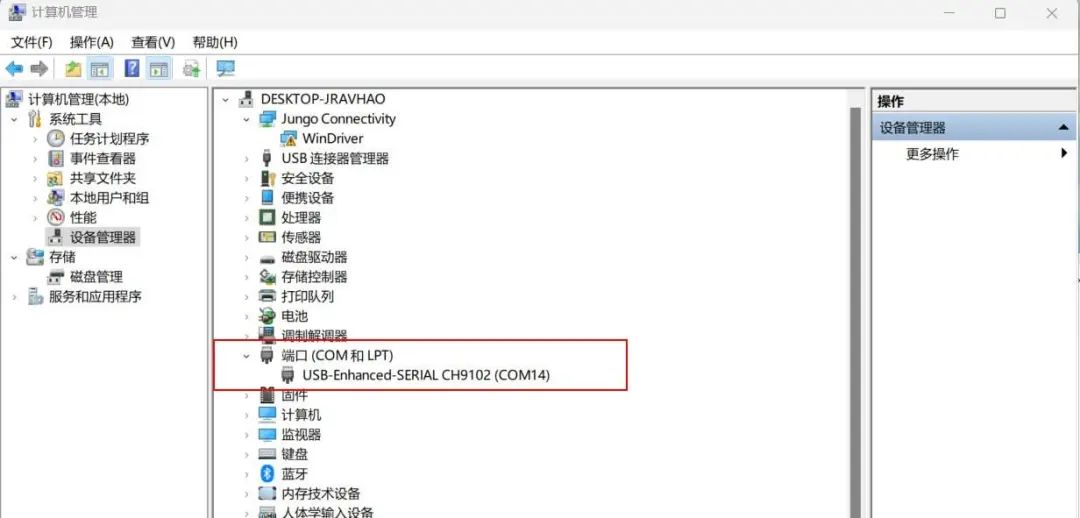

1.將測試套件接入電腦后可以在設備管理器中看到如有圖端口。

2.通常Windows 10以上的系統將會自動安裝串口驅動，但是假如測試套件通過usb口接入電腦后沒有相應端口出現可以先嘗試安裝 串口驅動。

模塊連接步驟：

1.將測試套件通過usb口接入電腦。測試接入電腦后，可以在 “我的電腦->屬性->設備管理->端口中看到相應端口號”

2.打開xcom助手，選擇對應的端口號

l 波特率：19200

l 停止位：1位

l 數據位：8位

l 校驗位：NONE

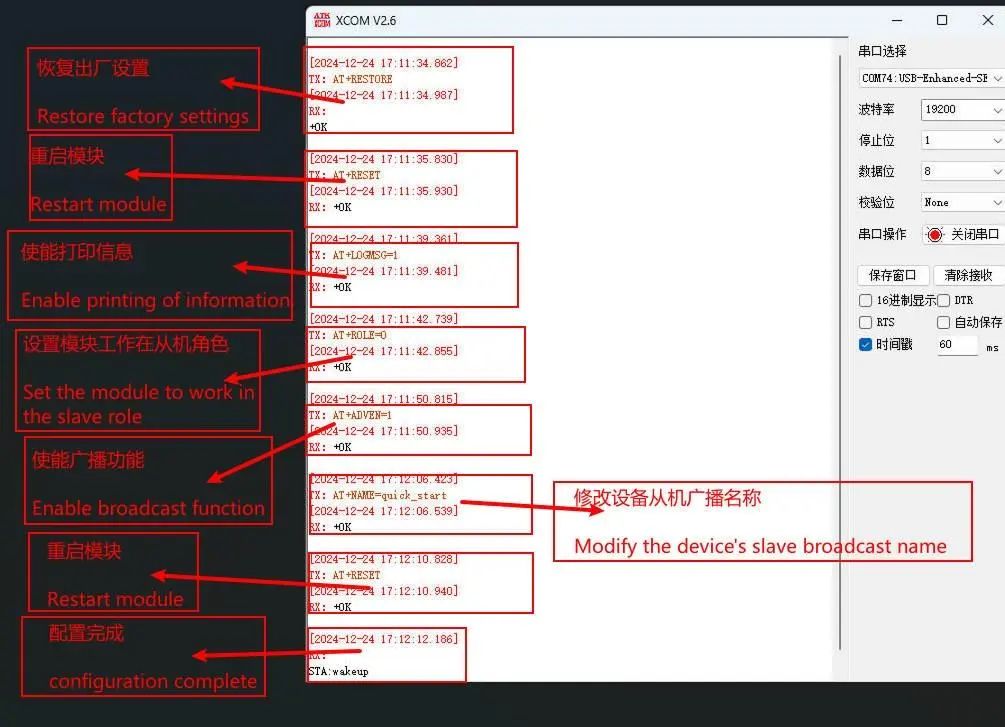

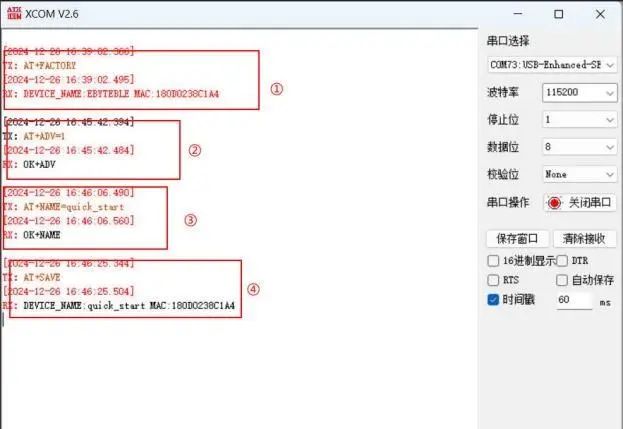

3.打開串口，按右圖進行配置

l 恢復出廠模式；

l 重啟模塊

l 使能打印信息

l 設置模塊工作在從機角色

l 使能廣播功能

l 修改從機廣播名稱

l 重啟模塊

l 配置完成

4.至此模塊端從機角色功能配置完成;

5.手機打開app "nrf connect";

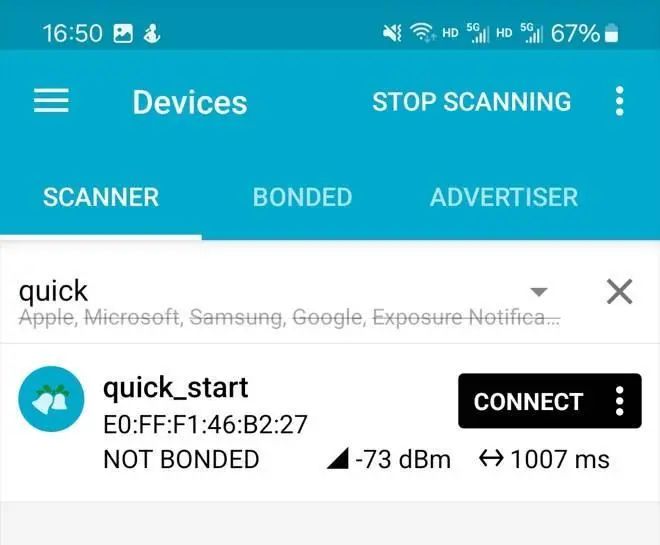

6.連接模塊（點擊"connect"按鍵）;

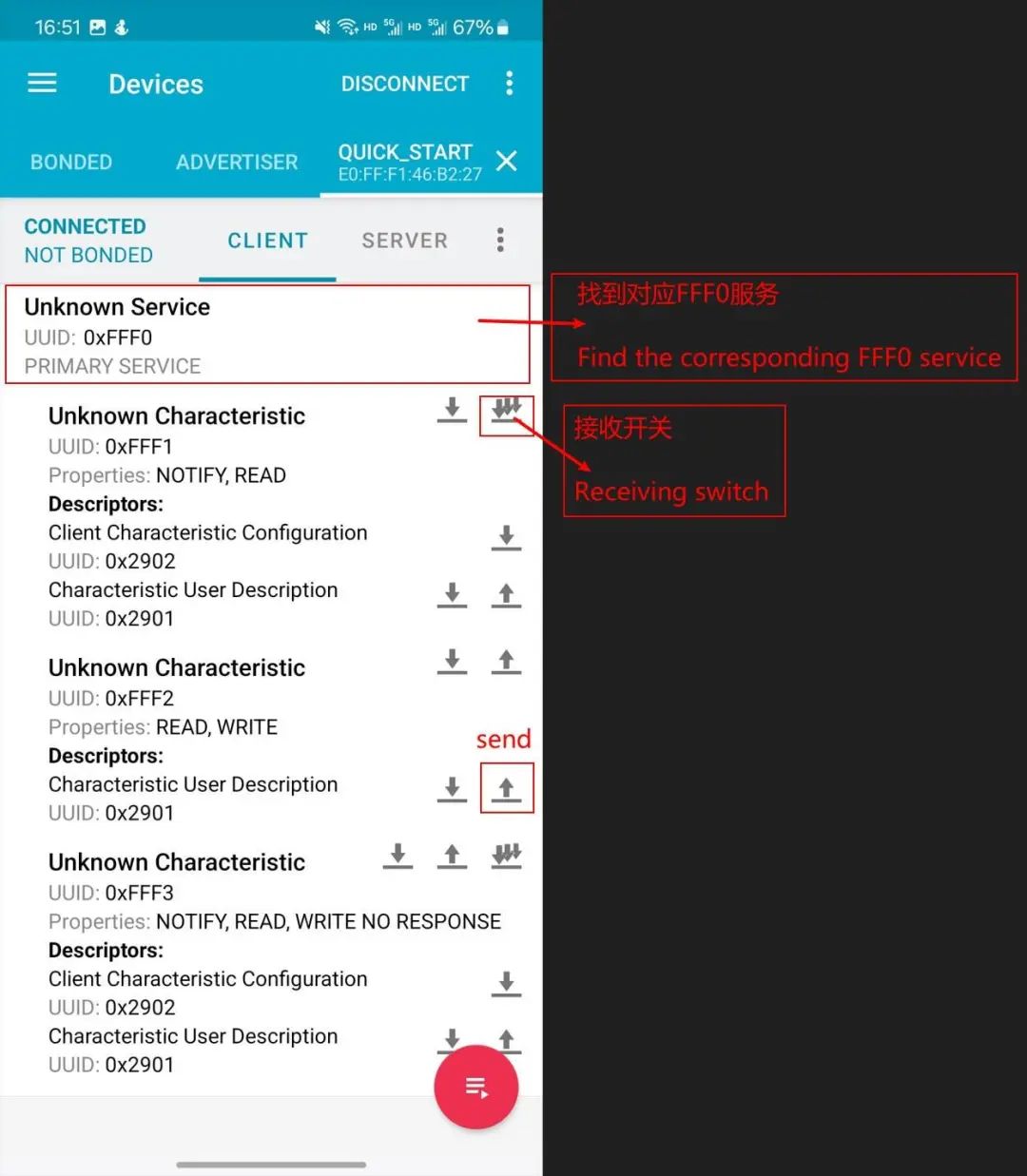

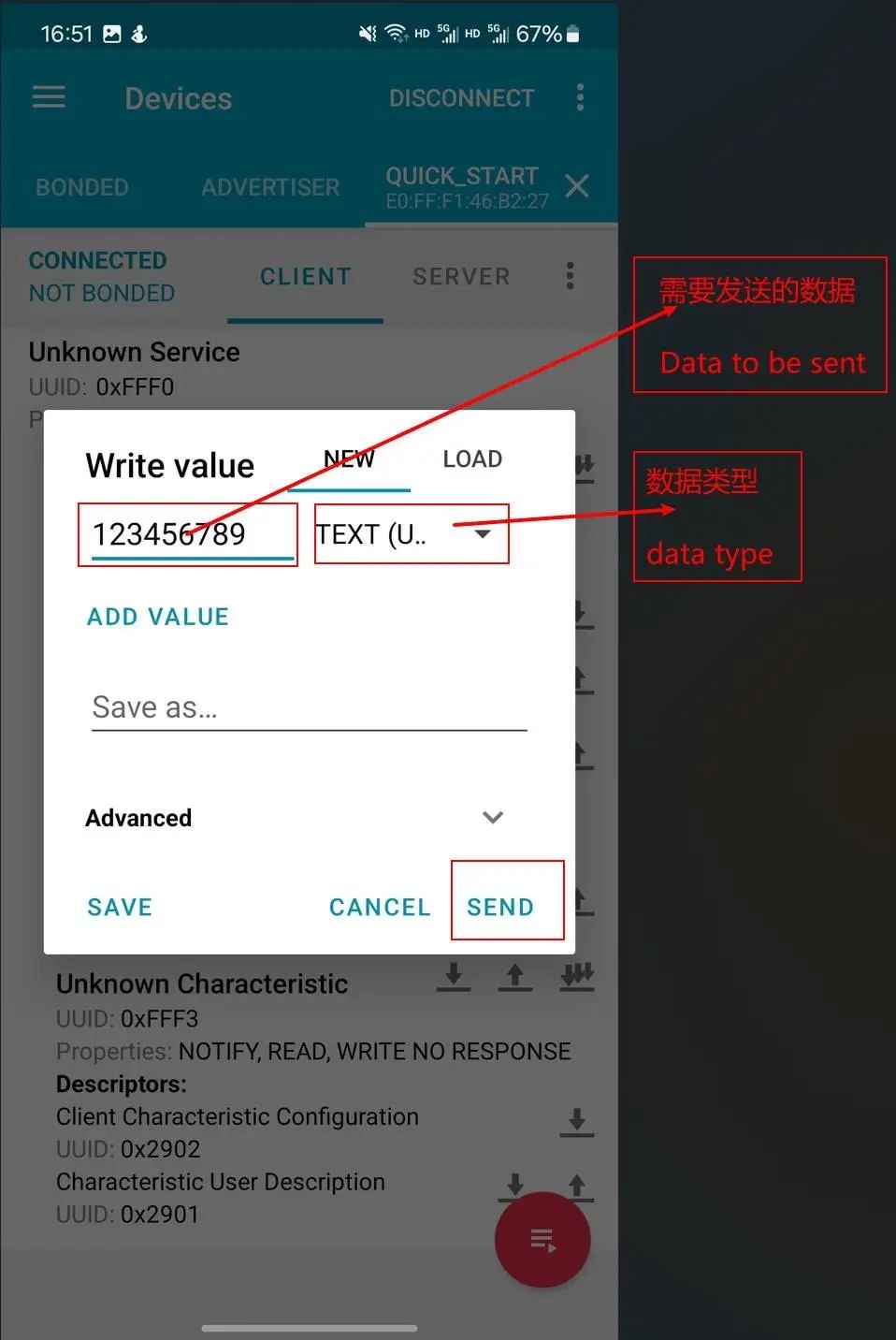

7.找到對應服務以及打開對應接收開關

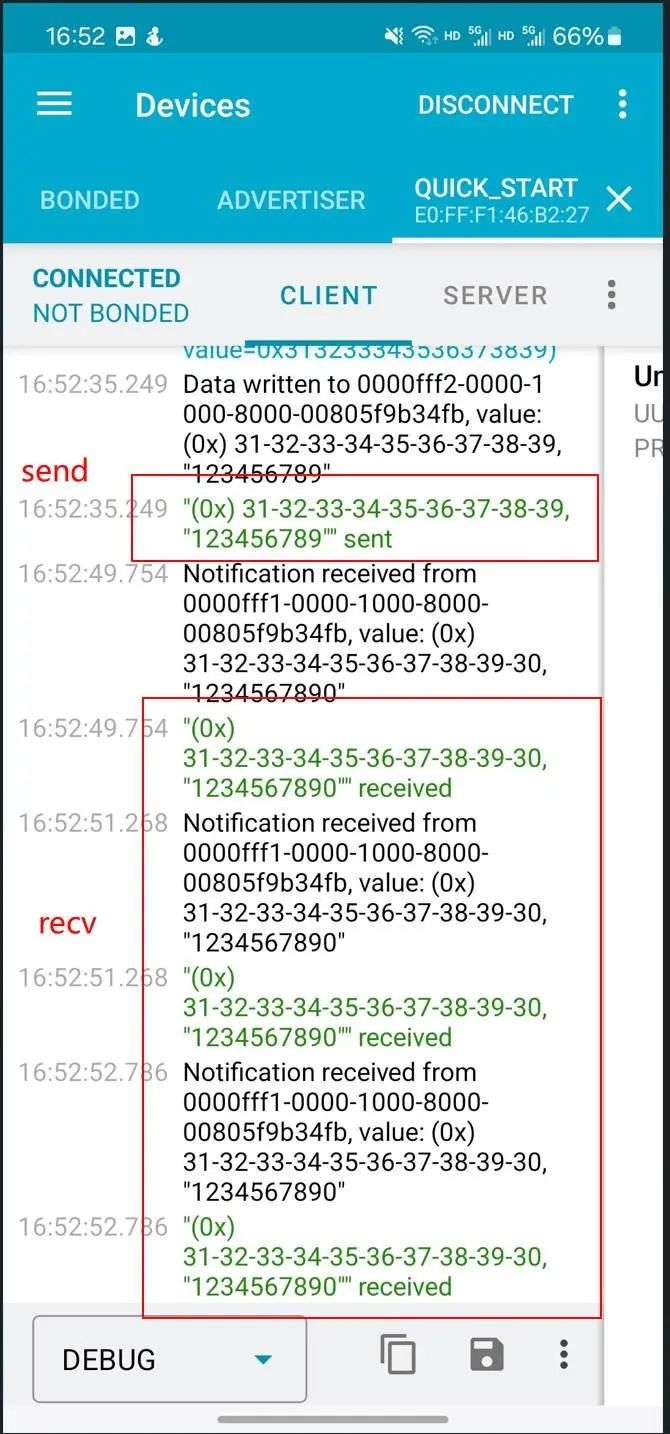

點擊發送按鈕后如下圖顯示

界面右滑可以進入日志界面

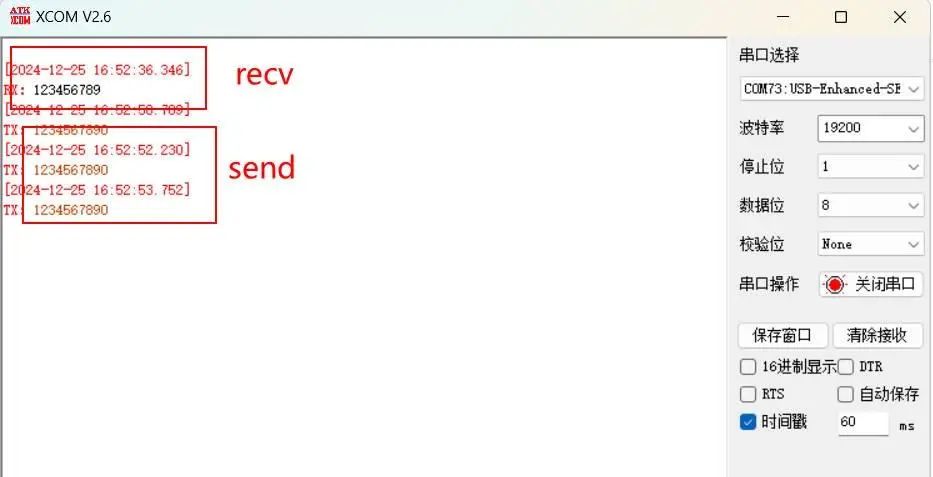

電腦端接收與發送顯示

四.可能遇到的問題

模塊通信波特率為19200；

當指令出現ERR 提示后可以參考用戶手冊。如使用其他的串口助手進行調試，請注意檢查字符串長度；

當出現模塊指令不回復時，請注意模塊是否是進入透?jìng)髂Ｊ剑枰獙?duì)MOD引腳進行電平操作。

注意MOD腳功能的切換是電平邊沿觸發的。

注意本模塊是Ble5.0版本的模塊，mtu最大為23字節。也就是單包數據最大為20字節。

注意指令結尾沒有其余符合（某些串口助手，或者用戶自己勾選了發送新行等功能，會導致軟件自動給指令結尾附加特殊符號）。
