電感（Inductor）是電子電路中的核心無源元件之一，但面對琳瑯滿目的電感型號，如何選擇最適合的？電感的關鍵參數直接影響電路性能，所以，在選型時，我們需要通過電感的關鍵參數來進行選取，下面，我們就來介紹電感的5大核心參數。

1.電感量 /Inductance，單位：H/mH/μH/nH

定義：電感量是電感存儲磁場能量的能力，決定了它對電流變化的“阻礙”程度。

關鍵點：

·頻率相關：高頻下電感量可能下降（受寄生電容影響）。

·電流相關：大電流可能導致磁芯飽和，電感量驟降（如功率電感需注意Isat）。

應用場景：

電源濾波（μH級）

高頻諧振（nH級，如射頻電路）

2.直流電阻 /DCR，單位：Ω

定義：電感導線的固有電阻，導致能量損耗（發熱）。

關鍵點：

·DCR越低越好，尤其在大電流應用中（如DC-DC轉換器）。

·線徑越粗、圈數越少，DCR越小，但電感量也可能降低。

典型值：

功率電感：幾mΩ~幾百mΩ

信號電感：幾Ω~幾十Ω

3.額定電流/包括Irms和Isat

定義：

·Irms（有效值電流）：電感能長期工作的最大發熱限制電流。

·Isat（飽和電流）：電感量下降10%~30%時的臨界電流（磁芯飽和！）。

關鍵點：

電源設計必須計算峰值電流，避免電感飽和（如Buck電路）。

高溫環境下，Isat會降低。

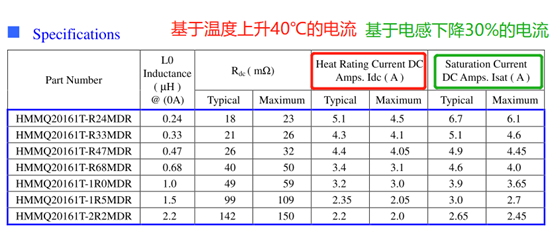

圖1為電感規格書中所提供的兩個電流指標，該電流中較小的為額定電流，一般情況下，電感的工作電流選取不會超過該數值。

圖1

4.自諧振頻率/SRF，單位：MHz/GHz

定義：電感因寄生電容形成LC諧振的頻率，超過后電感變為電容特性！

關鍵點：

·工作頻率必須遠低于SRF（通常選擇SRF > 2×工作頻率）。

·高頻應用（如RF、開關電源）需特別關注。

5.品質因數/Q值

定義：衡量電感“效率”的指標，Q = 感抗 / 等效電阻（包括DCR、磁芯損耗等）。

關鍵點：

·Q值越高，損耗越小（理想電感Q=∞）。

·高頻電路（如濾波器、振蕩器）需要高Q值電感。

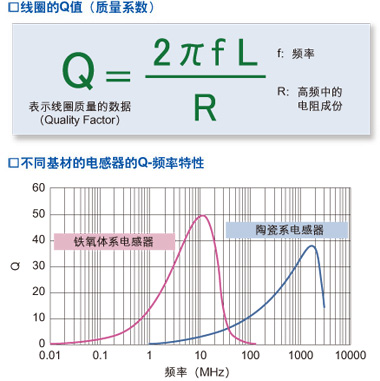

下圖展示了Q值的計算公式以及鐵氧體系和陶瓷系的電感器的Q值的頻率特性曲線。由于線圈在流過交流電流時，會對其產生電阻，但對直流電流不會，這個稱為感抗，交流頻率越高，感抗則越大。另外，繞組雖然是導體，但是其也會存在電阻（R）。這個電阻與對應頻率的電感之比，稱為插損系數，Q值就是插損系數的倒數（）。簡而言之，損耗系數越低，Q值就會越高，高頻電感的性能也會越好。

圖2

同時，在開關電源應用中，電感的PCB布局布線也會直接影響系統性能。錯誤的布局可能導致：

①效率下降（DCR損耗增加）

②EMI輻射超標

③輸出紋波增大

④甚至系統不穩定振蕩

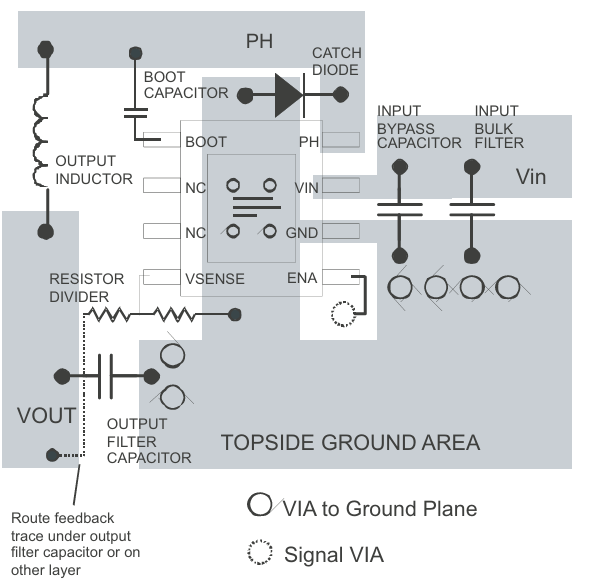

所以，電感在PCB布局布線時，要作為重要器件來進行，例如要確保最小化的電流回路面積，這一點我們可以參照電源芯片中的Layout Example，如下圖：

一般在空間允許的情況下，按照芯片推薦布局，基本都能保證電路性能在較好的水平。若空間存在限制，則也要盡量保證電流回路最小。
