??雅特力AT32F435:240MHz多軸伺服控制成本最優解?

深圳市滿度科技有限公司 ? 2025-07-25 10:35 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

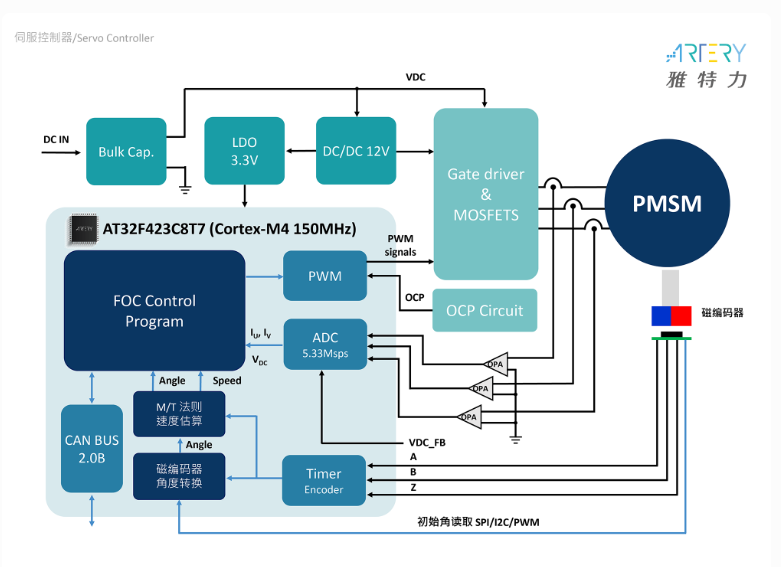

伺服控制系統的技術演進與核心需求??

伺服控制器作為工業自動化領域的關鍵組件,正從基礎運動控制向高精度智能化方向演進。傳統方案在應對高速響應(>650krpm/s加減速)、納米級位置精度等需求時面臨計算能力瓶頸。雅特力科技(Artery)推出的AT32系列MCU,通過??Cortex-M4/M7內核+FPU+DSP指令集??的異構架構,實現單周期乘加運算與硬件三角函數加速,將位置環控制周期壓縮至10μs以內,滿足工業伺服系統對實時性的嚴苛要求。

AT32 MCU的三大核心伺服控制優勢

  1. 高精度信號鏈整合??
  • 集成5.33Msps 12-bit高速ADC(較傳統1Msps ADC提升5倍采樣率),配合可編程過采樣濾波器,實現電流檢測誤差<0.5%;
  • 支持霍爾傳感器/磁編碼器雙模式角度反饋,內置磁編角度偏差自學習算法(補償精度±0.1°),消除機械安裝誤差。
  1. 實時控制架構革新??
  • 通過M/T法速度估算器與自適應觀測器,在零速至額定轉速全范圍內保持轉矩波動<2%;
  • 硬件觸發ADC采樣與PWM輸出同步誤差<5ns,確保SVPWM調制死區時間精準控制。
  1. 智能調參與通信融合??
  • 全自動參數辨識系統:30秒內完成電機電阻/電感/MTPA曲線辨識,替代人工調試;
  • 多協議工業總線集成:支持CAN FD(5Mbps)、EtherCAT從站及Modbus-TCP,實現伺服狀態實時監控。

伺服專用功能模塊深度解析??

  1. 強健控制技術??

負載慣量辨識精度達95%,結合前饋補償算法,抑制階躍擾動響應時間<50ms;

振動抑制功能可消除200Hz以內機械共振,提升設備壽命40%。

  1. 安全監控機制??

三重保護電路:堵轉檢測(響應<1ms)、過流保護(±5%精度)、直流母線電壓監控;

支持ISO 13849 PLc級安全認證,故障覆蓋率>99%。

推薦型號與性能對比:

型號??

??內核??

??主頻??

??ADC通道??

??CAN FD??

??適用場景??

AT32F423

Cortex-M4F

150MHz

24×12-bit

2×CAN 2.0

中小功率伺服(≤5kW)

AT32F435

Cortex-M4F

240MHz

32×12-bit

2×CAN FD

多軸聯動控制系統

AT32F437

Cortex-M7

480MHz

32×12-bit

3×CAN FD

高速機器人關節控制

開發支持生態??

  1. 硬件設計資源??
  1. 軟件算法庫??
  • 開源FOC 5.0控制庫(含MTPA/MTPF算法)
  • 支持IAR/Keil環境下的一鍵電機參數辨識工具


行業應用拓展??

該方案已成功部署于:

  • 工業機器人關節模組(重復定位精度±0.01mm)
  • CNC機床主軸驅動(轉速波動<0.02%)
  • 半導體晶圓搬運機械臂(節拍時間縮短30%)

在“中國制造2025”推動下,雅特力AT32系列以“納米級控制精度、微秒級響應速度、全棧式開發生態”三重優勢,正重新定義下一代伺服控制系統的性能邊界。
