Texas Instruments TSM36CA 36V、雙向TVS保護二極管數據手冊
Texas Instruments TSM36CA 36V、雙向TVS保護二極管專為鉗制ESD和浪涌等有害瞬變而設計。TSM36CA可將高達20A的IEC 61000-4-5故障電流可靠分流，從而保護系統免受高功率瞬態沖擊或雷擊。TSM36CA器件的額定ESD沖擊消散值高達 ±30kV（接觸放電和空氣間隙放電），這超過了IEC 61000-4-2國際標準中規定的最高級別（4級）。
數據手冊：*附件：Texas Instruments TSM36CA 36V、雙向TVS保護二極管數據手冊.pdf
此外，Texas Instruments TSM36CA采用小型引線式SOT-23 (DBZ) 封裝，尺寸大概比業界通用SMA封裝小50%。極低的器件漏電和電容確保將受保護線路的影響降到最低。
特性
- IEC 61000-4-2 ESD保護
- ±30kV接觸放電
- ±30kV氣隙放電
- IEC61000-4-5浪涌保護
- 20 A (8/20μs)
- 鉗位電壓：20A 時為55V (8/20μs)
- IO電容：15pF（典型值）
- 100nA低漏電流（最大值）
- 工業溫度范圍：-55 °C 至 +150 °C
- SOT-23 (DBZ) 引線式封裝，可更大限度地減小布板空間并實現自動光學檢查 (AOI)
應用
- 工業傳感器
- 4/20mA環路
- 照明
- 現場發射器和傳感器

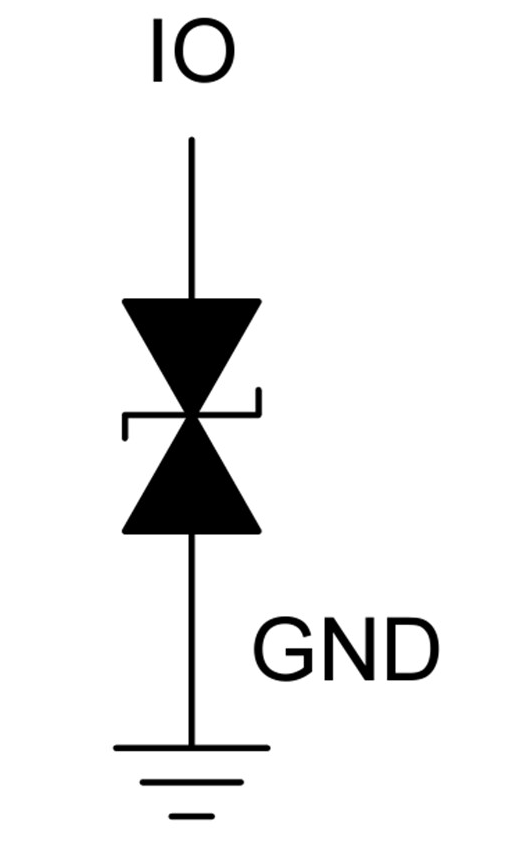

功能框圖
