Texas Instruments TLC3555-Q1高速CMOS定時器是采用TI CMOS工藝制造的單片式定時電路。該定時器與CMOS、TTL和MOS邏輯完全兼容，工作頻率高達3MHz，甚至更高。TLC3555-Q1從性能和特性的角度均改進了現有TLC555-Q1，具有更小的規格容差和其他特性，如熱關斷和上電重置。TLC3555-Q1的觸發、閾值和重置邏輯遵循與TLC555-Q1相同的真值表。將復位引腳(RESET)設置為高電平可實現典型操作，或將復位引腳設置為低電平可復位觸發器并強制輸出低電平。TLC3555-Q1具有從重置到VDD的內部上拉電阻器，可減少無源數并節省電路板面積。

數據手冊：*附件：Texas Instruments TLC3555-Q1高速CMOS定時器數據手冊.pdf

與NE555和TLC555-Q1等以前的定時器相比，Texas Instruments TLC3555-Q1具有低傳播延遲以及快上升和下降時間的特點，可支持更高頻率的可控操作。在15V的供電條件下，TLC3555-Q1可在的TI的常規無穩態測試電路中實現3.1MHz的穩定方波。當作為振蕩器使用時，將輸出和輸入連接在一起，TLC3555-Q1的振蕩頻率可達7.2MHz。電路寄生在高頻響應中占主導地位。除了與TLC555-Q1管腳兼容的D型封裝外，TLC3555-Q1還采用了DDF封裝，可實現簡潔的設計，并減少寄生效應。

特性

• 符合汽車應用類AEC-Q100標準
  • 溫度等級1：（–40°C至+125°C，T A ）
• 支持功能安全
  • 可提供文檔，協助功能安全系統設計
• 超低功耗
  • VDD = 5V時：1mW（典型值）
• 無穩態工作頻率可達3MHz
• CMOS輸出可在軌至軌之間擺動
• 高輸出電流能力
  • 灌電流200mA
  • 源電流50mA
• 輸出與CMOS、TTL和MOS邏輯完全兼容
• 集成重置上拉至VDD
• 開機復位至已知狀態
• 集成式熱關斷保護
• 單電源運行：1.5V至18V

應用

• 汽車照明
• 汽車儀表盤
• 遠程信息處理系統
• 脈沖發生
• 順序計時
• 時間延遲的產生
• 脈寬調制
• 脈沖位置調制
• MOSFET柵極驅動

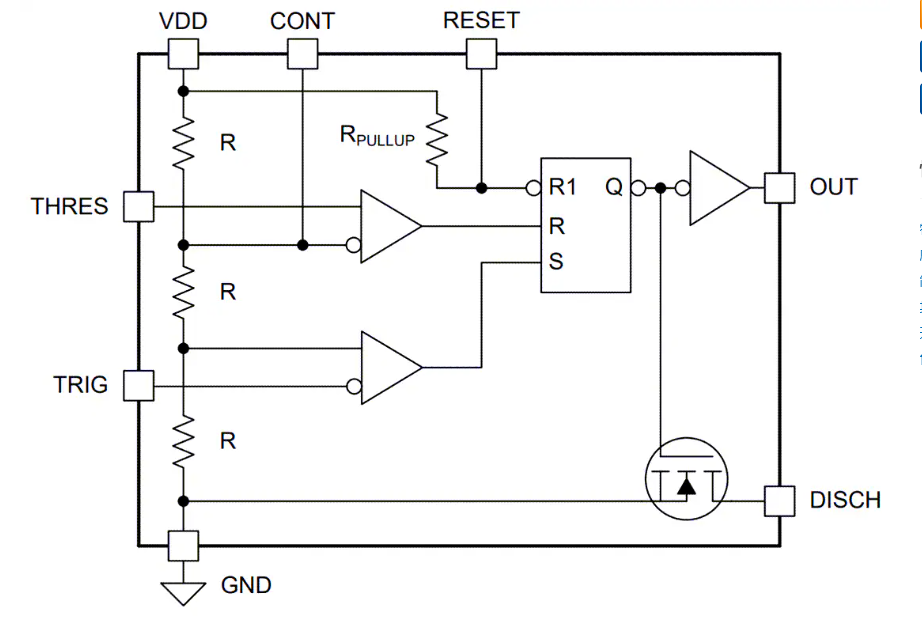

簡化原理圖
