作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS54673 低輸入電壓高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢速啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54673.pdf

為了在輸出預充電應用中可靠上電，該TPS54673設計為僅在啟動期間提供電流。

該TPS54673采用熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 30、12A 峰值 MOSFET 開關，可在 6A 連續輸出源電流或灌電流下實現高效率
• 啟動期間禁用電流吸收
• 0.9V 至 3.3V 可調輸出電壓范圍，精度為 1.0%
• 寬PWM頻率：
  固定350 kHz、550 kHz或可調280 kHz至700 kHz
• 可同步至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量
• 應用
  • 低壓、高密度分布式電源系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • Power PC 系列處理器

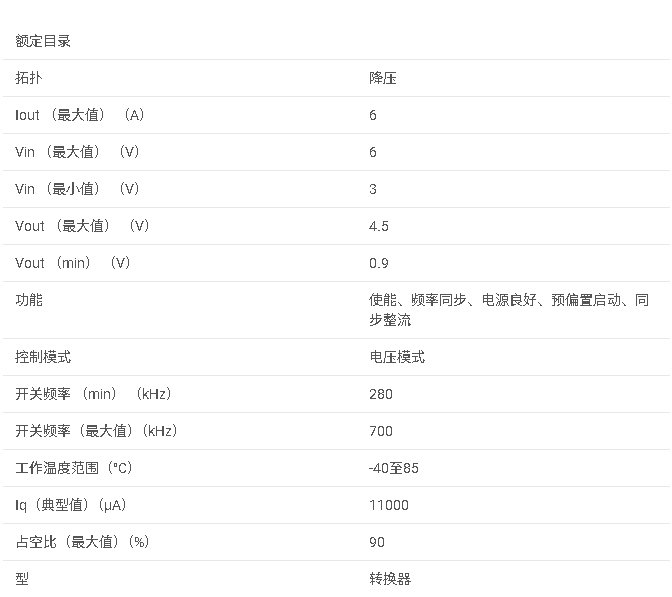

參數

?1. 產品概述?
TPS54673是德州儀器SWIFT?系列DC/DC穩壓器成員，集成高/低側MOSFET（30mΩ阻抗），支持3V-6V輸入電壓、6A連續輸出電流，輸出電壓可調范圍0.9V-3.3V（精度±1%）。其核心特性包括：

• ? 禁用啟動時電流下沉（DSDS） ?：防止預充電輸出電容電壓跌落。
• ?多頻率選項?：支持固定350kHz/550kHz或外部同步（280kHz-700kHz）。
• ?保護功能?：峰值電流限制、熱關斷（150°C觸發）及電源良好（PWRGD）監控。

?2. 關鍵特性?

• ?高效設計?：12A峰值MOSFET開關，典型效率>90%（3.3V輸入/2.5V輸出）。
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?封裝（尺寸6.4mm×9.7mm），優化散熱。
• ?控制靈活性?：支持外部補償網絡（Type 2/3拓撲），帶寬達5MHz。

?3. 應用場景?

• 分布式電源系統、FPGA/ASIC/微處理器負載點調節。
• 通信基礎設施（寬帶/光通信）、PowerPC處理器供電。

?4. 功能模塊詳解?

• ?啟動控制?：UVLO閾值2.95V（滯回0.16V），慢啟動時間3.35ms（可外擴電容調節）。
• ?振蕩器?：通過RT引腳電阻或SYNC引腳同步設置頻率（公式：f ≈ 500kHz×100kΩ/R）。
• ?保護機制?：
  • 電流限制：7.2A-12A（響應時間<200ns）。
  • 熱關斷：自動恢復（滯后10°C）。

?5. 典型應用電路?

• 輸入濾波：10μF陶瓷電容（低ESR）。
• 輸出濾波：0.65μH電感+3×22μF陶瓷電容（X5R/X7R介質）。
• 布局建議：分離模擬/功率地，縮短PH引腳至電感路徑，PowerPAD需充分焊接散熱。

?6. 性能數據?

• 效率：95%@3.3V輸入/2.5V輸出（1A負載）。
• 線性/負載調整率：±0.04%。
• 工作溫度：-40°C至125°C（結溫）。

?7. 訂購信息?
型號示例：TPS54673PWP（管裝）、TPS54673PWPR（卷帶），符合RoHS標準。
