芯詳EMS4100: USB 3.1高速模擬開關芯片，替代ASW3410方案

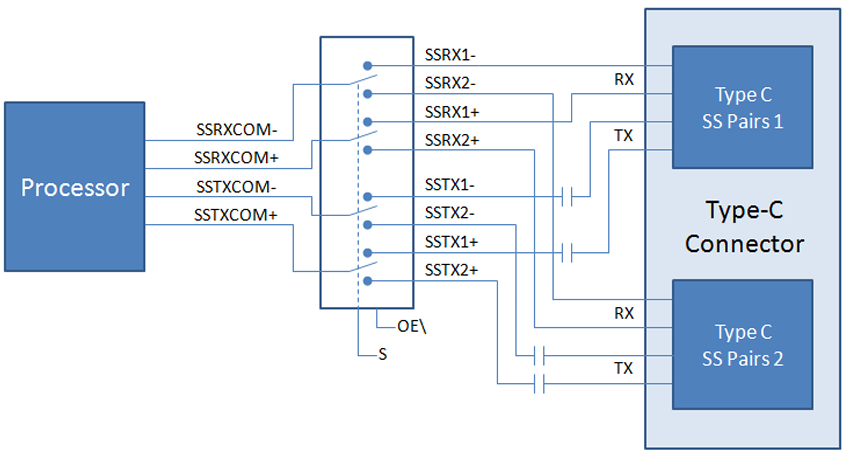

芯詳推出的EMS4100是一款高速數據開關，支持1:2/2:1多路復用/解復用功能，適用于USB3.1超高速10Gbps數據傳輸。該器件具有1.35GHz帶寬、優異的信號隔離(-24dB)和串擾抑制(-34dB)性能，支持AC/DC耦合，工作電壓范圍1.5-5.0V。采用小型QFN封裝，可替代ASW3410，F(xiàn)USB340等同類產品，適用于高速信號切換應用場景。
EMS4100關鍵特性:
雙差分通道1:2/2:1多路復用器/解復用器
USB 3.1超高速10Gbps開關
高帶寬:1.35GHz @-1dB帶寬
支持AC耦合和DC耦合信號
隔離:[email protected] Gbps
串擾:-34dB @1.25 Gbps
靜電放電耐受性:2kVHBM
低比特到比特偏斜，雙向
寬VCC工作范圍:1.5V~5.0V
小型封裝，QFN1.8x2.6-16L和QFN2x3-18L
替換FUSB340、FSA660、HD3SS3212、ASW3410和DIO3340
