Texas Instruments DP83TG721-Q1 1000Base-T1以太網PHY收發器是IEEE 802.3bp和開放聯盟收發器，可提供通過非屏蔽/屏蔽單雙絞線接收和傳輸數據所需的所有物理層功能。該設備具有xMII靈活性，支持RGMII和SGMII MAC接口。DP83TG721-Q1支持OA TC10低功耗休眠功能（帶喚醒轉發功能），在不需要通信時降低系統功耗。該設備提供診斷工具包，包含大量實時監控工具、調試工具和測試模式。

數據手冊：*附件：Texas Instruments DP83TG721-Q1 1000Base-T1以太網物理層收發器數據手冊.pdf

Texas Instruments DP83TG721-Q1集成了 IEEE 1588v2/802.1AS硬件時間戳和分數PLL，實現了高精度時間同步。分數PLL可實現掛鐘的頻率/相位同步，無需外部VCXO，并能產生音頻、視頻和其他ADAS應用所需的各種時間同步頻率。DP83TG721-Q1還集成了IEEE 1722 CRF解碼功能，可為AVB和其他音頻標準生成媒體時鐘（壁鐘同步）。DP83TG721-Q1還可以為音頻應用所需的I^2^S/TDM8接口生成FSYNC/SCLK（壁鐘同步）。

DP83TG721-Q1與TI的100BASE-T1 PHY和1000BASE-T1 PHY兼容，可通過單板實現兩種速度的設計擴展性。

特性

• 符合IEEE 802.3bp 1000BASE-T1標準
• 符合OA TC10標準，< 20μA休眠電流
  • 本地和遠程喚醒和喚醒轉發
• 高級TSN
  • IEEE 1588v2/802.1AS時間同步
  • 集成相位校正功能的硬件時間戳
  • 高精度1pps信號(±15ns)
• 音頻時鐘
  • AVB IEEE 1722媒體時鐘生成功能
  • 1KHz至50MHz相位同步壁鐘輸出
  • I^2^S和TDM8 SCLK/FSYNC/MCLK時鐘生成
• 開放聯盟TC12互操作性和EMC兼容
  • 符合OA EMC標準
  • 符合SAE J2962-3 EMC標準
• MDI引腳上集成LPF
• MII、RMII、RGMII和SGMII MAC接口
• 支持的輸入/輸出電壓為3.3V、2.5V和1.8V
• 引腳與TI的100BASE-T1 PHY和1000BASE-T1 PHY兼容
  • 100BASE-T1和1000BASE-T1的單板設計，需要更改BOM
• 診斷工具套件
  • 溫度、電壓、ESD監測器
  • 數據吞吐量計算器，內置MAC數據包生成器、計數器和錯誤檢查器
  • 信號質量指示器
  • 基于TDR的電纜開路和短路故障檢測
  • 用于監測電纜老化的CQI
  • 環回模式
• 符合 AEC-Q100
  • IEC61000-4-2 ESD（±8kV接觸放電）

應用

• 遠程信息處理控制單元（TCU、TBOX）
• AVB
• ADAS（激光雷達、雷達、前置攝像頭）
• 區域、網關和身體控制

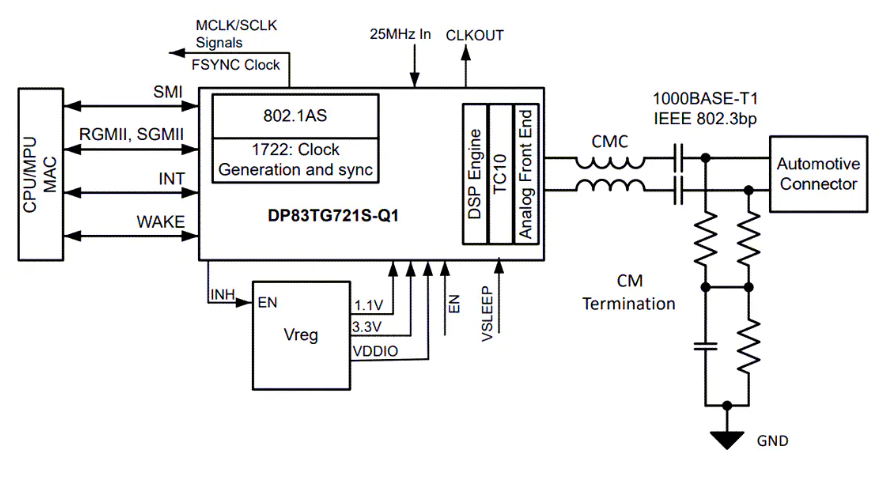

簡化原理圖
