Texas Instruments DLPC964數字微鏡設備控制器數據手冊
Texas Instruments DLPC964數字微鏡器件 (DMD) 控制器與DLP991U數字微鏡器件 (DMD) 配合使用。該控制器為DMD提供一個高速數據和控制接口，可實現高達12.4kHz的二進制圖形速率。這些快速圖形速率使得DLP技術力壓其他空間光調制器脫穎而出，并且可滿足設備對于快速、精確和可編程光源控制功能的需求，提供戰略性優勢。DLPC964為DMD提供所需的時序和時鐘脈沖信息。該控制器具備獨特的功能和價值，非常適合為各種直接成像、高級顯示和工業應用提供支持。
數據手冊：*附件：Texas Instruments DLPC964數字微鏡設備控制器數據手冊.pdf
在基于DLP的電子解決方案中，從DLPC964輸入端口到被投影圖像的圖像數據是100%數字化的數據。圖像始終保持數字格式，不會轉換為模擬信號。Texas Instruments DLPC964會處理數字輸入圖像并將數據轉換為DMD所需的圖像格式，以確保正確顯示。DMD隨后會將光線導向載入DMD中的像素數據所確定的位置。
特性
- 運行DLP991U DLP? DMD
- 在高達120Gbps的12個HSS輸入通道上連續流式傳輸輸入數據
- 支持每秒高達12.4kHz二進制圖形的高速圖形速率
- 32通道差分高速串行接口 (HSSI) 數據總線接口
- 隨機DMD塊尋址和LOAD2加載
- 與多種用戶定義的FPGA兼容
- 用于控制和狀態查詢的I^2^C接口。
應用
- 工業
- 3D打印
- 用于機器視覺的3D掃描儀
- 質量控制
- 顯示器
- 3D成像
- 擴增實境和信息覆蓋
- 光刻工藝
- 直接成像
- 平面顯示器
- 印刷電路板制造

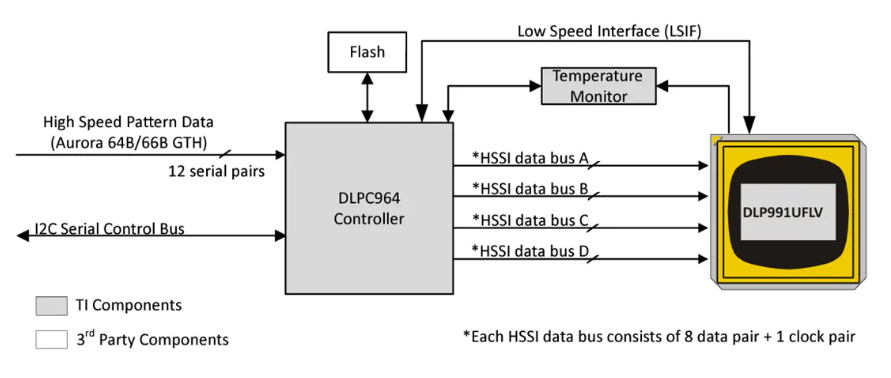

簡化應用
