作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS54373 低輸入電壓高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢速啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54373.pdf

為了在輸出預充電應用中可靠上電，該TPS54373設計為僅在啟動期間提供電流。

該TPS54373采用耐熱增強型 20 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 60m MOSFET 開關，可在 3A 連續輸出源電流或灌電流下實現高效率
• 啟動期間禁用電流吸收
• 可調輸出電壓低至0.9 V，精度為1.0%
• 寬PWM頻率：
  固定350 kHz、550 kHz或可調280 kHz至700 kHz
• 可同步至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量
• 應用
  • 低壓、高密度分布式電源系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • Power PC 系列處理器

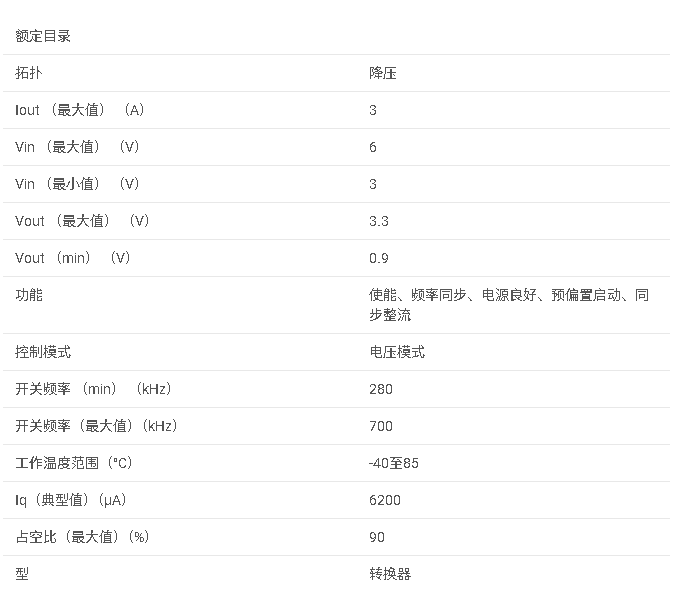

參數

?1. 產品概述?
TPS54373是德州儀器（TI）SWIFT?系列DC/DC穩壓器成員，集成高性能同步降壓PWM轉換器，主要特性包括：

• ?輸入電壓范圍?：3V至6V，輸出電流高達3A（連續源/吸電流）。
• ?關鍵特性?：
  • 60mΩ MOSFET開關，效率高達95%（典型值）。
  • 啟動時禁用電流吸入功能（DSDS），保護預充電電路。
  • 輸出電壓可調低至0.9V，精度±1%。
  • 支持固定頻率（350kHz/550kHz）或外部同步（280kHz-700kHz）。
• ?應用場景?：分布式電源系統、FPGA/ASIC/微處理器供電、通信基礎設施等。

?2. 核心功能模塊?

• ?電源管理?：集成UVLO（欠壓鎖定，閾值2.95V啟動/2.8V關閉）、VBIAS穩壓器（2.8V輸出）。
• ?控制邏輯?：
  • 誤差放大器帶寬5MHz，支持Type 2/3補償網絡。
  • 自適應死區控制防止MOSFET直通。
• ?保護機制?：
  • 逐周期電流限制（4A-7.5A閾值）。
  • 熱關斷（150°C觸發，10°C滯后）。
  • Power Good（PWRGD）信號監測輸出電壓（低于90% Vref時拉低）。

?3. 典型應用設計?

• ?電路配置?（如圖10所示）：
  • 輸入濾波：10μF陶瓷電容（低ESR）。
  • 輸出濾波：1μH電感 + 3×22μF陶瓷電容。
  • 頻率設置：RT引腳接71.5kΩ電阻（700kHz）。
• ?PCB布局建議?：
  • 分離模擬/功率地，縮短高頻路徑（如BOOT電容至PH引腳）。
  • PowerPAD需焊接至散熱地平面（推薦3×3英寸1oz銅層）。

?4. 性能數據?

• ?效率?：95%（3.3V輸入/2.5V輸出@1.5A）。
• ?熱性能?：HTSSOP封裝θJA=26°C/W（帶焊料），最大功耗3.85W（25°C）。
• ?時序特性?：內部軟啟動時間3.35ms，外部可通過SS/ENA引腳擴展。

?5. 封裝與訂購信息?

• ?封裝?：20引腳HTSSOP（PWP），帶PowerPAD?散熱焊盤。
• ?型號選項?：
  • TPS54373PWP（管裝，70片）。
  • TPS54373PWPR（卷裝，2000片），符合RoHS標準。
