LM5007 0.5A 降壓開關轉換器具有實現低成本、高效降壓穩壓器所需的所有功能。該高壓轉換器集成了 80V、0.7A N 溝道降壓開關，可在 9 V 至 75 V 的輸入電壓范圍內工作。該器件易于實現，采用 8 引腳 VSSOP 和熱增強型 8 引腳 WSON 封裝。
*附件：lm5007.pdf

該轉換器采用遲滯控制方案，PWM導通時間與V成反比 在 .此功能允許工作頻率在負載和輸入電壓變化的情況下保持相對恒定。遲滯控制不需要環路補償，并提供快速瞬態響應。通過與 V 成反比的強制關斷時間實現智能電流限制 外 .這種限流方案可確保短路保護，同時提供更低的負載電流折返。其他保護功能包括帶自動恢復的熱關斷、VCC柵極驅動欠壓鎖定和最大占空比限制器。

特性

• 多功能同步降壓DC/DC轉換器
  • 工作輸入電壓范圍為 9 V 至 75 V
  • 集成80V、0.7A N溝道降壓開關
  • 內部高壓VCC調節器
  • 可調輸出電壓
  • 高效運行
• 自適應恒定導通時間控制架構
  • 超快瞬態響應
  • 無需控制環路補償
• 幾乎恒定的開關頻率
  • PWM導通時間與輸入電壓成反比
• 精密2.5V基準電壓源
• 低輸入靜態電流
• 固有保護功能，實現穩健設計
  • 智能限流保護
  • VCC 和柵極驅動 UVLO 保護
  • 帶滯后的熱關斷保護
  • 外部關斷控制
• 8引腳VSSOP和WSON封裝

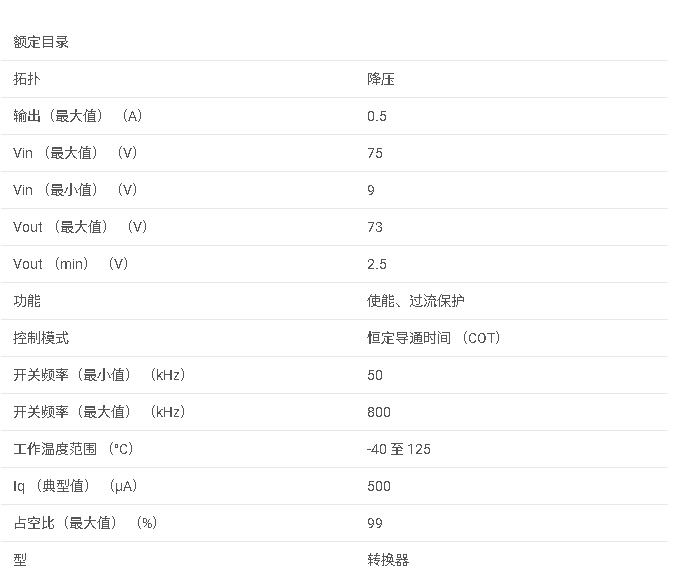

參數

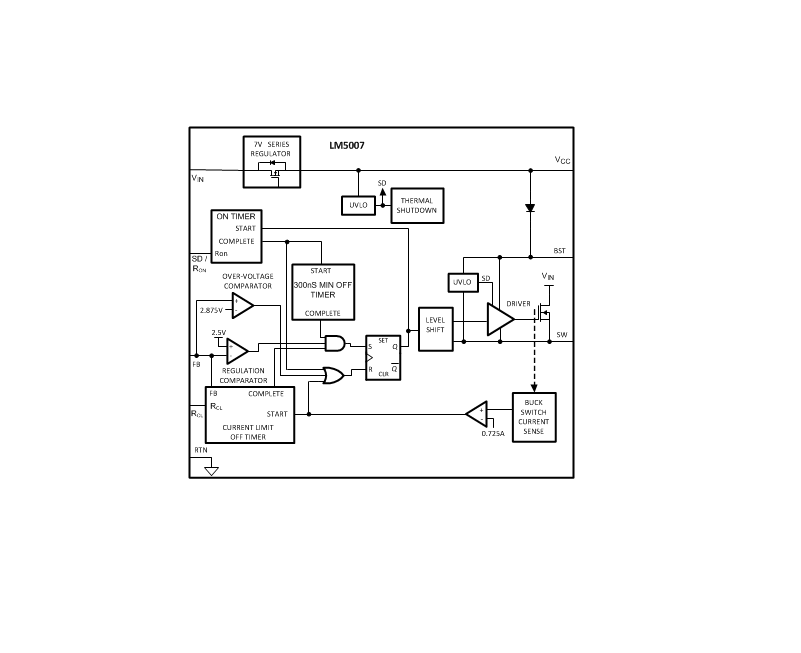

方框圖

?1. 產品概述?

• 器件型號：LM5007，德州儀器（TI）生產的高壓降壓DC/DC轉換器
• 關鍵特性：
  • 輸入電壓范圍：9V至75V
  • 集成80V/0.7A N溝道MOSFET開關
  • 自適應恒定導通時間控制架構
  • 效率高達95%（典型值）
  • 提供8引腳VSSOP和WSON封裝

?2. 主要功能?

• 采用無需環路補償?shù)倪t滯控制方案
• 開關頻率隨輸入電壓變化保持相對穩定
• 內置2.5V精密基準電壓
• 保護功能：
  • 智能電流限制
  • VCC和柵極驅動UVLO保護
  • 帶滯回的熱關斷保護
  • 外部關斷控制

?3. 典型應用?

• 非隔離DC/DC降壓穩壓器
• 次級高壓后級穩壓器
• 48V汽車系統
• 典型應用電路包含輸入電容、電感、反饋電阻網絡等外圍元件

?4. 關鍵參數?

• 最大輸入電壓：75V（持續）/80V（瞬態）
• 輸出電流：0.5A（最大）
• 開關頻率：可編程（典型值380kHz）
• 工作溫度范圍：-40°C至+125°C

?5. 封裝信息?

• 提供兩種封裝選項：
  • 8引腳VSSOP（DGK）封裝
  • 8引腳WSON（NGT）熱增強型封裝

?6. 設計支持?

• 提供WEBENCH?在線設計工具
• 包含快速啟動計算器
• 多種評估板可供參考（如LM5007EVAL）

文檔還包含詳細的電氣特性參數、典型性能曲線、應用電路設計指南、布局建議以及熱設計注意事項等內容。
