“Oasis 是一個完全開源的智能玻璃容器，主要由 3D 打印而成。它為苔蘚、蕨類植物、蘭花等喜濕植物提供了理想的生長環境。”

?項目概覽倉庫地址：

https://github.com/justbuchanan/oasis

項目主頁：

https://oasis-terrarium.com/

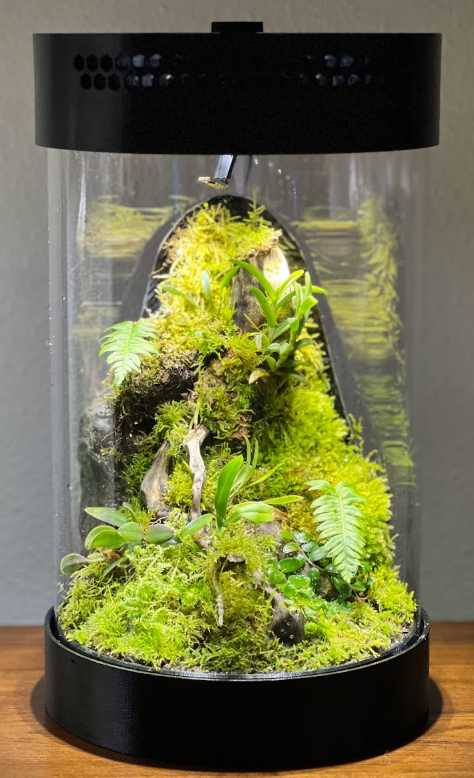

Oasis 是一款完全開源、主要采用 3D 打印技術的智能生態瓶。它為喜濕植物如苔蘚、蕨類、蘭花等提供了理想的生長環境。先來看下仙氣飄飄的景象：

Oasis 主要功能如下：

• 高功率 LED 照明

• 噴霧器，用于為植物提供水分并維持高濕度

• 風扇，用于空氣流通

• 溫度/濕度傳感器，用于監測環境條件

• Wi-Fi連接，可通過手機或電腦進行控制和配置（見網頁界面）

• 外形尺寸：約8英寸直徑，約13英寸高

BOM 表

Oasis 由以下組件構成：

項目	數量	來源 1	來源 2	備注
Carclo 10140 LED 光學透鏡	5	亞馬遜 ($8.50/6個)	LED ($1.60/個)	其他 Carclo 20mm 光學元件也適用。不同選項包括磨砂/非磨砂以及不同的照明模式/角度。
O 型圈 (外徑18mm, 內徑12mm, 寬度3mm)	2	亞馬遜 ($9/20個)
亞克力板 - 12" x 24" x 1/32" 厚	1	亞馬遜 ($10)
亞克力膠水	少許	亞馬遜 ($18/5盎司管)
24V 渦輪風扇 30x30x10mm	2	亞馬遜 ($10/2個)	亞馬遜 ($12/6個)
溫濕度傳感器模塊	1	亞馬遜 ($13/3個)		該模塊需要焊接一根電纜。詳情請參見電子元件頁面。
18V 1A+ 電源適配器	1	亞馬遜 ($10)	digikey ($5.87)
超聲波霧化片	1	亞馬遜 ($9/3個)		這些霧化片自帶電路板，但我們不需要，因為驅動電路已內置于 Oasis 主板中。
環氧樹脂	約 80 克	亞馬遜 ($21/960克/34盎司)
潤滑脂	少許	亞馬遜 ($6/8盎司)
M3x20mm 內六角螺絲	2
M3x8mm 內六角螺絲	4

3D 打印部件包括：

頂蓋、底座、底板、霧化器蓋、頂部堵頭、傳感器籃。

總共是以下部件：

電子部分

電子部分主要由主板和 LED 板兩部分組成。有幾個主要任務：

• 為燈光供電并實現亮度控制（“調光”）

• 打開/關閉風扇

• 驅動霧化器（這是一個有些復雜的諧振電路）

• 與溫濕度傳感器通信

• WiFi 功能

• 用于編程/調試的 USB 端口

微控制器

要求：

• 用于傳感器 (sht30) 的 I2C 接口

• 1 個用于 LED 驅動的 PWM 輸出

• 1 個用于霧化器的 PWM 輸出

• 1 個用于風扇的 GPIO

• WiFi 功能

雖然有不少微控制器能滿足這些要求，但它們的尺寸和成本差異很大。我選擇了 ESP32，因為它尺寸小（比郵票還小）、采用 SMD 封裝（可以直接焊接到電路板上），而且成本低（約 3 美元）。

LED 及驅動器

我選擇了Cree XT-E LED，因為它們在水族和生態缸愛好者中常用于構建大功率照明系統，而且我之前也有使用經驗。

LED 燈串最好由恒流驅動器供電。這方面有很多選擇，但我選擇了明緯 (Meanwell) LDD-700LS，因為它采用小尺寸的 SMD 封裝，可通過 PWM 進行調光控制，并且易于使用（無需外部元件）。該驅動器最多可提供 700mA 的電流（因此型號中有 700），但也有其他型號可以提供更高或更低的電流。

我選擇在生態缸頂部以圓形布局安裝五個 LED。與將一個 LED 放在中心或將幾個 LED 緊密聚集在一起相比，圓形間距能為缸體提供更均勻的照明。選擇五個 LED 的數量在某種程度上是隨意的。

根據數據手冊（第 21 頁），當電流為 700mA 時，Cree XT-E LED 的正向電壓略低于 3V。五個 LED 串聯，意味著我們需要在 LED 兩端提供約 15V 的總電壓。驅動器的輸入電壓必須比其輸出電壓高出約 2V，因此我們至少需要約 17V 的電壓來為驅動器供電。

霧化器

我使用一個超聲波霧化器來為生態缸提供水分。這是一種由金屬和壓電材料夾層制成的小圓盤，中心有非常微小（約 4μM）的孔。通過在圓盤的端子間施加交流電壓，可以使其振動，將水“粉碎”成微小顆粒，然后降落到缸內。我們驅動圓盤的頻率越接近其自然諧振頻率（通常約為 110kHz），驅動的效率和速度就越高。

在設計用于驅動霧化器的諧振電路時，我主要參考了以下這些文章：

• https://www.edn.com/ultrasonic-mist-maker/

• https://www.instructables.com/Make-Your-Own-Super-Simple-Ultrasonic-Mist-Maker/

其原理本質上是通過一個 MOSFET 以極高頻率（約 110kHz）快速開關，使其在“為電感充電”和“將電荷傾倒至霧化盤”之間交替。該 MOSFET 連接到一個 MOSFET 柵極驅動器，該驅動器從微控制器的 PWM 輸出接收 110kHz 的信號。

一些霧化器驅動電路使用專門的方波生成 IC（如 555 定時器）來提供 110kHz 信號，但本設計使用微控制器的 PWM 輸出。這樣做有幾個優點：

• 元件更少

• 可以在軟件中更改信號頻率，以適應不同的霧化盤

同時也有一個關鍵缺點：固件可能會被錯誤地編寫，輸出一個“始終開啟”的信號，而不是預期的 110kHz 方波，這將導致霧化電路冒出“魔法青煙”（即燒毀）。

電壓要求

• LED 驅動器： >17V

• 傳感器： 2.2V - 5.5V

• ESP32： 3.3V

• 風扇： 標稱 24V，但在 18V 下也能運行

• 霧化器： >12V

我選擇使用 18V 的輸入電源電壓以滿足高電壓設備的要求，然后增加一個電壓調節器為低電壓設備提供 3.3V。我選擇了一款來自德州儀器 (TI) 的降壓轉換器，并使用他們的 WeBench 工具設計了穩壓電路。

散熱考慮

事實證明，LED，即使是我們這里使用的這種相當高效的 LED，也會產生大量熱量。

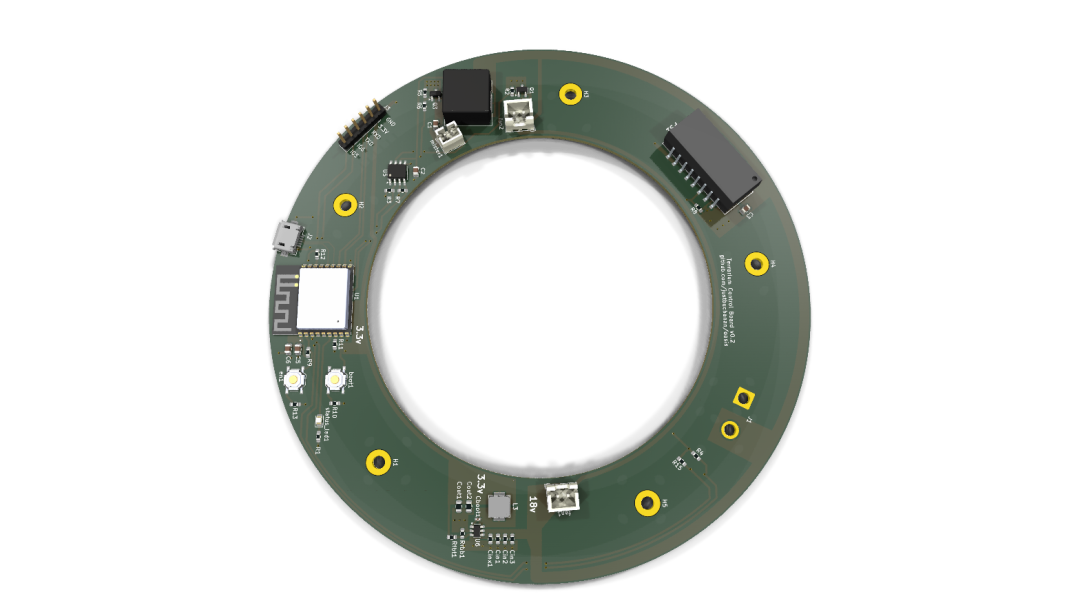

最初的電子設計將所有元件，包括 LED 和溫濕度傳感器，都放在一塊板上。我預料到這可能會有散熱問題，但將所有東西都集成在一塊板上的優雅設計實在難以抗拒，所以我固執地推進了下去。以下是初始設計的渲染圖：

頂視圖

底視圖

不出所料，LED 很快導致電路板升溫，這不僅影響了溫度傳感器的讀數，還使 ESP32 接近其工作溫度上限。我試圖通過在 3D 打印的頂蓋上鉆許多通風孔，并在電路板頂部粘貼十幾個小型散熱片來緩解過熱問題。這有一點幫助，但還不夠。要讓這個設計行得通，唯一的辦法是在固件中大幅限制 LED 的最大亮度，但這將使照明水平遠低于我對生態缸的期望。

于是，重新設計 PCB！最終設計選擇將 LED 放在一塊單獨的鋁基板上，利用鋁板作為散熱器。幾乎所有其他元件都放在另一塊獨立的主板上。溫濕度傳感器則在它自己的小板上，位于缸體內部，從而將其與 LED 的熱量隔離開來。

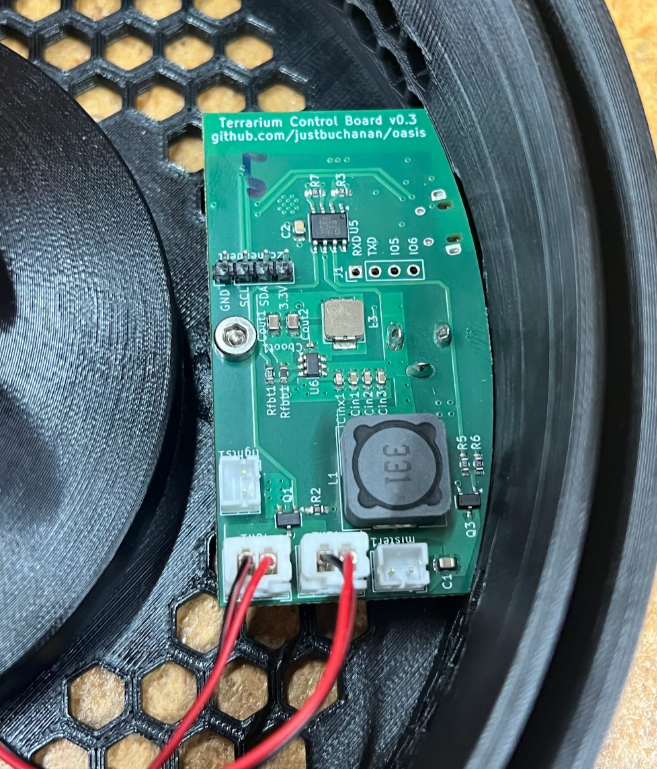

主板

主板包含：

• 一個帶內置 WiFi 的微控制器 (ESP32-C3)

• LED 驅動器

• 18V 轉 3.3V 電壓轉換器

• 超聲波霧化器驅動器

• 風扇驅動器

• 用于更新固件的 USB 連接器

KiCad 設計文件請見：

https://github.com/justbuchanan/oasis/tree/main/pcb/main

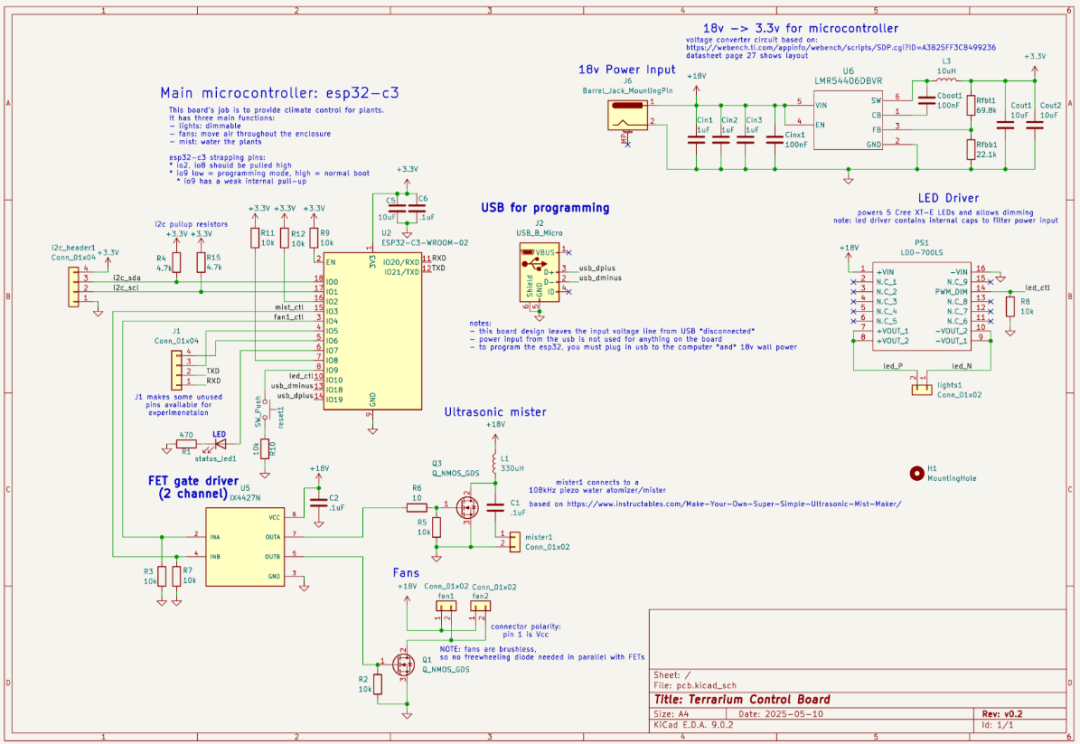

原理圖

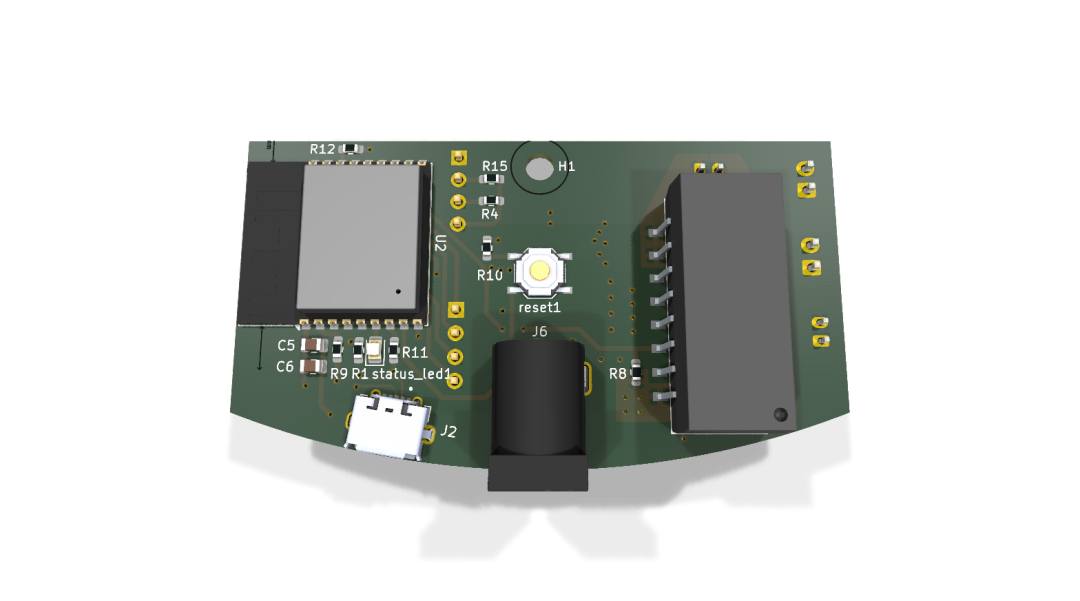

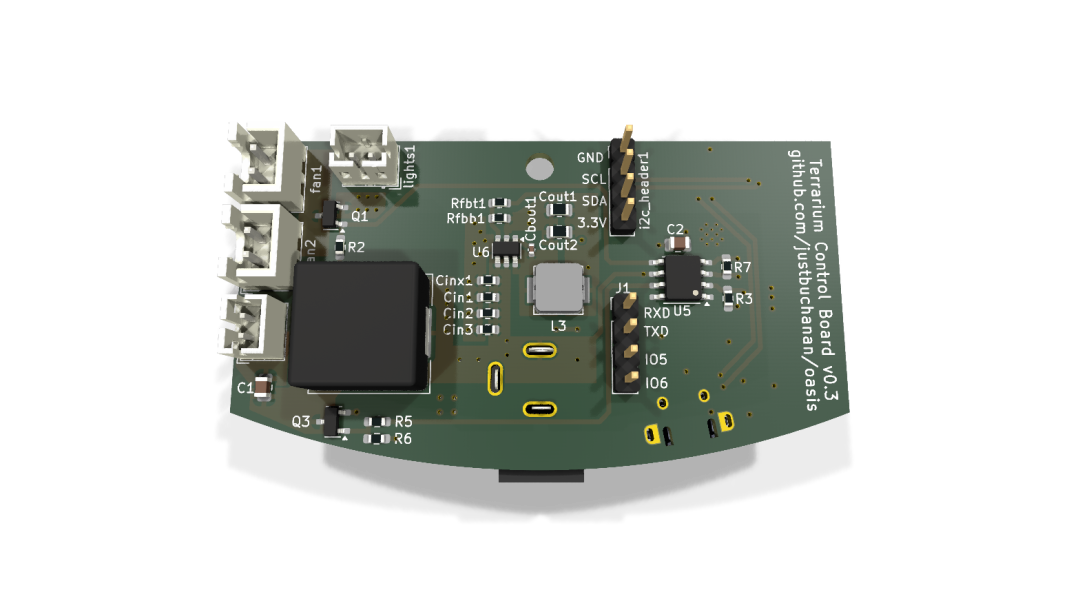

3D 渲染圖頂視圖底視圖

LED 板

LED 板非常簡單——它由 5 個串聯的 LED 組成，安裝在一塊鋁基板上以充當散熱器。

KiCad 設計文件請見：

https://github.com/justbuchanan/oasis/tree/main/pcb/ledboard

為了連接到主板，LED 板需要焊接一個 2-pin 的 JST PH 連接器。

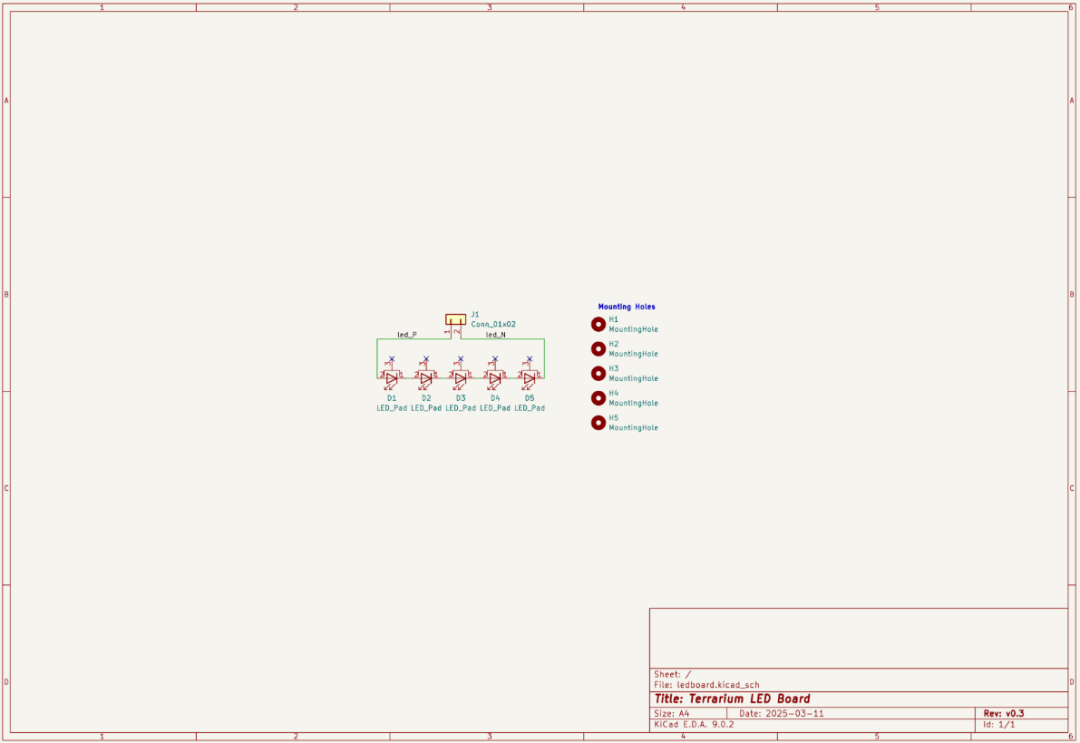

原理圖

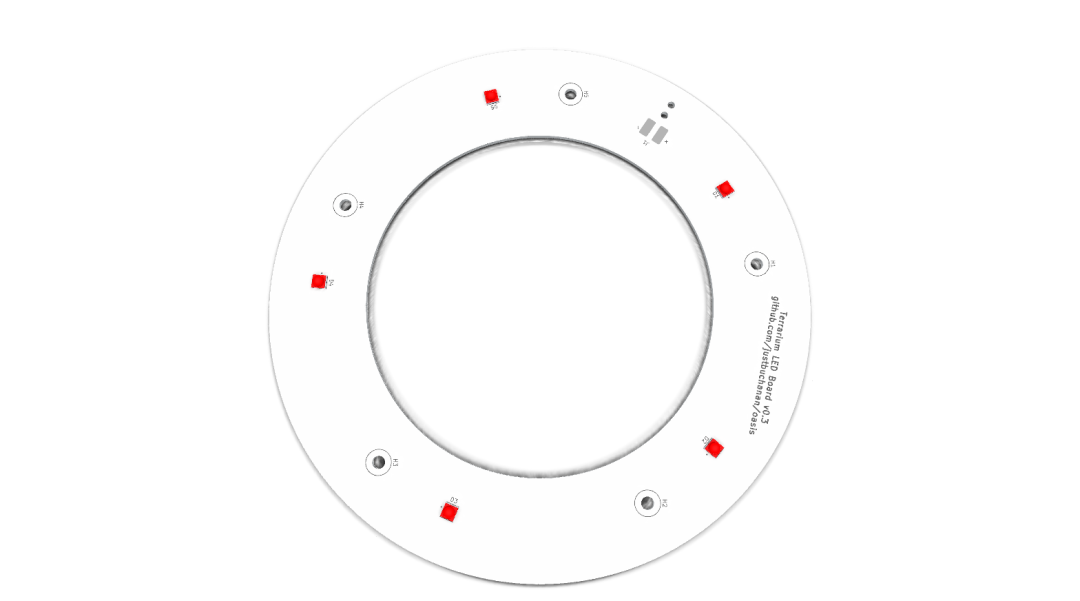

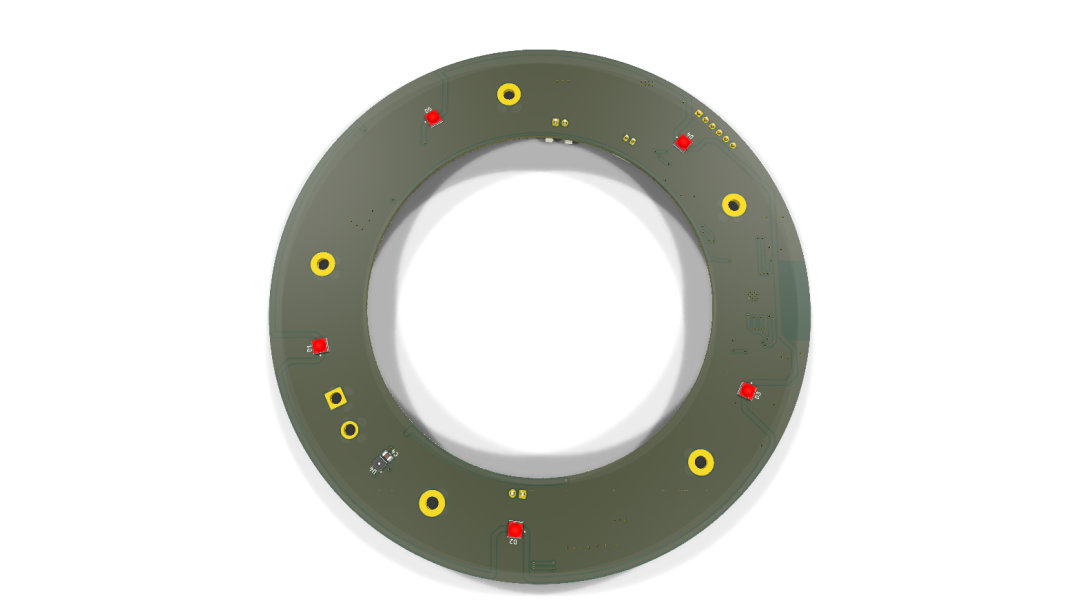

3D 渲染圖

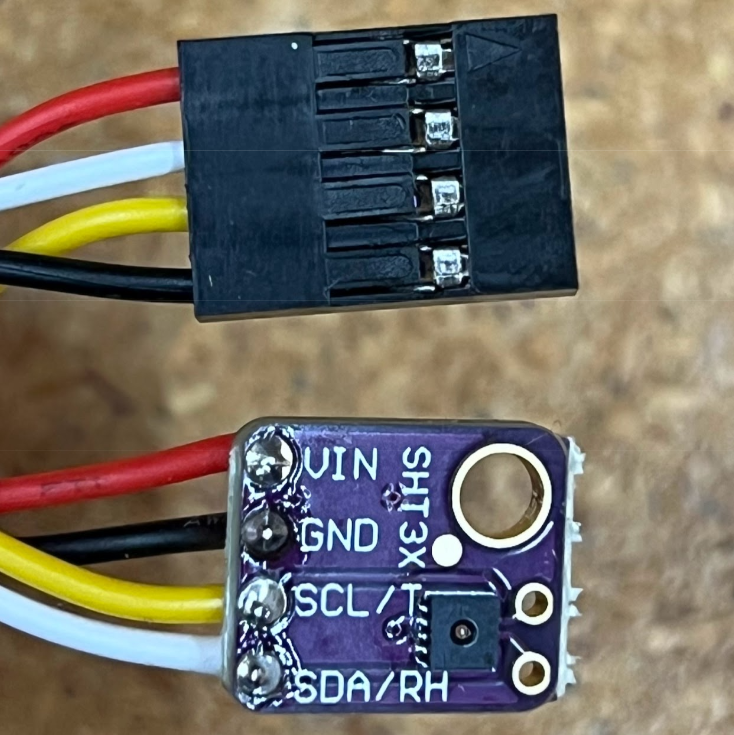

SHT30 傳感器板接線

SHT30 傳感器板出廠時不帶電纜。您需要焊接一根標準的 4-pin 連接器電纜，以便將其插入主板。

功耗

電子元件的功耗是使用設置為 18V 的臺式電源測量的。結果如下：

配置	電流消耗 (安培)
微控制器已插入，所有設備（霧化器、風扇、燈光）關閉	0.01-0.03
LED 100% 亮度開啟	0.61
風扇開啟	0.09
霧化器開啟，有水	0.05
霧化器開啟，無水	0.03
所有設備開啟（霧化器、風扇、LED 100% 亮度），有水	0.72

裝配

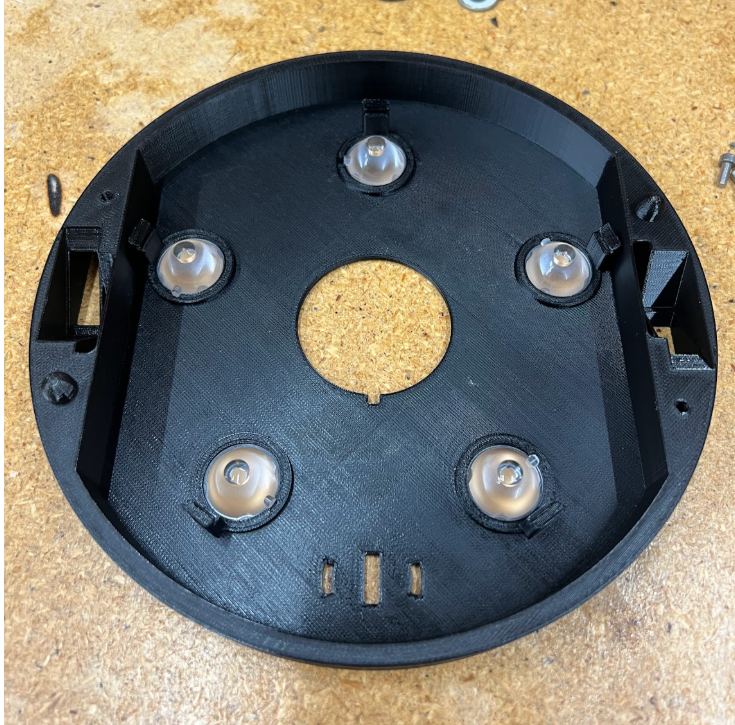

安裝 LED 光學透鏡

將五個 LED 光學透鏡插入 3D 打印的“底板”上的插槽中。每個透鏡的一側都有一個小的矩形凸舌。請確保此凸舌與 3D 打印件上相應的插槽對齊。

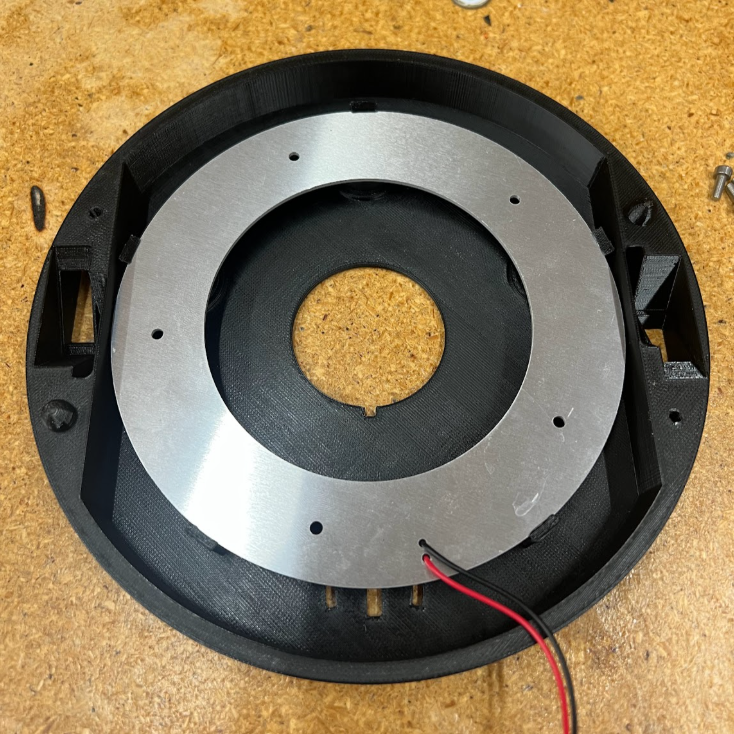

安裝 LED 板

對齊 LED 板，使 LED 朝下，電源線大致朝向底板上切出的三個槽口方向。將 LED 與其光學透鏡對齊，然后將板按入到位。每個透鏡旁邊都有一個 3D 打印的卡扣，可以卡住 LED 板。

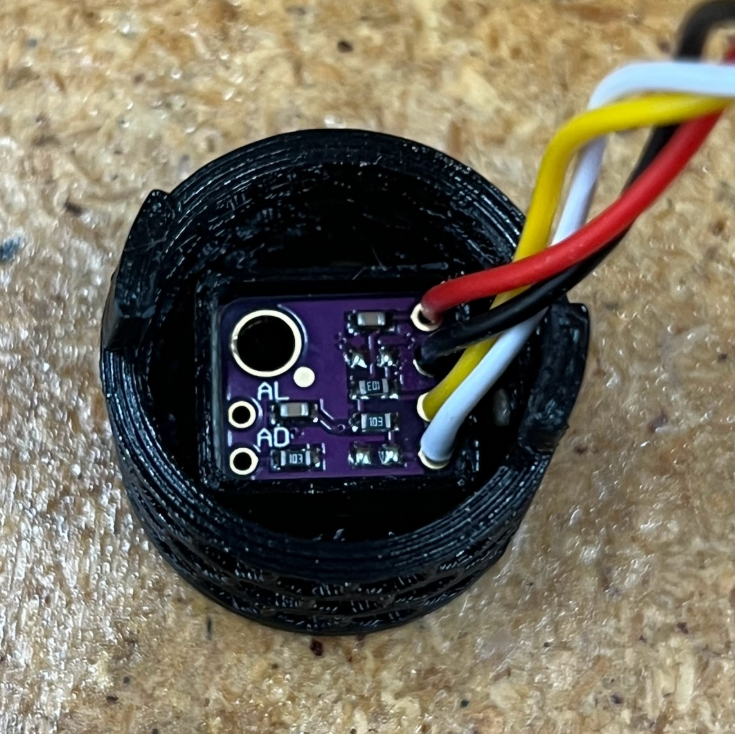

安裝溫濕度傳感器

SHT30 溫濕度傳感器板安裝在傳感器籃的一個矩形插槽中。

警告：傳感器籃頂部的卡舌非常脆弱。

將傳感器籃連接到底板

首先將傳感器電纜穿過底板上的插槽。

接著，將傳感器籃上的卡舌插入底板上的插槽中，從而將傳感器籃連接到底板。旋轉傳感器籃以嚙合卡舌。

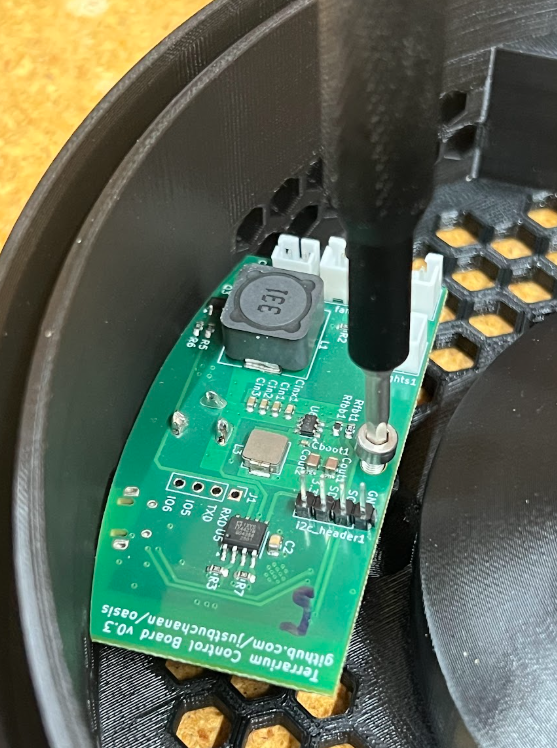

安裝主板

使用一顆 M3x8mm 螺絲將主板固定到 3D 打印的頂蓋上。

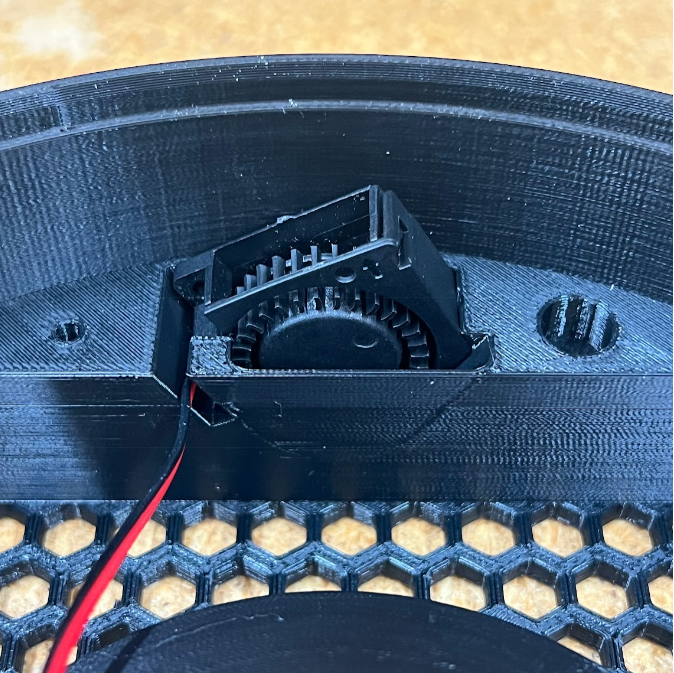

安裝風扇

頂蓋兩側各有一個插槽，可將風扇滑入。電纜應朝向頂蓋中心，并穿過打印件上的小開口。

連接風扇

將風扇電源線連接到主板上帶有相應標簽的連接器。請注意，風扇1和風扇2可以互換——哪個風扇插入哪個連接器都無關緊要。

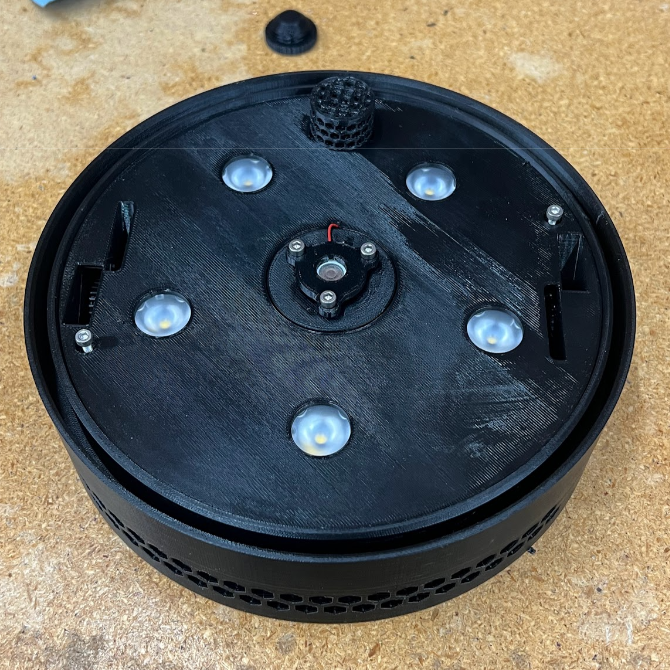

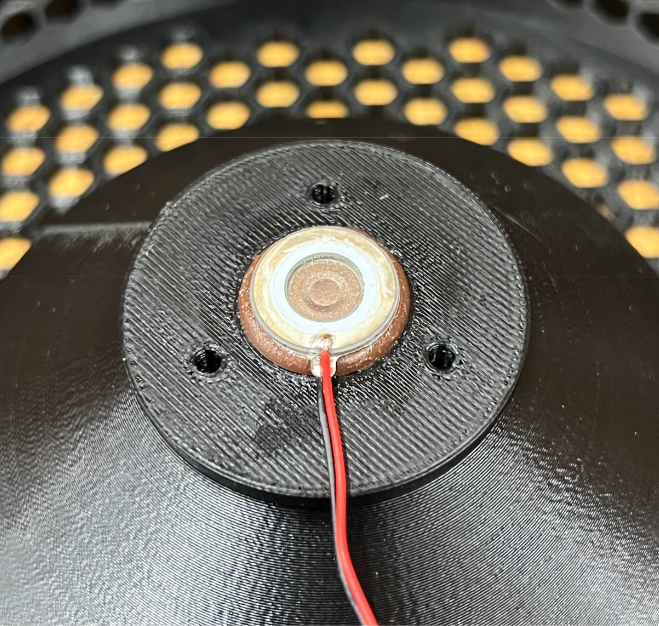

組裝霧化器

警告：電線與霧化盤之間的連接點非常脆弱，容易斷裂。處理時請小心，不要過度彎曲電線。

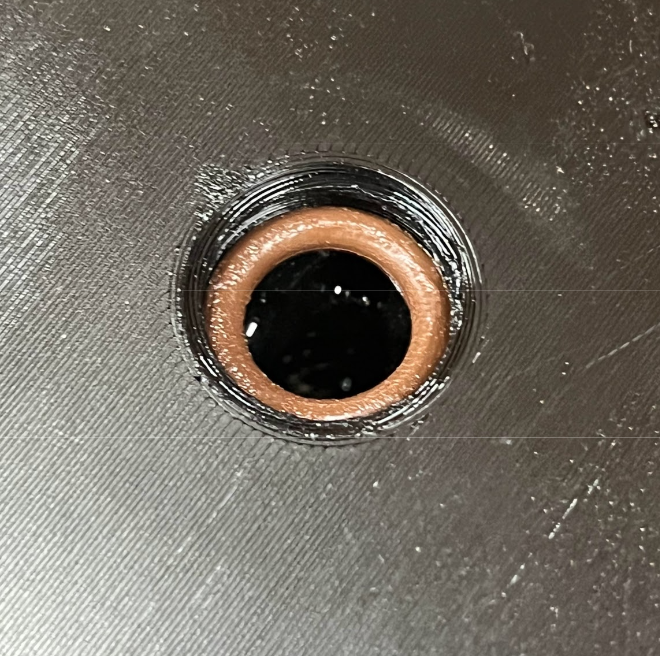

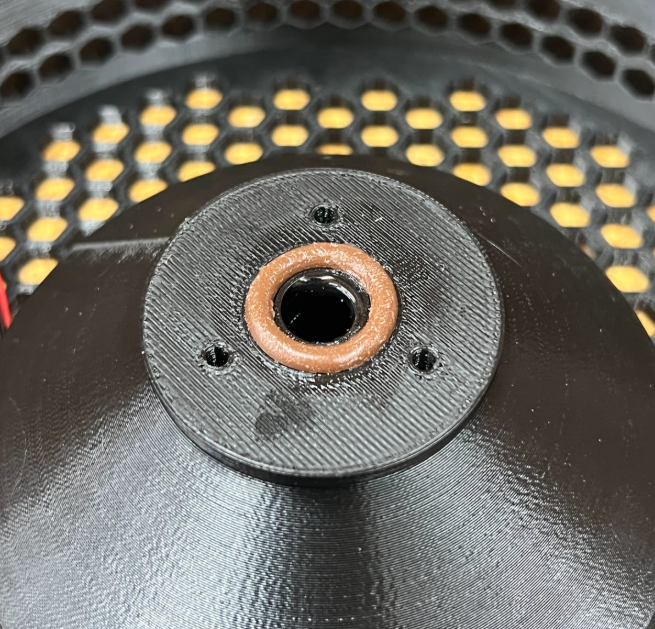

首先，在 O 型圈上涂抹少量潤滑脂，然后將其放入水箱的 O 型圈凹槽中。

將霧化片放在 O 型圈上，電線朝向主板方向。

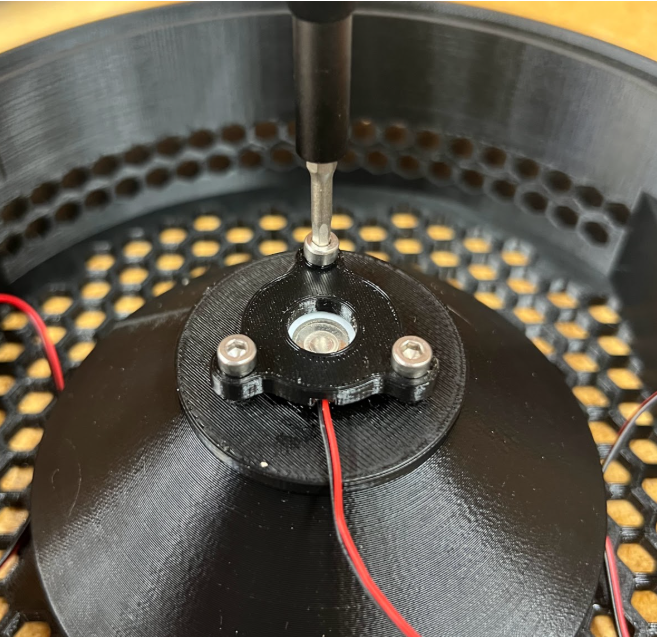

使用三顆 M3x8mm 螺絲固定霧化器蓋，注意將蓋上的槽口對準霧化器電纜。擰緊螺絲，只需讓霧化器受到一些壓力即可，但不要過緊。如果水從 O 型圈周圍滲漏，您可能需要稍后將其擰得更緊；如果霧化片被壓得太緊無法產生霧氣，則需要將其擰松。如有需要，請參閱霧化器調整說明。

插入霧化片插頭

將霧化器插頭插入主板上帶有相應標簽的連接器中。

警告：霧化器和燈光使用相同的連接器，請務必將霧化器插入正確的接口。如果插錯，請用一把尖嘴鉗輕輕將其拔出，不要通過拉扯電纜來拔出。

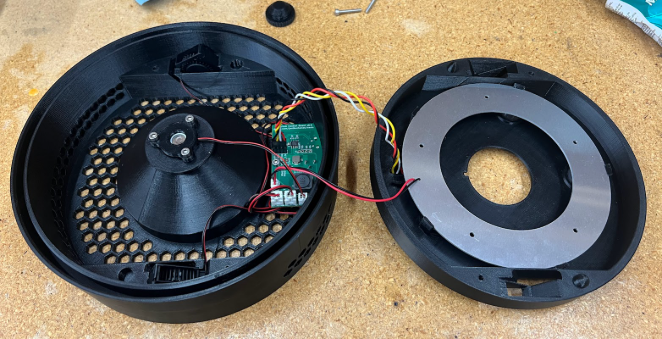

安裝底板

如下圖所示對齊頂蓋和底板，然后將 LED 板電源線和傳感器電纜連接到主板。

將底板翻轉蓋在頂蓋上，并將底板上的“定位柱”與頂蓋上相應的插槽對齊。注意不要夾到任何電線，并將霧化片電纜穿過底板上的槽口。使用兩顆 M3x20mm 螺絲將這兩個部件固定在一起。

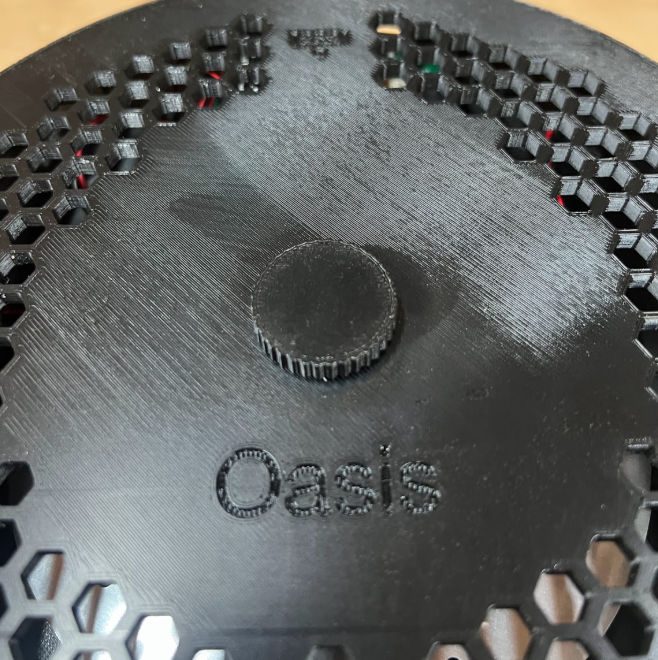

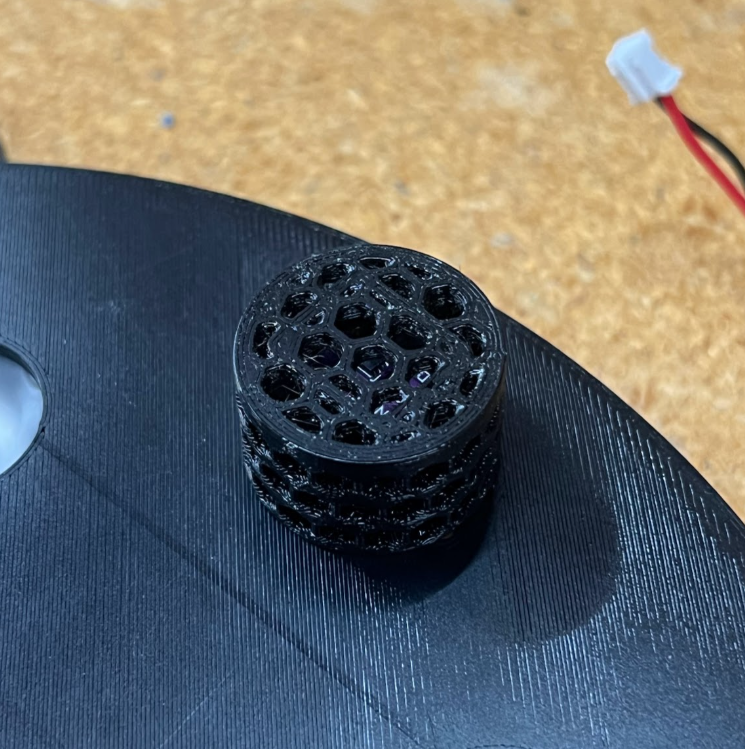

安裝頂部堵頭

將一個 O 型圈插入頂部的注水口。潤滑脂在此處是可選的，但建議使用。

將頂部堵頭插入注水口并旋轉擰緊。

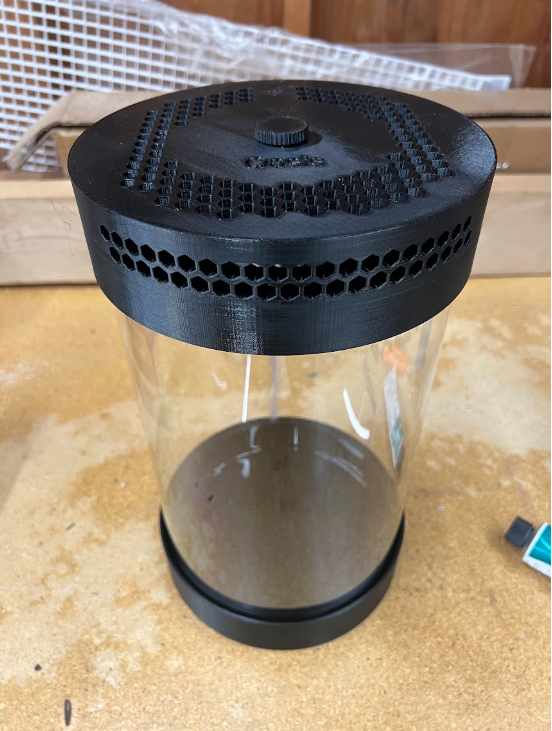

最終組裝

快完成了！將亞克力生態缸壁插入底座，然后蓋上頂蓋。

未來改進的一些想法

生態箱在目前的狀態下運行良好，但仍有改進的空間。以下是針對未來版本設計的一些想法：

• 生態箱應該能夠檢測到水箱何時為空。有幾種方法可以實現這一點：

  • 在水箱內部添加一個傳感器。浮子傳感器或電容式傳感器會是不錯的選擇。

  • 測量霧化器的電流消耗。有水時，霧化器電路的電流消耗幾乎是無水時的兩倍。

  • 在運行霧化器前后測量濕度，看其是否增加。這應該可以通過現有硬件在軟件中實現，但可能比較棘手。

• 增加風扇的氣流。雖然風扇本身動力不是很強，但在當前設計中，它們受到 3D 打印部件中進氣和出氣通道尺寸的限制。而通道尺寸又受限于 LED 板的大小。如果未來版本的 LED 板做得更小，就有空間將進氣口做得更大。

• 霧化器/支架/螺絲會從頂蓋底部伸出。理想情況下，頂蓋應該能夠（面朝下）平放在桌面上，而沒有任何部件接觸桌面。

• 從后面垂下來的電線很難看。我沒看到什么好的解決方法，但在底座上增加一個線夾可能至少能讓它整潔一些。

• 將水箱做得更大。目前有一些“浪費”的空間可以被利用起來，讓生態缸能裝更多的水。
