作為SWIFT?系列DC/DC穩壓器的一員，TPS54380低輸入電壓高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。將 TRACKIN 引腳與其他穩壓器一起使用，可以輕松實現同時上電和斷電。基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢啟動電路，以限制浪涌電流;以及可用于處理器/邏輯復位的電源良好輸出。
*附件：tps54380.pdf

該TPS54380采用熱增強型 20 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 用于排序的上電/降電跟蹤
• 60m MOSFET 開關，可在 3A 連續輸出源電流或灌電流下實現高效率
• 寬PWM頻率：
  固定350 kHz或可調280 kHz至700 kHz
• 電源良好和使能
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量
• 應用
  • 低壓、高密度分布式電源系統
  • 適用于需要排序的高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施

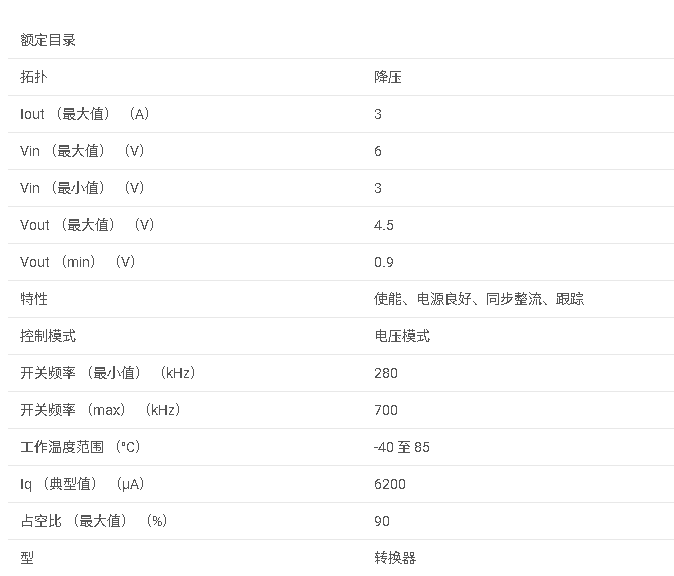

參數

?1. 產品概述?
TPS54380是TI SWIFT?系列DC/DC穩壓器成員，集成同步降壓PWM轉換器，適用于3V至6V輸入、3A輸出的場景。核心特點包括：

• ?集成FET?：60mΩ MOSFET開關，支持連續3A輸出/吸入電流。
• ?寬頻PWM?：固定350kHz或可調280kHz-700kHz頻率。
• ?功能保護?：峰值電流限制、熱關斷、電源良好（Power Good）指示。
• ?應用領域?：分布式電源系統、FPGA/ASIC/微處理器負載調節、通信基礎設施。

?2. 關鍵特性?

• ?跟蹤功能?：通過TRACKIN引腳實現多電源時序控制。
• ?高效設計?：集成解決方案減少PCB面積和元件數量。
• ?封裝?：20引腳TSSOP（PWP）PowerPAD?封裝，支持散熱優化。

?3. 電氣參數?

• ?輸入電壓?：3V-6V（最大7V）。
• ?輸出電壓?：0.9V-3.3V可調，精度±1%。
• ?效率?：最高95%（5V輸入時）。
• ?保護機制?：過流保護（100ns響應）、熱關斷（150°C觸發）。

?4. 應用設計?

• ?補償網絡?：支持Type 2/3補償，靈活適配輸出濾波元件。
• ?PCB布局建議?：
  • 分離模擬/功率地平面，減少噪聲干擾。
  • 高頻旁路電容需靠近VIN/PGND引腳。
  • 散熱設計需通過PowerPAD連接大面積銅層。

?5. 性能圖表?

• 提供效率、輸出電壓隨負載/輸入變化曲線（如5V輸入時效率達90%）。
• 動態響應測試：負載瞬態（0.75A→2.25A）波動小于20mV。

?6. 訂購信息?

• 型號示例：TPS54380PWP（工業溫度范圍-40°C至85°C）。

?7. 文檔補充?

• 包含封裝尺寸、焊盤布局、熱性能數據及生產狀態（如TPS54380PWPR為量產型號）。

?注?：完整設計需參考TI官網提供的SWIFT? Designer工具及評估模塊。
